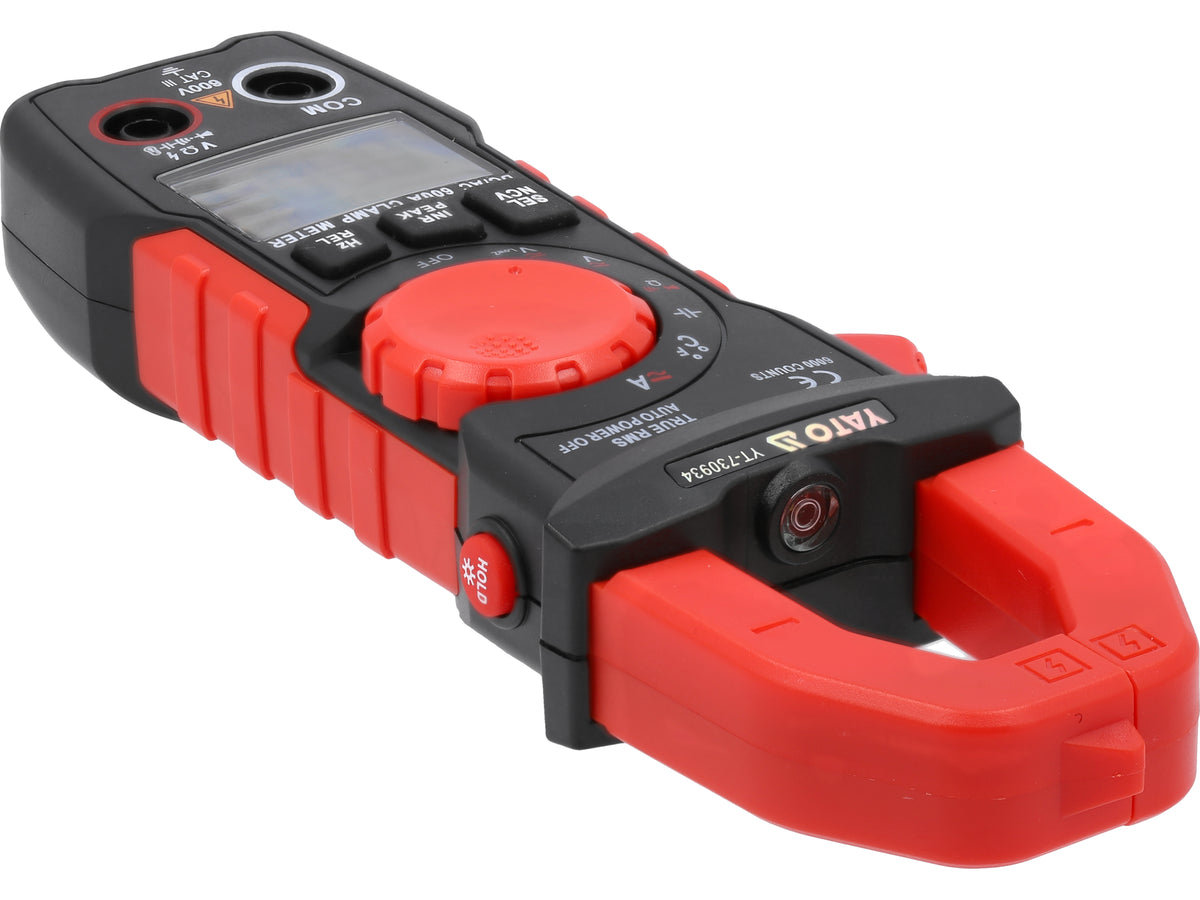

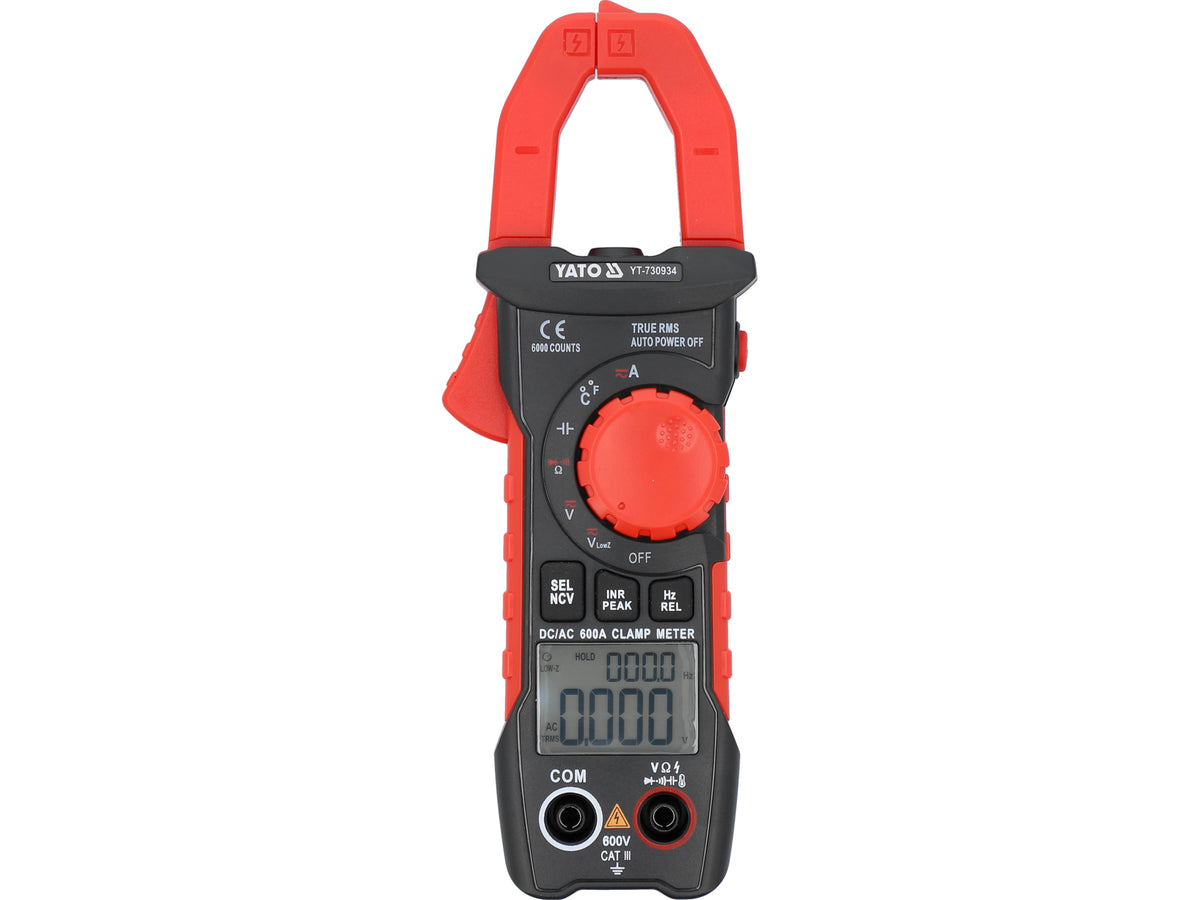

Met de universele stroomtang met automatisch bereik voor elke meting kunnen basis- en geavanceerde metingen van elektrische grootheden worden uitgevoerd. De meter is uitgerust met een meetklem, waarmee DC- en AC-stroom in een enkele draad kan worden gemeten met behulp van de ingebouwde HALL-sensor. De meting vindt plaats zonder het circuit los te koppelen of van de stroombron los te koppelen en maakt het mogelijk om veel hogere stromen te meten dan met conventionele elektrische meters. De draden van de meetsondes hebben siliconen isolatie, die flexibel is en bestand tegen hoge temperaturen.
Opmerking: Meters die gelijkstroom kunnen meten, waaronder YT-730934, gebruiken een Hall-sensor die de waarde van de magnetische veldsterkte meet. Het magnetisch veld van de aarde komt van nature voor, waardoor de metingen van de DC-intensiteitsmeter niet nul zijn. Telkens voordat de DC-intensiteit wordt gemeten, moet de meter dicht bij de te testen kabel worden gebracht, op nul worden gezet met de REL-knop, vervolgens op de te testen kabel worden geklemd en het resultaat worden afgelezen.
Basismetingen:
- AC-spanningsmeting: A.C. 0-600 V, TRUE RMS (40-1000Hz)
- DC-spanningsmeting: GELIJKSPANNING 0-600 V
- wisselstroommeting: A.C. 0-600 A, TRUE RMS (40-1000Hz)
- DC stroommeting: GELIJKSTROOM 0-600 A
- weerstandsmeting: 0-60 MΩ
- diodetest:IF 1,5 mA,UR 3 V
- circuitdoorgangstest: 0-50 Ω
Extra metingen:
- A.C. en D.C. spanningsmeting in lage impedantie modus: 0-600 V
- condensatormeting: 0-60 mF
- frequentiemeting: 0-300 kHz
- temperatuurmeting: -30 tot 1000 °C
- contactloze AC-spanningsdetectie: NCV
Meetnauwkeurigheden:
Voorbeeld van nauwkeurigheidsbepaling voor AC stroommeting. Berekening voor het meetresultaat: 30 A
- De meetnauwkeurigheid van de YT-730934 meter voor dit bereik is : ±(2,0%+30), resolutie 0,01 A
- berekening van de meetfoutformule: (meetresultaat x 2%) + 30 x resolutie
- berekening: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A
Werkelijk resultaat inclusief meetfout voor een indicatie van 30 A = 30 ± 0,90 A.
- Resultaat inclusief meetfout voor AC-spanningsmeetindicatie 235 V = 235 ± 2,65 V
- Resultaat inclusief meetfout voor indicatie van DC spanningsmeting: 12 V = 12 ± 0,09 V
Een tabel met de resolutie en nauwkeurigheid voor de meting is te vinden in de handleiding.
Ingebouwde functies:
- TRUE RMS - een meter met deze functie geeft de ware rms-waarde van de AC-spanning/spanning weer. In tegenstelling tot middelingsmeters geven apparaten met true rms niet alleen de juiste waarde weer voor sinusvormen, maar ook voor sinusvormen die vervormd zijn, bijvoorbeeld door hogere harmonischen of vierkante of driehoeksvormen. Een onmisbare functie wanneer schakelende voedingen, motoromvormeraandrijvingen, HVAC-installaties, enz. in een circuit voorkomen.
-
VlowZ - AC- en DC-spanningsmeting in lage impedantie. Het fenomeen dat vaak spookspanning wordt genoemd, kan de diagnose van voedingsnetwerken in bijvoorbeeld industriële gebouwen bemoeilijken. Dit verschijnsel wordt veroorzaakt door de spanning die verschijnt op een niet-aangesloten kabel waarin spanning is geïnduceerd van een kabel die via hetzelfde kanaal is aangesloten op het lichtnet. De LowZ-functie verlaagt de impedantie van de meetbussen van de meter met een factor 10 ten opzichte van de standaard meetmodus, waardoor de meter tijdens het bemonsteren van de spanning een iets hogere stroom trekt en zo de lading ontlaadt die zich in de kabel heeft opgehoopt. Het resultaat is een spanningsmeting zonder spookspanning.
- NCV - contactloze AC spanningsdetectie met behulp van de inductieve methode. De meter detecteert de aanwezigheid van spanning in een geïsoleerde kabel en kan ook de fasedraad aangeven.
- AUTO - automatische aanpassing van het meetbereik. Bij het meten van onbekende waarden met een meter met handmatige aanpassing van het bereik met behulp van de draaiknop, moeten de metingen achtereenvolgens worden uitgevoerd van het grootste bereik naar het bereik dat het meest nauwkeurige resultaat oplevert - anders bestaat het risico dat het instrument beschadigd raakt. Bij een multimeter met de AUTO-functie is het daarentegen voldoende om één meting uit te voeren en de meter vindt automatisch het optimale bereik. De meter start standaard in AUTO-modus
- DATA HOLD - de huidige gemeten waarde op het display houden
- PEAK HOLD - vasthouden van de hoogst gemeten waarde op het scherm door middel van meetsondes
- INRUSH current - meting van inschakelstroom door middel van meetsondes. De meter meet de stroom binnen 100 ms na het opstarten van het apparaat.
- REL - relatieve waarde functie. Hiermee kunnen de aflezingen van de meter op nul worden gezet. Noodzakelijk in de DC-stroommetingsmodus. De Hall-sensor meet de waarde van het elektromagnetische veld in de omgeving en toont het resultaat op het display. Voordat de DC-stroom wordt gemeten, moet de meter dicht bij de te testen kabel worden gebracht, op nul worden gezet en vervolgens de nijptang op de te testen kabel worden geplaatst. Dit geeft een resultaat dat niet wordt beïnvloed door de waarden van het elektromagnetische omgevingsveld.
Extra informatie:
- LCD display, maximaal weergegeven resultaat: 6000

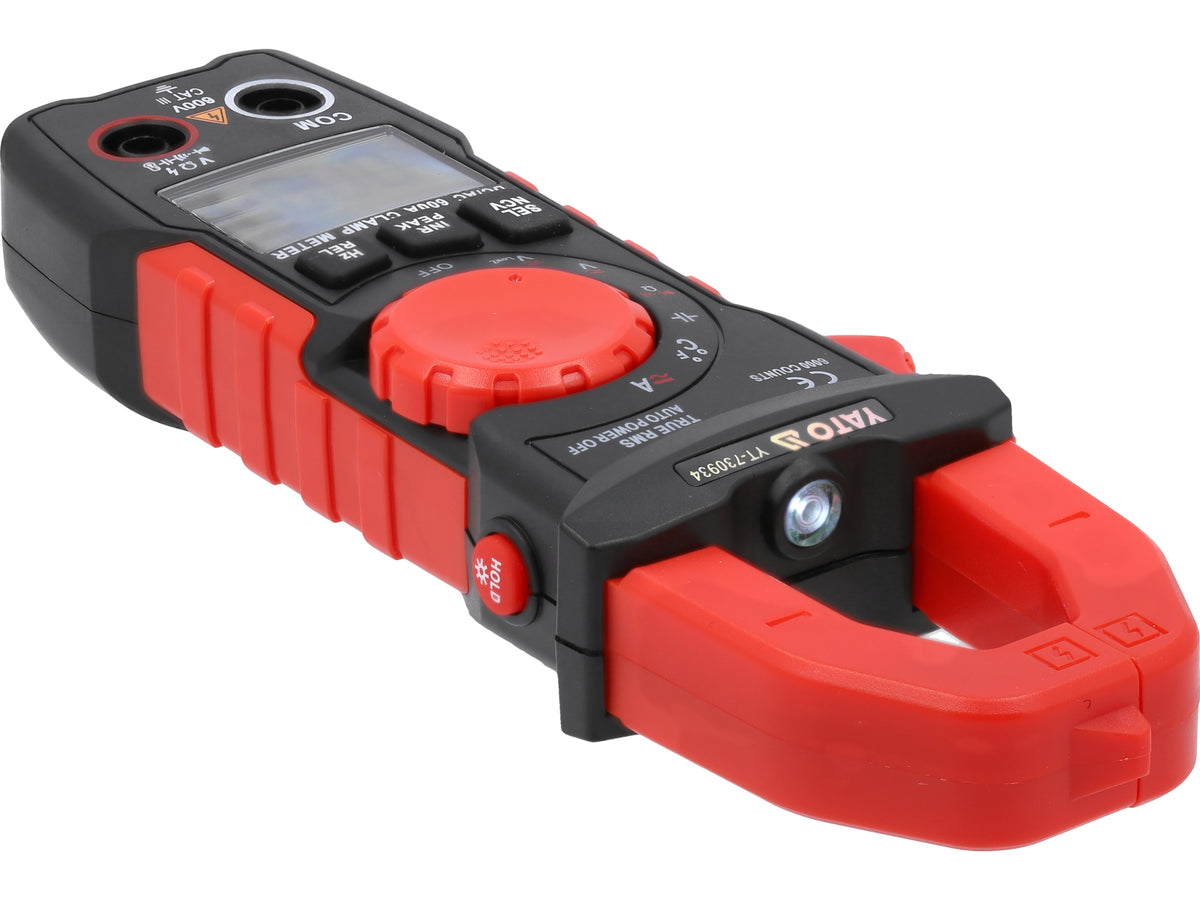

- verlichting van het scherm en het testveld van de klemmen
- geluidssignaal in de continuïteitstest voor weerstanden onder 50Ω
- mogelijkheid om diode- en continuïteitstest afzonderlijk in te schakelen
- klemmen openen tot 25 mm en maken het meten van een enkele draad met een maximale diameter van 25 mm mogelijk

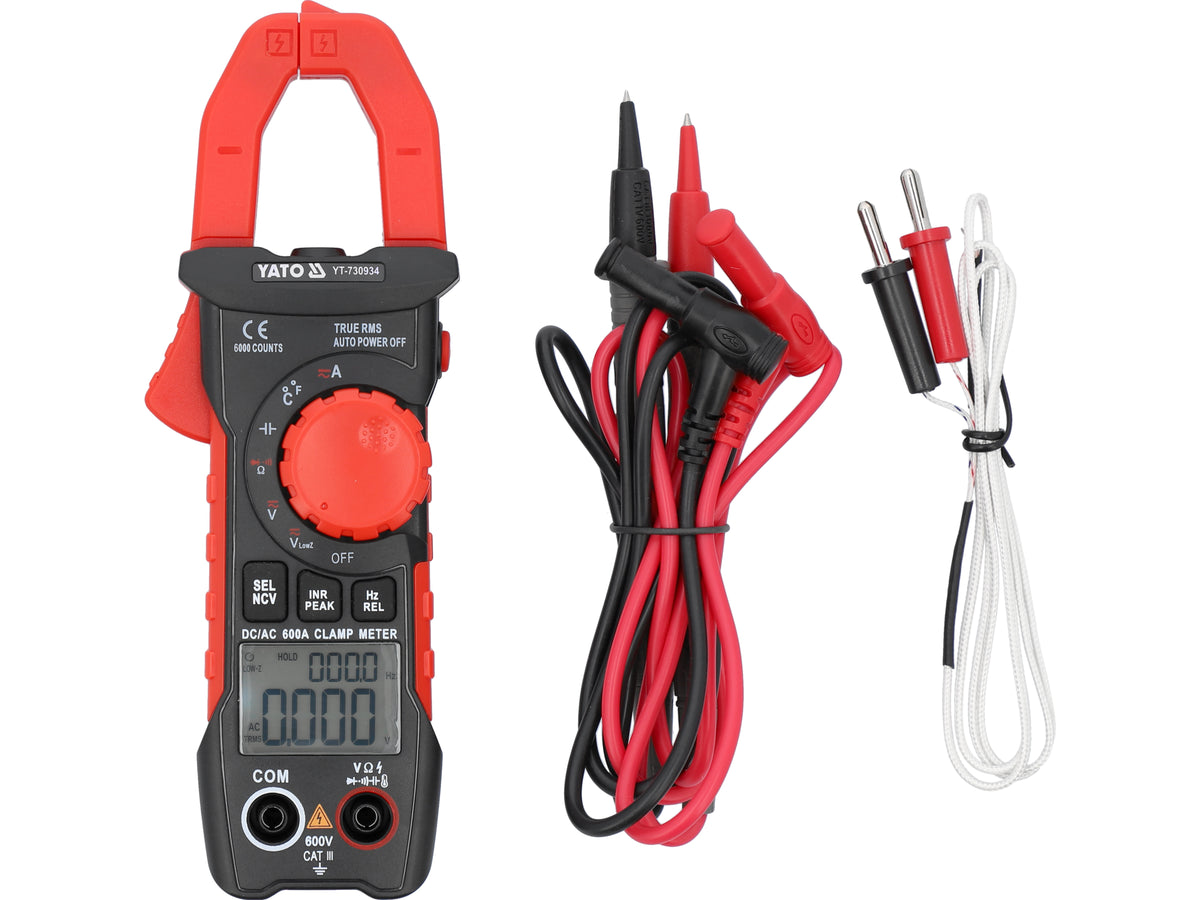

- 14,5 cm lange sondes
- kabellengte inclusief sondes: 97 cm
- kabeldoorsnede inclusief isolatie: 3,5 mm

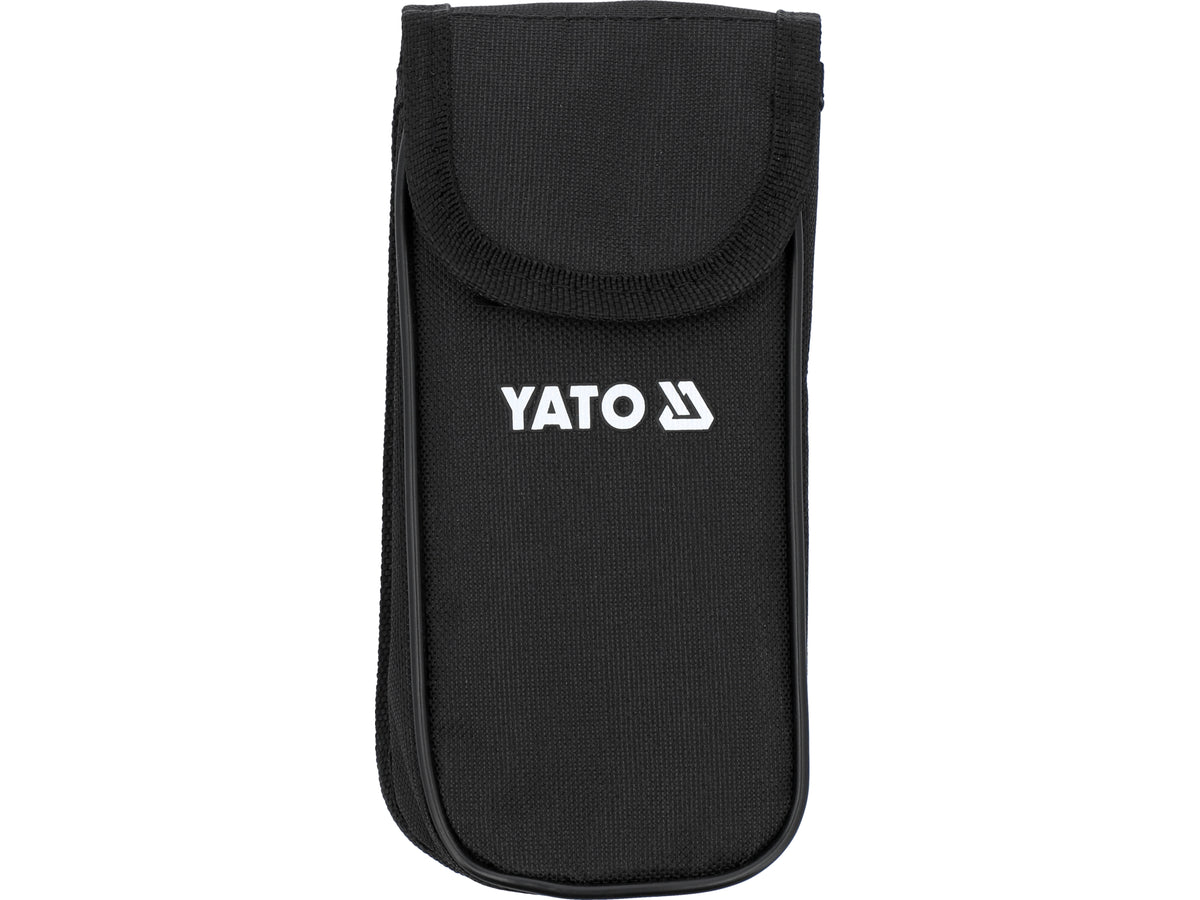

- een draagkoffer is inbegrepen in de set
- constructie met overbelastingsbeveiliging
- automatische uitschakeling van de meter na 15 minuten inactiviteit
- mogelijkheid om de automatische uitschakelmodus uit te schakelen
- batterij-indicator
- voeding: twee 1,5 V (AAA) batterijen
Let op!
Stroommeting met stroomtangen wordt alleen uitgevoerd op een enkele draad, enkele kabel. Als je de klemmen op een kabel met meerdere geleiders bevestigt zonder de enkele geleider te isoleren, krijg je een onjuist resultaat of nulstroom.
