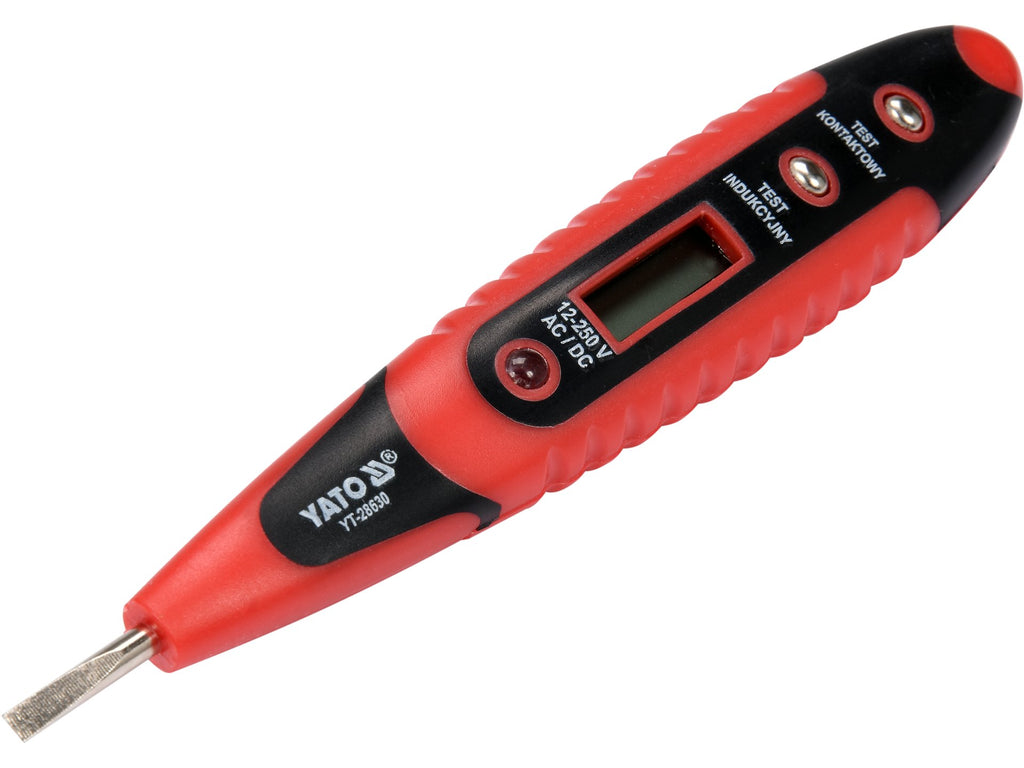

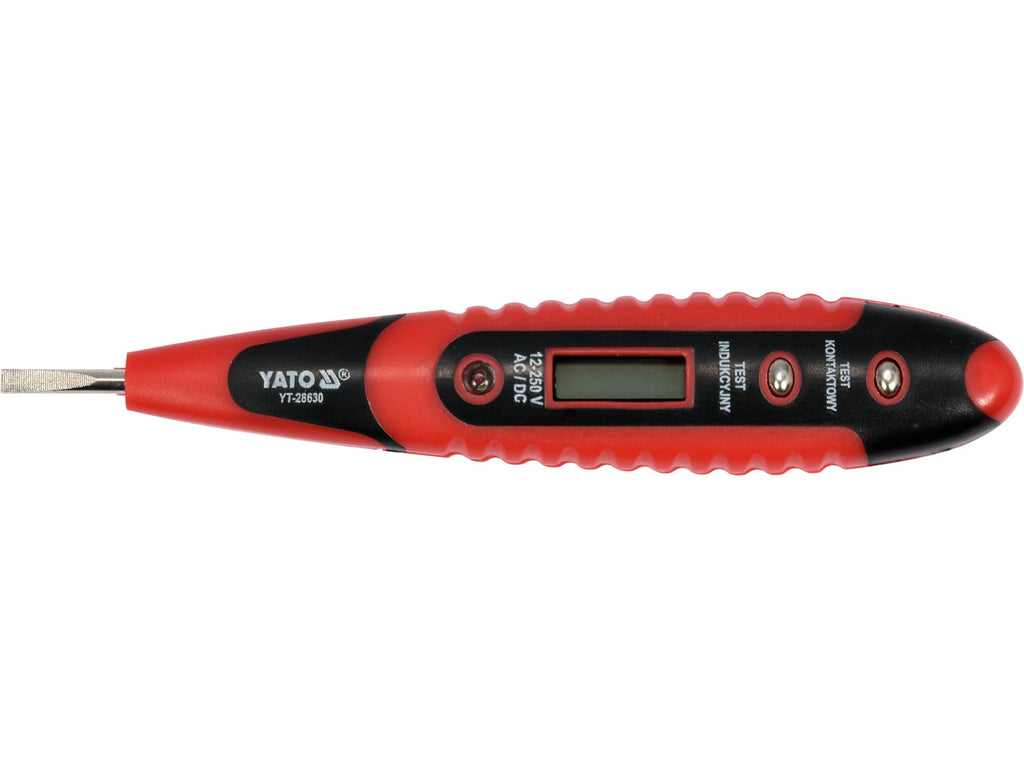

De YT-28630 elektrische indicator met LCD-display maakt het mogelijk om de aanwezigheid van wissel- en gelijkspanning vast te stellen, wisselspanning te detecteren met behulp van de inductiemethode en een draadcontinuïteitstest uit te voeren. De aanwezigheid van spanning wordt aangegeven door de indicatie op het LCD-display en door het oplichten van een LED.
Indicatorfuncties:
- detectie van wisselspanning en gelijkspanning via contactmethode: 12 - 250 V
- detectie van wisselspanning via de inductieve methode
- kabelcontinuïteitstest
Technische gegevens:
- totale lengte: 145 mm
- bladbreedte: 3,0 mm
- LCD-scherm met achtergrondverlichting geeft meetresultaten weer in bereiken tot: 12, 36, 55, 110 en 220 volt
- stoplichtdisplay (LED)
- voeding: 3x1,5 V; LR41
Contactmethode:
Plaats de punt op een onder spanning staand circuit. Het display toont de spanningswaarden en een oplichtende diode geeft aan dat er elektrische stroom door de component loopt. Het display toont het hoogste spanningsbereik voor het geteste circuit en alle lagere bereiken, bijv. wanneer de spanning van een 230 V stopcontact wordt gemeten, toont het display [12, 36, 55, 110, 220], wat een spanning boven 220 V aangeeft. Het display geeft de juiste spanningsbereiken voor AC-golfvormen aan terwijl het veld "Contact Test" ingedrukt wordt gehouden. Voor DC-golfvormen worden de juiste bereiken weergegeven als het veld "Inductietest" ingedrukt wordt gehouden.
Inductieve methode:
Met deze methode kan wisselspanning in een geïsoleerde kabel worden gedetecteerd. Plaats hiervoor je vinger op het veld "Inductietest" en breng de punt dicht bij de geïsoleerde geleider. De aanwezigheid van het bliksemschichtsymbool op het LCD-scherm geeft de aanwezigheid van spanning aan. Deze methode maakt ook de "contactloze" detectie van een breuk in een elektrische kabel onder spanning mogelijk. Op het punt van de breuk stopt de tester met het signaleren van de aanwezigheid van spanning.
De continuïteit van een kabel controleren:
De continuïteit van de kabel wordt gecontroleerd door het testerblad op het ene uiteinde van de kabel aan te brengen en vervolgens het vakje "Contacttest" ingedrukt te houden en het andere uiteinde van de kabel vast te pakken. Het oplichten van de LED geeft de continuïteit van de geteste draad aan. Het is verboden om de continuïteit van stroomvoerende draden of draden in een elektrisch circuit met deze methode te controleren.
