Het YT-82461 soldeerstation met digitaal LED-display, temperatuurregeling en temperatuurkalibratiefunctie is ontworpen voor gebruik met een soldeerstift met ingebouwd verwarmingselement. De soldeerstift van het type T12 is een combinatie van een keramisch verzonken weerstandsdraad, temperatuursensor en soldeerstift van hoge kwaliteit. Het geïntegreerde pijlvormige ontwerp zorgt voor een snelle verwarming en een zeer snelle temperatuurstabilisatie. Het Yato station is een van de weinige op de markt met een extra functie om de levensduur van het verwarmingselement en de temperatuursensor te verlengen, wat de rendabiliteit van het geïntegreerde ontwerp van de soldeerstift aanzienlijk verbetert. De soldeerboutkolf maakt een snelle wisseling van soldeerstiften mogelijk, voelt zeer prettig aan en onderscheidt zich door een van de laagste grijpafstanden van de handgreep tot de soldeerpunt, wat zeer handig is bij precisiewerk.
- vermogen: 75W
- temperatuurbereik: 90 - 480°C
- temperatuurnauwkeurigheid: +- 2°C
- temperatuurstabilisatie
- temperatuurkalibratie
- aan-uitknop aan de voorkant

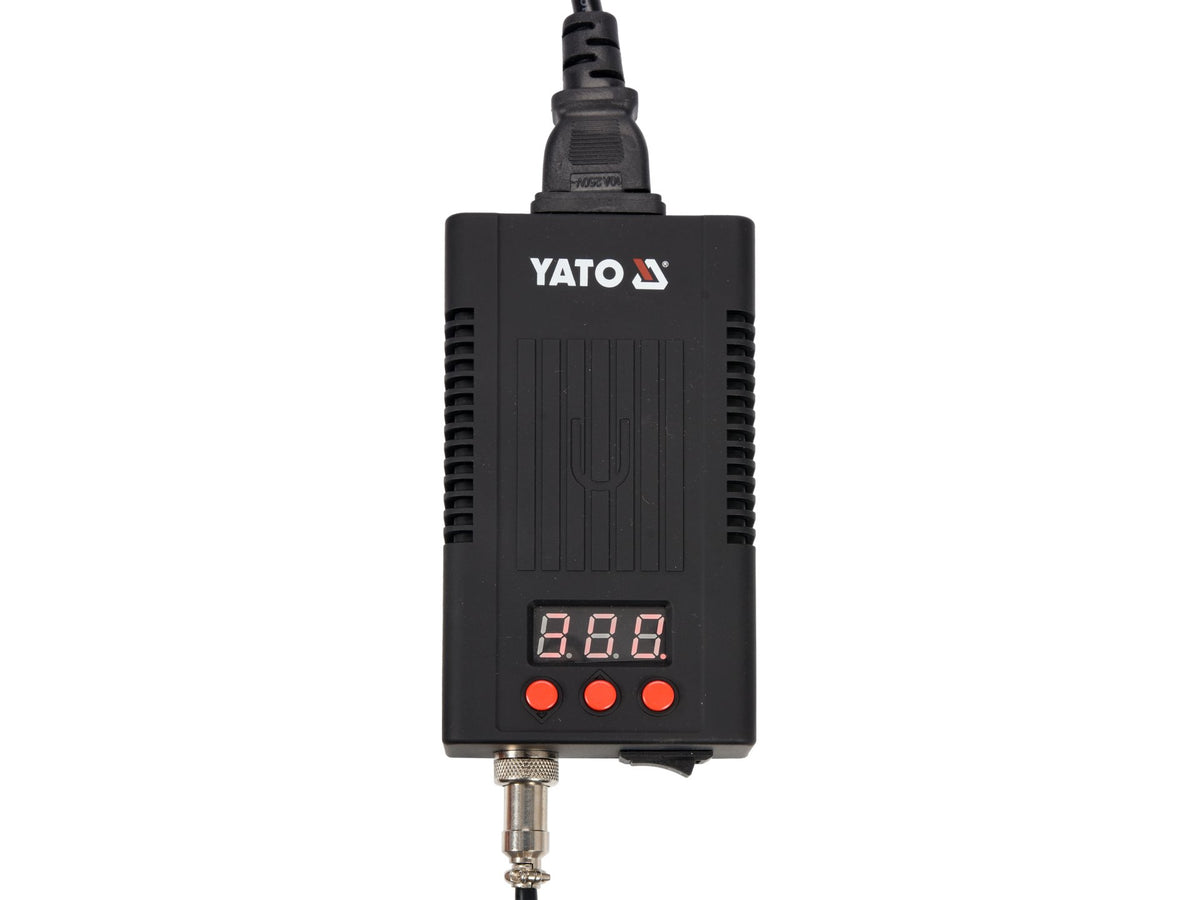

Het digitale display met rode LED-achtergrondverlichting informeert ons over:
- de ingestelde en vervolgens de werkelijke temperatuur van het grootzeil
- de instellingen van de temperatuurkalibratiefunctie

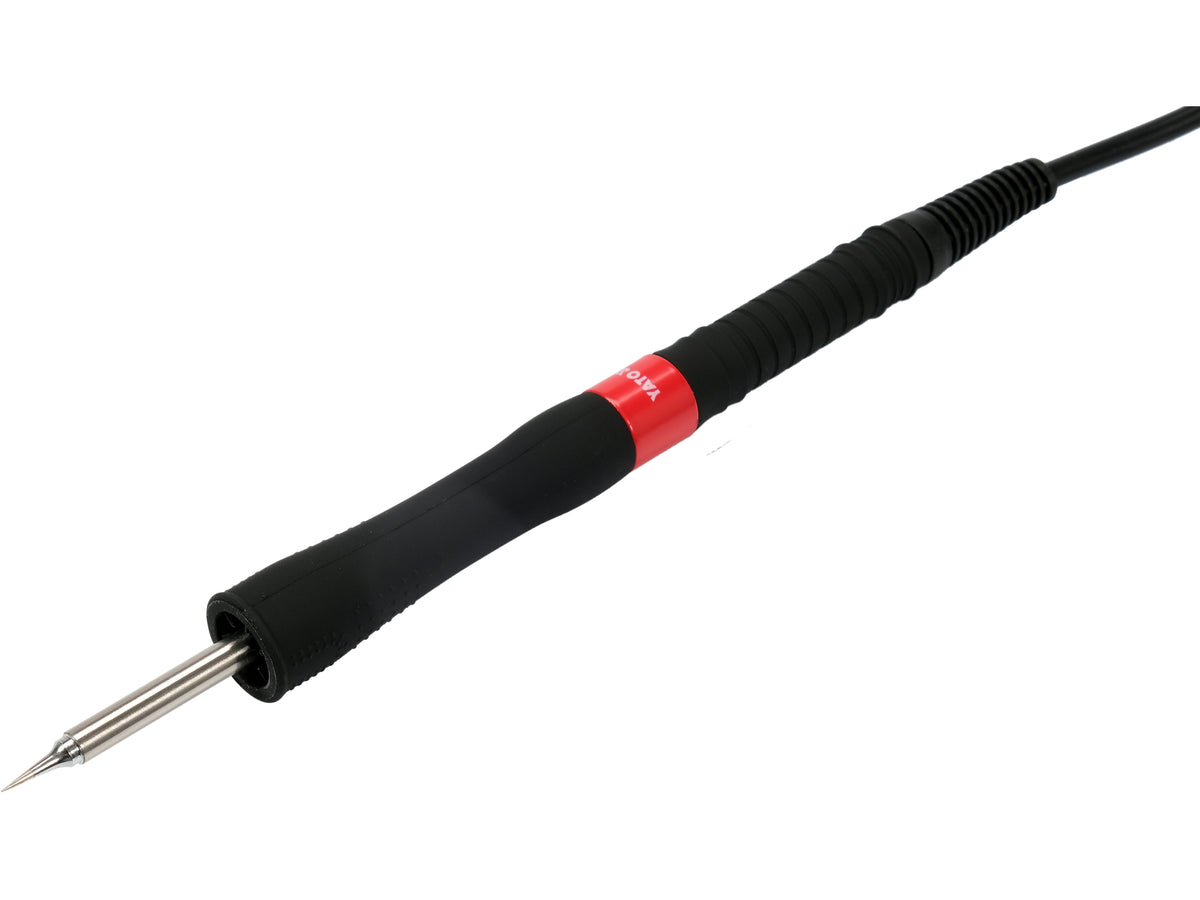

soldeerkolf:
- werkspanning van het verwarmingselement: tot 24V
- type: soldeerstift: T12
- snel verwisselbare stift
- verwarming en temperatuursensor geïntegreerd in de soldeerstift
- slanke handgreep van hoogwaardig kunststof
- Korte afstand tussen handvat en soldeerpunt: slechts 45 mm uitstekende soldeerpunt
- Hittebestendige, flexibele kabel
- Kabellengte: 1,05 m
- gewicht: van soldeerbout met soldeerstift en draad: ca. 65 g
-
T12-ILS-soldeerstift inbegrepen - voor precisiewerk, puntdiameter slechts 0,15 mm
YT-82461 soldeerstation warmt op tot een bedrijfstemperatuur van 350°C in ca. 20 seconden, tot ca. 85% van de instelling, in dit geval tot ca. 300°C, in 7 seconden.
T12 pijlpunten - voor- en nadelen en de invloed van energiebeheer op hun levensduur:
Een van de grootste voordelen van het geïntegreerde ontwerp van soldeerstiften is de eliminatie van het probleem van de luchtweerstand tussen de soldeerstift en de temperatuursensor. De temperatuursensor in soldeerstiften van het T12-type is in serie geschakeld met het verwarmingselement* en bevindt zich in de soldeerstift zo dicht mogelijk bij de punt. Zo wordt elke verandering in temperatuur, bijvoorbeeld bij het solderen van grote onderdelen, vrijwel onmiddellijk waargenomen door de temperatuurstabilisatiefunctie, die het vermogen van het apparaat in realtime aanpast om de ingestelde instelling te handhaven.**
Een ander voordeel dat door veel gebruikers wordt gewaardeerd is de snelheid waarmee de soldeerstift kan worden verwisseld en zelfs de mogelijkheid om deze te verwisselen zonder te hoeven wachten tot de stift is afgekoeld. Hiervoor is het voldoende om de verwarmde stift met hittebestendig materiaal vast te pakken en uit de soldeerkolf te schuiven.
De seriële verbinding van de temperatuursensor en het verwarmingselement heeft ongetwijfeld veel voordelen, maar heeft ook het nadeel dat de levensduur van de sensor zelf korter wordt. Het Yato YT-82461 soldeerstation is een van de weinige op de markt met een speciale functie die de negatieve gevolgen van een dergelijke oplossing beperkt:
In de laatste fase van de heropwarming van de soldeerstift vermindert de software van het station geleidelijk het vermogen van de verwarming voordat deze 100% van de instelling bereikt. Bijvoorbeeld, bij een temperatuurinstelling van 350°C zal het station op vol vermogen werken tot ongeveer 85% van de instelling en dit vermogen dan geleidelijk verminderen voor de laatste 15%. Dit type regeling beperkt de negatieve impact van stroompieken op zowel het station zelf als de grootzeilelementen. Intelligent stroombeheer heeft ook een positief effect op de nauwkeurige werking van de temperatuurstabilisatiefunctie.
Andere functies:
De temperatuurstabilisatiefunctie maakt het mogelijk om de vooraf ingestelde temperatuur van de soldeerstift te handhaven onder verschillende warmtevraagomstandigheden om een correcte soldeerverbinding te maken. Afhankelijk van de grootte van het te solderen onderdeel en het soldeerveld geeft de soldeerstift meer of minder warmte af en het apparaat leest met behulp van de ingebouwde temperatuursensor continu de actuele waarde af en vergelijkt deze met de ingestelde temperatuur, waarna het stroomverbruik wordt verhoogd of verlaagd zoals vereist om de ingestelde temperatuur te handhaven.
De temperatuurkalibratiefunctie maakt het mogelijk om de in de speerpunt ingebouwde temperatuursensor te kalibreren. Afhankelijk van de kwaliteit, grootte en slijtage van het grootzeil kan de kritische gebruiker de sensor zelf kalibreren met behulp van een temperatuurmeetinstrument. Een correcte aflezing heeft niet alleen een positief effect op de temperatuurstabiliteit, maar helpt de ervaren gebruiker ook om de fout van oververhitting van de printverbinding te voorkomen.
Let op.
*De temperatuursensor in de T12 pijlpunten is in serie geschakeld met de weerstandsdraad/verwarmer en de communicatie met het regelcircuit verloopt via de draden die het verwarmingselement voeden. Typisch voor dit type ontwerp is dat een speciaal regelcircuit de stroom naar het verwarmingselement voor minder dan een milliseconde onderbreekt, de temperatuur van de punt van de pijlpunt afleest en de verbruiksparameters continu aanpast zoals vereist. Dit is een cyclisch proces dat tijdens normaal gebruik niet merkbaar is en dat als effect heeft dat de temperatuur van de punt van de schoot wordt gestabiliseerd.
**Ter vergelijking: temperatuurstabilisatie in apparaten met een kolfontwerp met een verwarmingselement en een schuiftip wordt vertraagd door het effect van luchtweerstand. De lucht in de vrije ruimte tussen de pijlpunt en het verwarmingselement moet ook opwarmen of afkoelen, wat de respons van de temperatuursensor in het verwarmingselement nog langer maakt. De stabilisatie verliep traag, vooral bij oudere ontwerpen waarbij de temperatuursensor in het midden van het verwarmingselement was ingebouwd. Moderne kolven zoals die in YT-82456, YT-82458 en YT-82459 hebben verwarmingselementen van een nieuwe generatie met een speciale vorm en met de temperatuursensor aan het uiteinde van het verwarmingselement. Hierdoor hecht de pijlpunt goed aan het verwarmingselement en wordt de invloed van luchtweerstand op de stabilisatiefunctie tot een minimum beperkt.
