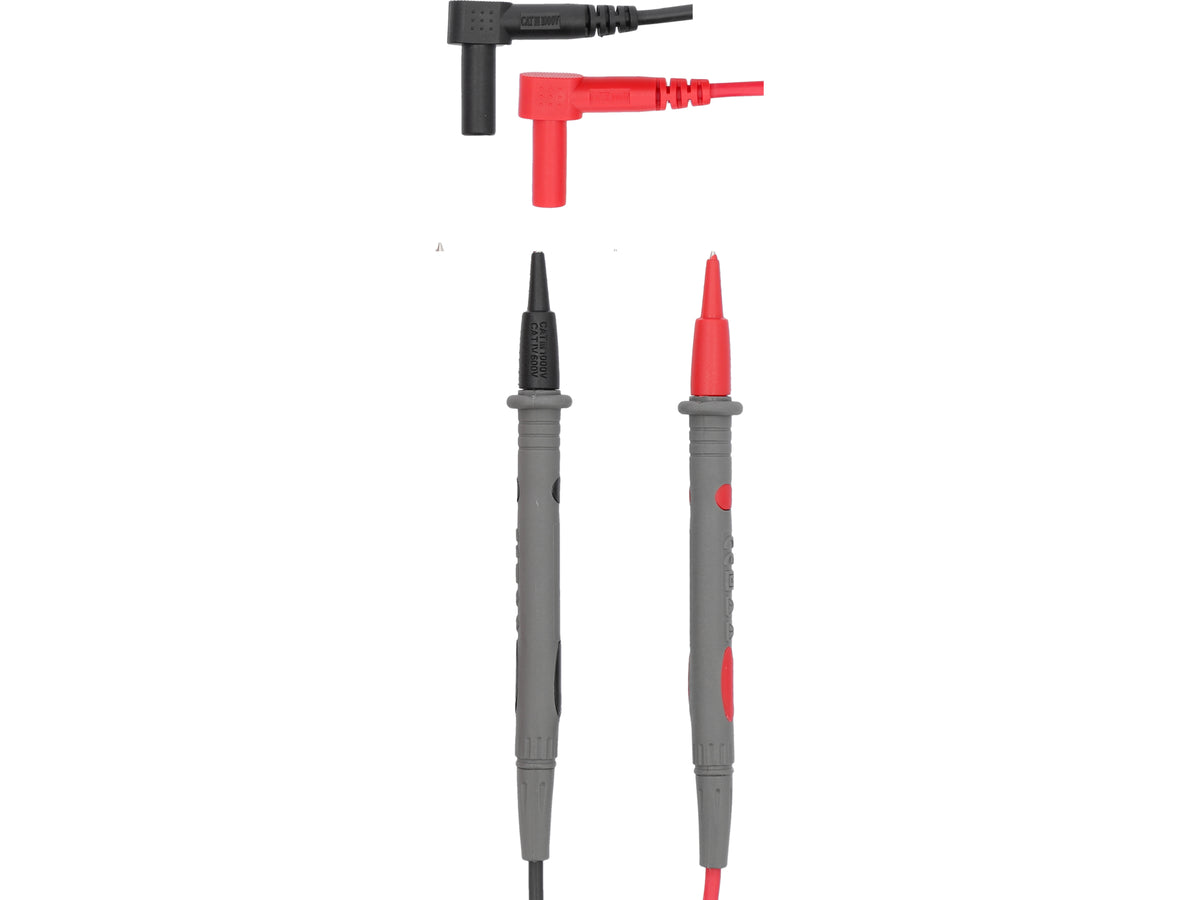

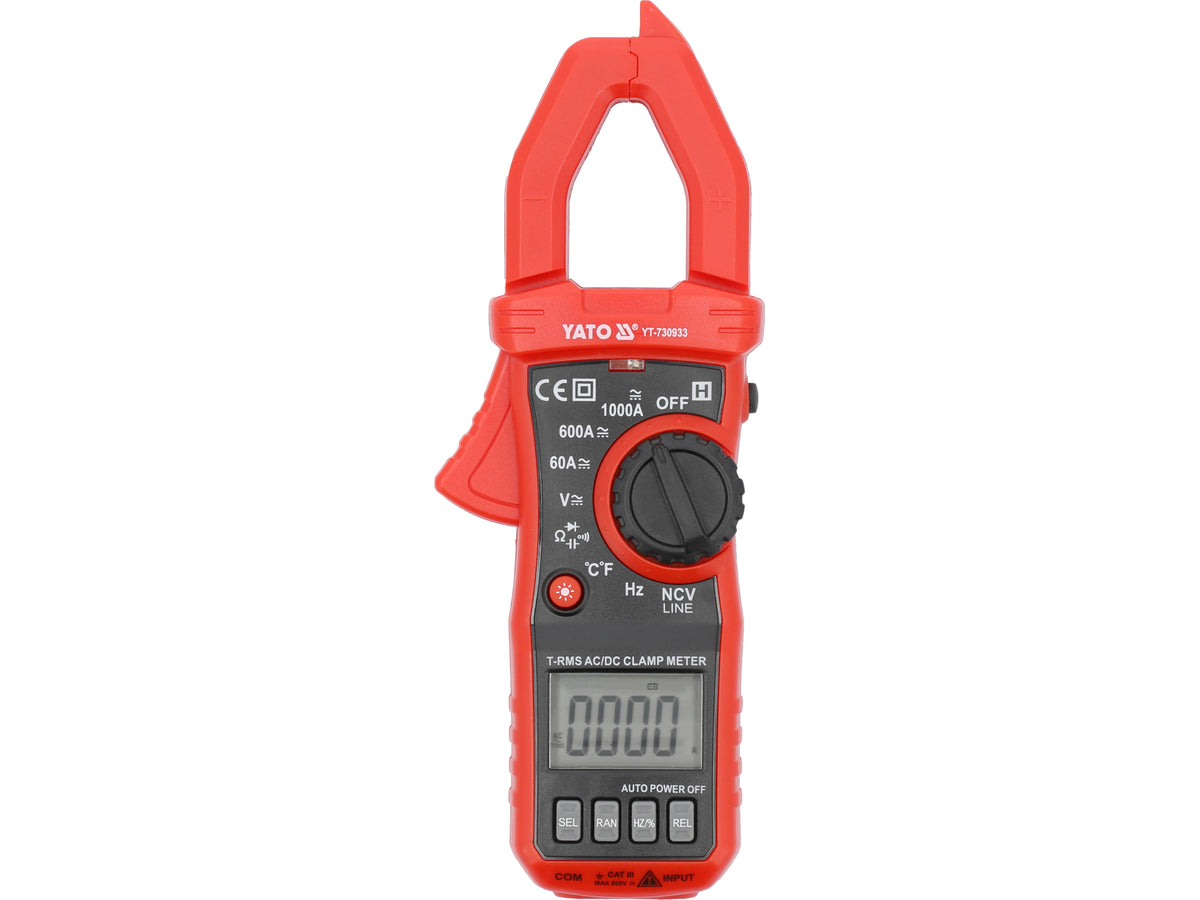

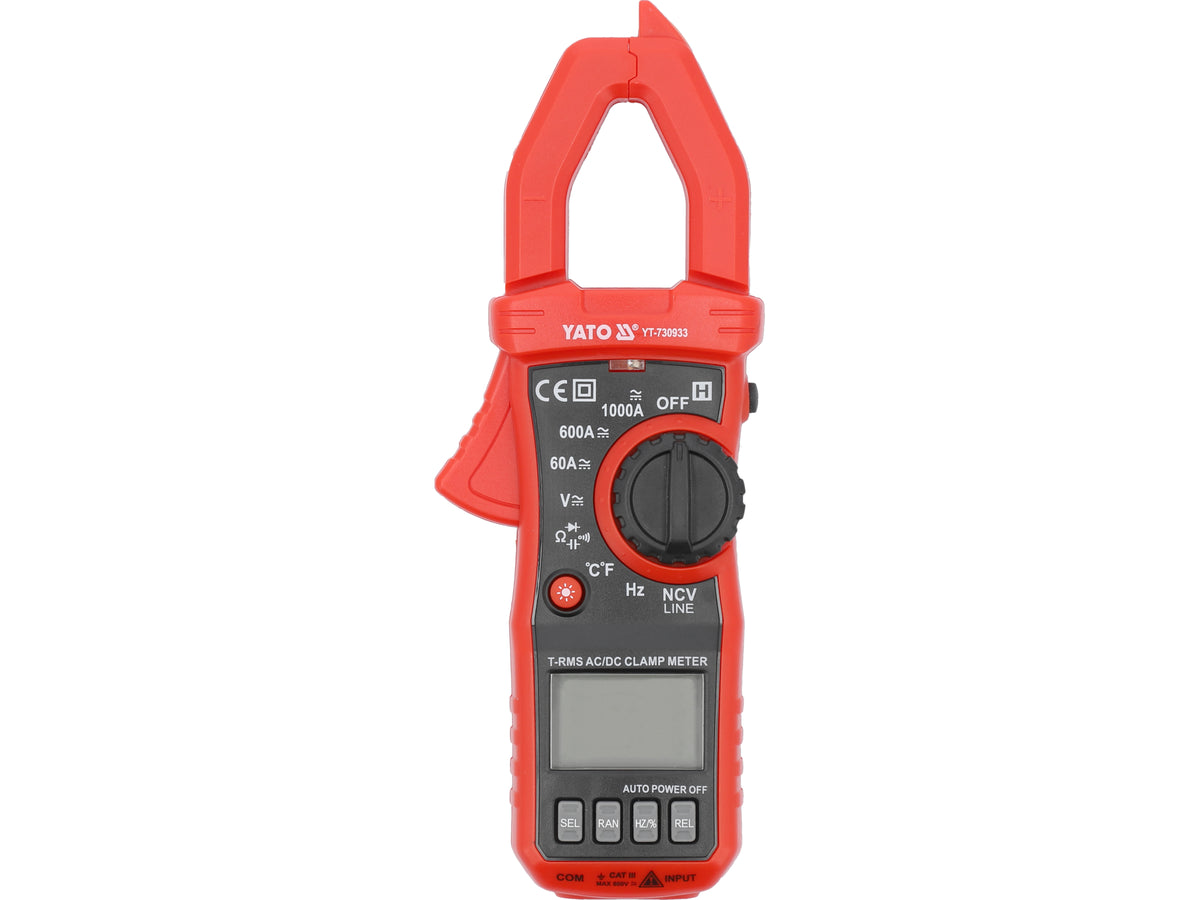

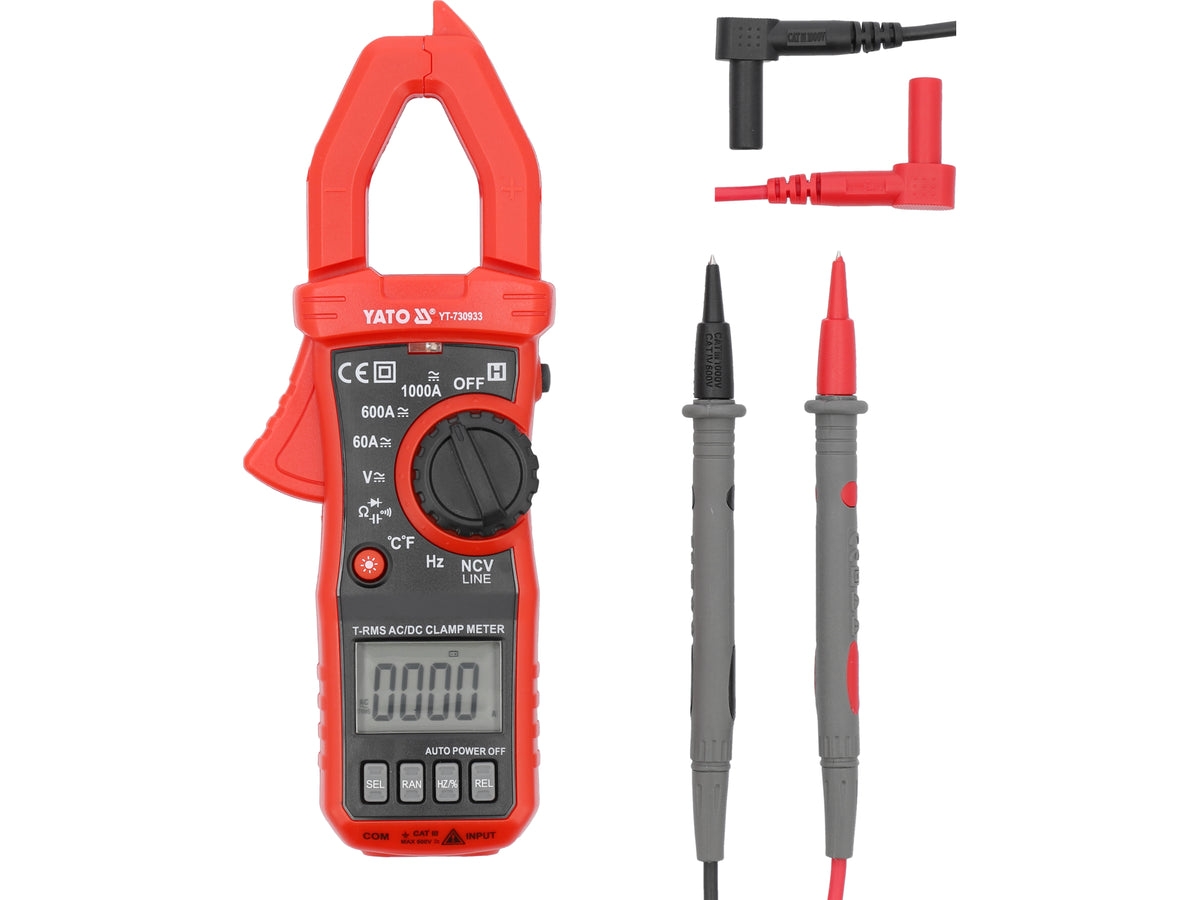

Universele stroomtang met TRUE RMS functie, met automatisch en handmatig bereik. Hiermee kunnen basis- en geavanceerde metingen van elektrische grootheden worden uitgevoerd. Met de tang is het mogelijk om zowel gelijk- als wisselstroom te meten in het bereik van 10 mA tot 1000 A. De meting vindt plaats zonder het circuit los te koppelen of van de stroombron los te koppelen. Met de meter kunnen veel hogere stromen worden gemeten dan met conventionele elektrische meters. De draden van de meetsondes hebben siliconen isolatie, die flexibel is en bestand tegen hoge temperaturen.
Opmerking: Meters die gelijkstroom kunnen meten, waaronder YT-730933, gebruiken een Hall-sensor die de waarde van de magnetische veldsterkte meet. Het magnetisch veld van de aarde komt van nature voor, waardoor de metingen van de DC-intensiteitsmeter niet nul zijn. Telkens voordat de DC-intensiteit wordt gemeten, moet de meter dicht bij de te testen kabel worden gebracht, op nul worden gezet met de REL-knop, dan op de te testen kabel worden geklemd en het resultaat worden afgelezen.
Basismetingen:
- AC spanningsmeting: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
- DC-spanningsmeting: GELIJKSPANNING 0-1000 V
- Wisselstroommeting: A.C. 0-1000 A, TRUE RMS (40-1000 Hz)
- Gelijkstroommeting: GELIJKSTROOM 0-1000 A
- weerstandsmeting: 0-60 MΩ
- diodetest:IF 2 mA,UR 3,2 V
- circuitcontinuïteitstest: 0-50 Ω
Extra metingen:
- condensatormeting: 0-100 mF
- frequentiemeting: 0-10 Mhz
- temperatuurmeting: -30 tot 1000 °C
- contactloze AC-spanningsdetectie: NCV
- meting van inschakelstroom
- fase-aanwezigheidsmeting (testerfunctie)
Meetnauwkeurigheid:
Voorbeeld van nauwkeurigheidsbepaling voor AC stroommeting. Berekening voor het meetresultaat: 30 A
- Meetnauwkeurigheid van YT-730933 meter voor dit bereik is : ±(2,5%+10), resolutie 0,01 A
- berekening van de meetfoutformule: (meetresultaat x 2%) + 30 x resolutie
- berekening: (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,85 A
Werkelijk resultaat inclusief meetfout voor een indicatie van 30 A = 30 ± 0,85 A.
- Resultaat inclusief meetfout voor AC-spanningsmeetindicatie 235 V = 235 ± 2,85 V
- Resultaat inclusief meetfout voor indicatie van DC spanningsmeting: 12 V = 12 ± 0,146 V
Een tabel met de resolutie en nauwkeurigheid voor de meting is te vinden in de handleiding.
Ingebouwde functies:
- TRUE RMS - een meter met deze functie geeft de werkelijke rms-waarde van de AC-spanning of -stroom weer. In tegenstelling tot middelingsmeters geven apparaten met TRUE RMS niet alleen de juiste waarde weer voor sinusgolfvormen, maar ook voor sinusgolfvormen die vervormd zijn, bijvoorbeeld door hogere harmonischen of vierkante of driehoeksgolfvormen. Een onmisbare functie overal waar schakelende voedingen, motoromvormeraandrijvingen, HVAC-installaties, enz. in een circuit voorkomen.
- NCV - contactloze AC-spanningsdetectie door inductieve methode. De meter detecteert de aanwezigheid van spanning in een geïsoleerde geleider en kan ook de fasegeleider aangeven.
- LINE - contact AC spanningsdetectie, werkt als een traditionele sonde. Als de testsonde in de contactopening wordt gestoken en er fase aanwezig is, verschijnen er vier streepjes op het display, licht de signaaldiode op en klinkt er een intermitterende pieptoon.
- AUTO - automatische aanpassing van het meetbereik. Wanneer je onbekende waarden meet met een meter met handmatige aanpassing van het meetbereik met behulp van de draaiknop, moeten de metingen achtereenvolgens worden uitgevoerd van het grootste bereik naar het meest nauwkeurige. Anders riskeer je het instrument te beschadigen. Bij een multimeter met de AUTO-functie hoef je daarentegen maar één meting te doen en de meter vindt automatisch het optimale bereik. De meter start standaard in de AUTO-modus.
- RAN - handmatige verandering van het meetbereik
- DATA HOLD - vasthouden van de huidige gemeten waarde op het display
- INR - meting van inschakelstroom door middel van meetklemmen. De meter meet de inschakelstroom 80 ms na het opstarten van het apparaat.
Aanvullende informatie:
- LCD-display, maximaal weergegeven resultaat: 6000
- achtergrondverlichting van het display en het meetveld van de meetklemmen
- geluidssignaal in de continuïteitstest voor weerstanden onder 50Ω
- klemmen open tot 25 mm
- 14 cm lange sondes
- kabellengte inclusief sondes 103 cm
- kabeldoorsnede inclusief isolatie 3,6 mm

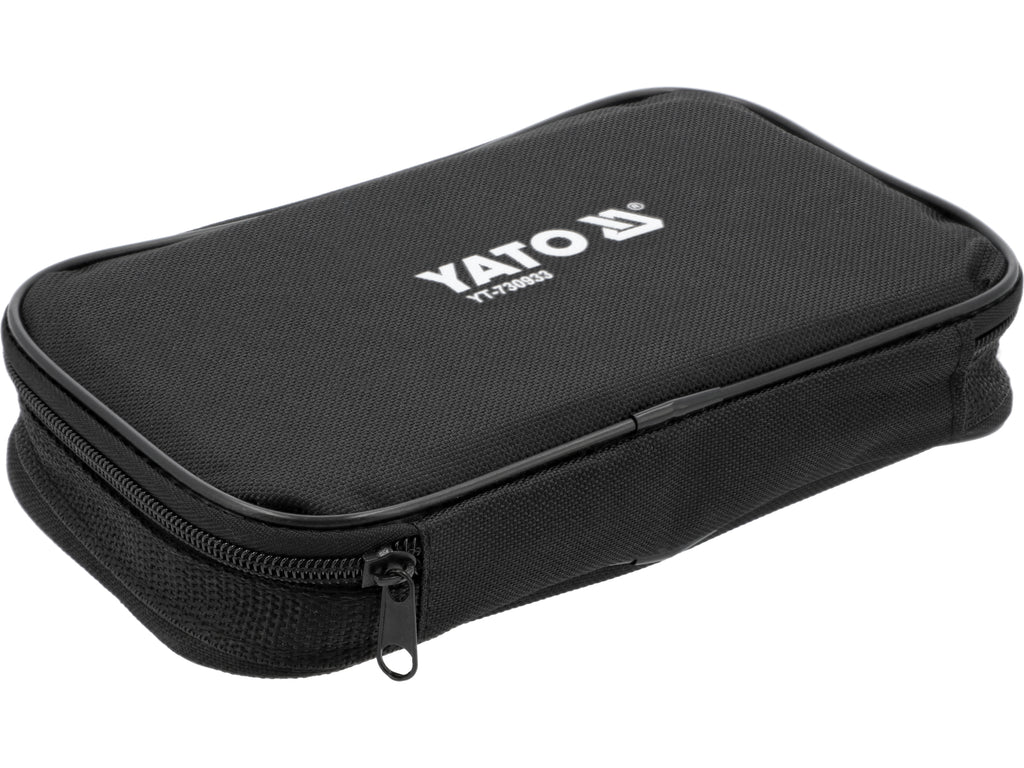

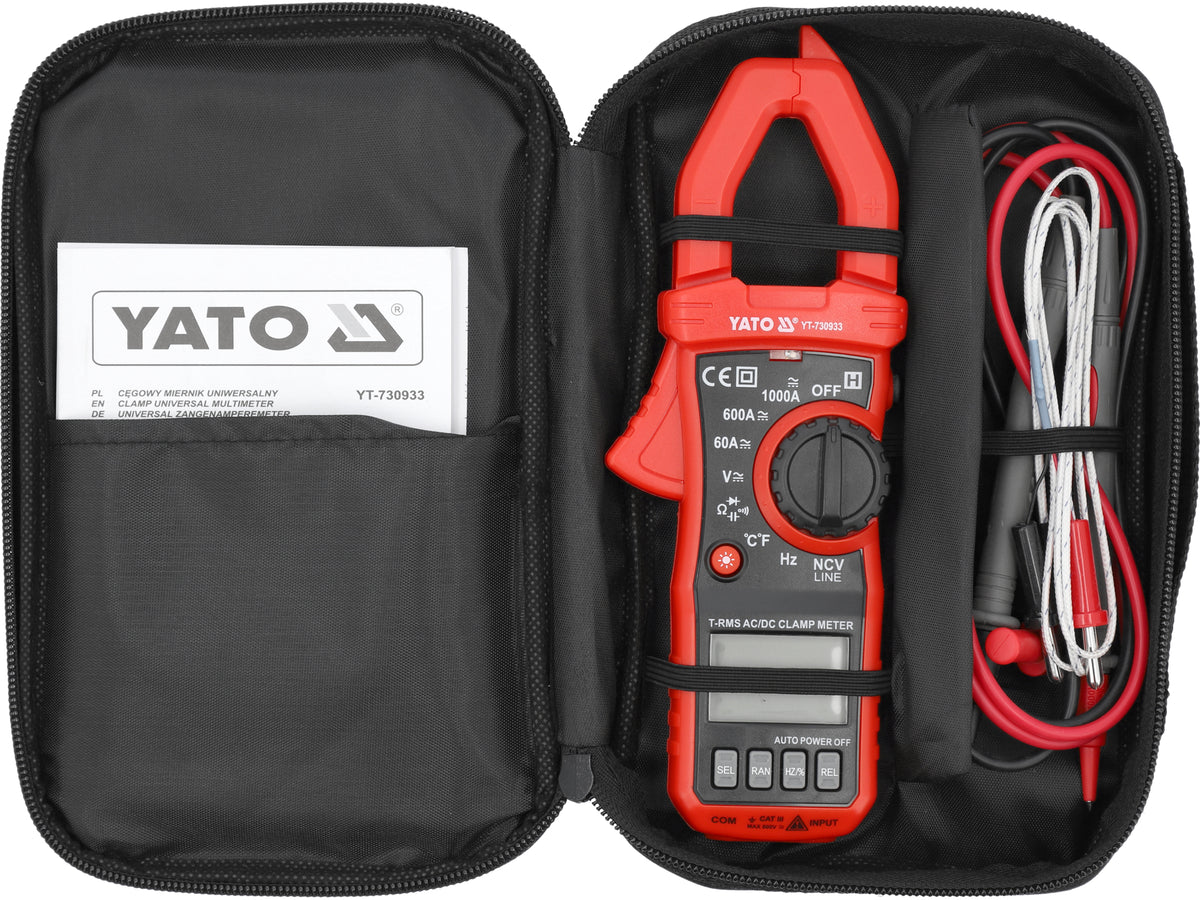

- draagtas inbegrepen in set
- constructie met overbelastingsbeveiliging
- automatische uitschakeling van de meter na 15 minuten inactiviteit
- mogelijkheid om de automatische uitschakelmodus uit te schakelen
- batterij-indicator
- voeding: drie 1,5 V (AAA) batterijen
Let op!
Stroommeting met stroomtangen wordt alleen uitgevoerd op een enkele draad, enkele kabel. Als je de stroomtangen vastklemt op een kabel met meerdere geleiders zonder de enkele geleider te isoleren, krijg je een onjuist resultaat of nulstroom.
