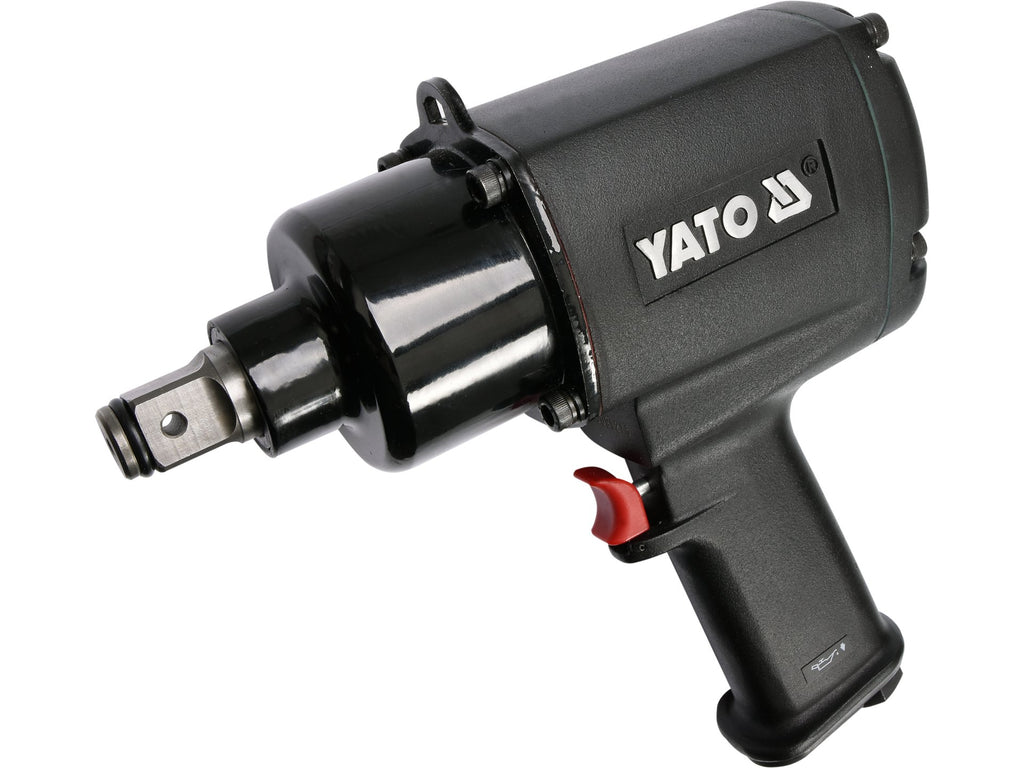

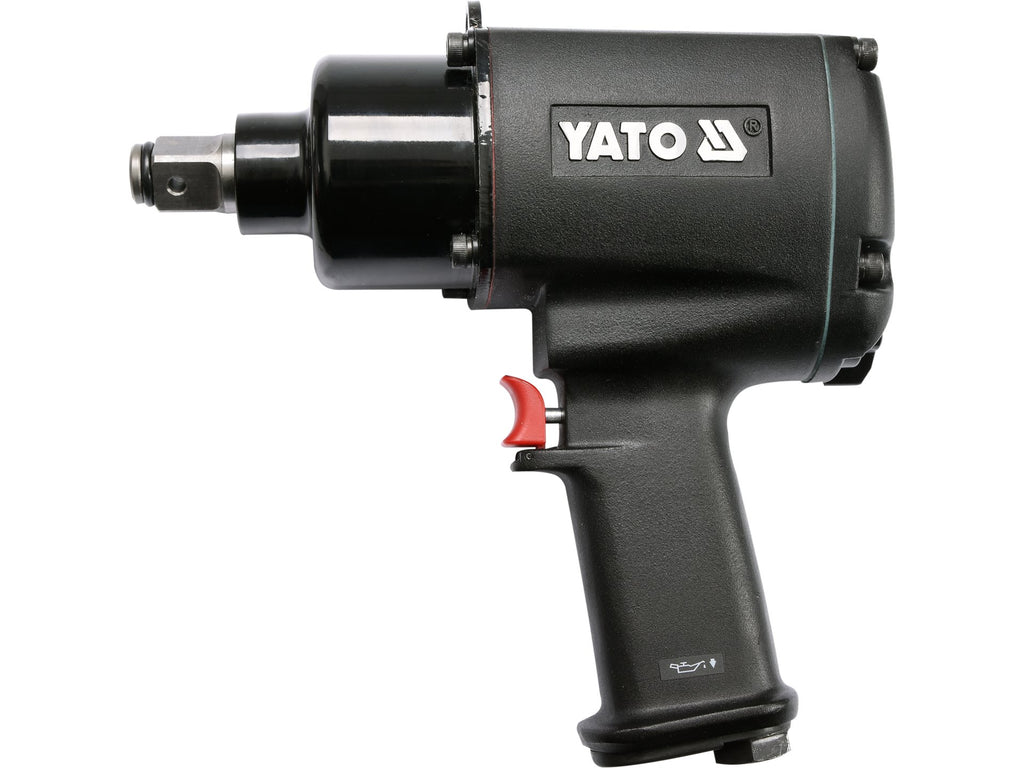

Pneumatische moersleutel 3/4" 1300 Nm
Professionele pneumatische sleutel van YATO. 3/4" aandrijfmaat. Maximaal haalbare kracht bij 6 BAR is 1300 Nm.
Gebruiksaanwijzing:
Controleer voor elk gebruik van het gereedschap of geen enkel onderdeel van het pneumatische systeem beschadigd is. Als er schade wordt geconstateerd, vervangt u onbeschadigde systeemonderdelen onmiddellijk door nieuwe.
Droog voor elk gebruik van het pneumatische systeem het vocht dat in het gereedschap, de compressor en de slangen is gecondenseerd.
Een extra handgreep moet met vier schroeven worden vastgezet voordat met het werk wordt begonnen.
Het gereedschap aansluiten op het pneumatische systeem:
- de tekening toont de aanbevolen manier om het gereedschap op het pneumatische systeem aan te sluiten. De getoonde methode garandeert het meest efficiënte gebruik van het gereedschap en verlengt ook de levensduur van het gereedschap.
- doe een paar druppels SAE 10 viscositeitsolie in de luchtinlaat
- schroef een geschikte luchtslangaansluiting (II) stevig op de luchtinlaatschroefdraad
- bevestig een geschikte adapter op de gereedschapshouder; gebruik voor het werken met pneumatisch gereedschap alleen accessoires die geschikt zijn voor gebruik met slaggereedschap
- stel de juiste draairichting (V) in; de draairichting is aangegeven met een pijl; stel de druk (koppel) in
- sluit het gereedschap aan op het pneumatische systeem met een slang met binnendiameter 1/2". Zorg ervoor dat de slangsterkte minstens 1,38 MPa is (III).
- laat het gereedschap enkele seconden draaien en controleer of er geen verdachte geluiden of trillingen uit komen.
Werken met slagmoersleutels:
Draai de bout of moer met de hand in (minstens twee slagen) voordat u begint met indraaien met de moersleutel. Zorg ervoor dat u de juiste maat dopsleutel hebt gekozen in verhouding tot het onderdeel dat moet worden los- of vastgedraaid. Een onjuiste maat kan leiden tot schade aan zowel de moersleutel als de moer of bout. De schroefdraaddiameter van de aan te draaien bout mag niet groter zijn dan 21 mm.
Losdraaien en vastdraaien:
- stel de druk in het pneumatische systeem zodanig in dat deze de maximumwaarde voor het gereedschap niet overschrijdt
- stel de juiste draairichting van het gereedschap en het juiste aanhaalmoment (V) in
- monteer een passende dopsleutel op de gereedschapshouder (IV)
- sluit de moersleutel aan op het pneumatische systeem
- plaats de dopsleutel met gemonteerde inbus op het los- of vast te draaien onderdeel
- trek geleidelijk aan de trekker van het gereedschap
- Als u klaar bent, demonteert u het pneumatische systeem en bewaart u het gereedschap.
Inhoud van de verpakking:
De moersleutel wordt geleverd met een fitting om hem aan te sluiten op het pneumatische systeem.
Technische gegevens:
- eenheid: geen
- druk [bar]: 6,3
- koppel [Nm]: 1300
- omw/min/max: 5000
- verpakking: kleurendoos
- koppelmaat [inch]: 3/8
- asmaat [mm]: 3/4
- capaciteit [l/min]: 660
- maat [inch]: 3/4
