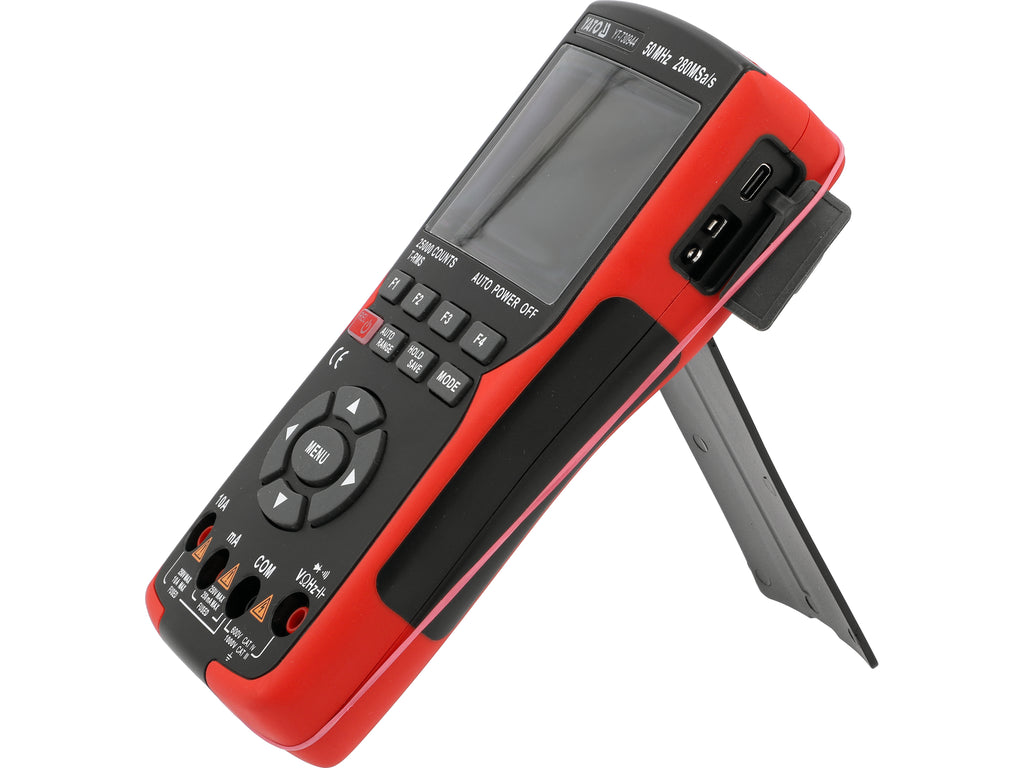

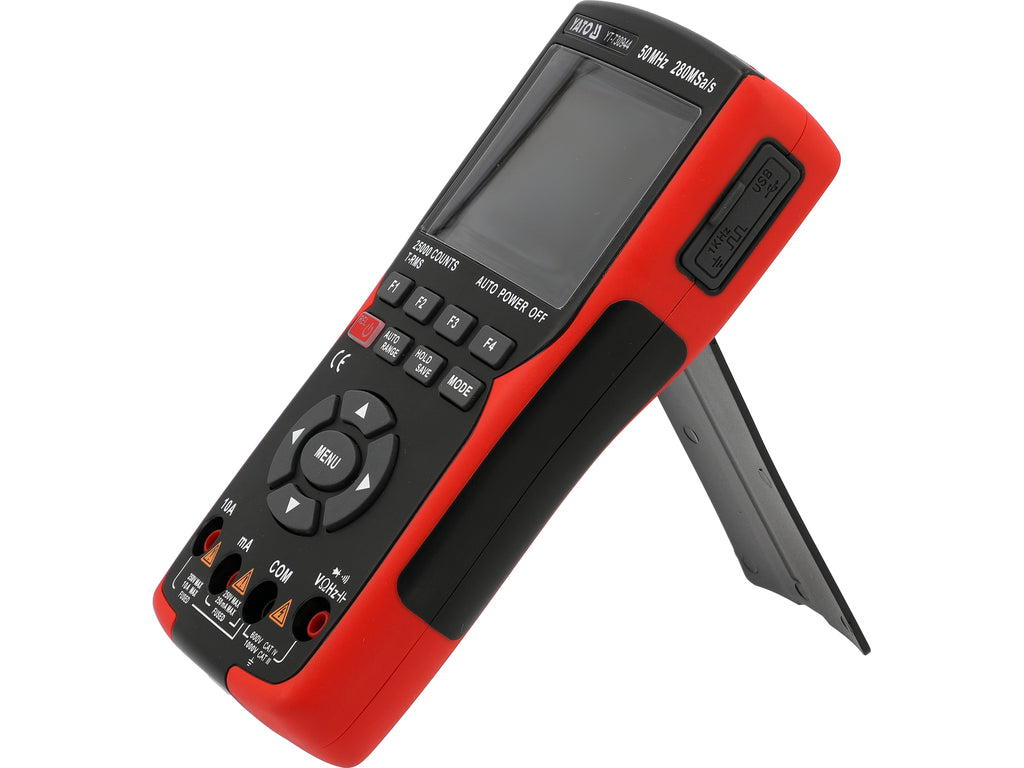

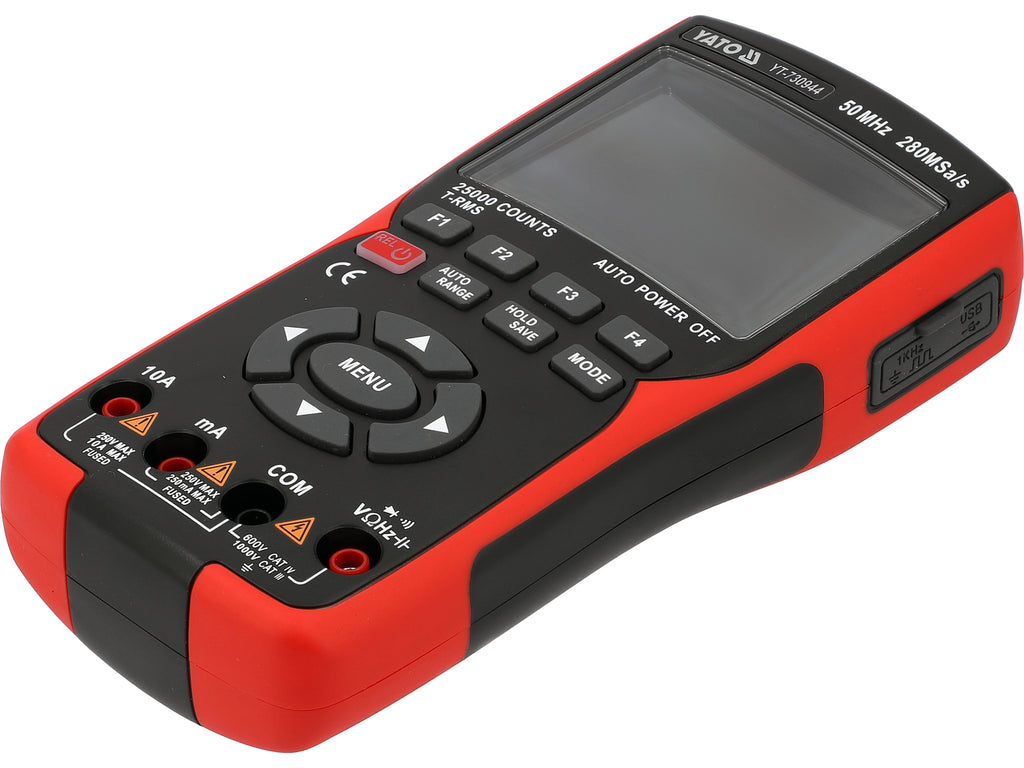

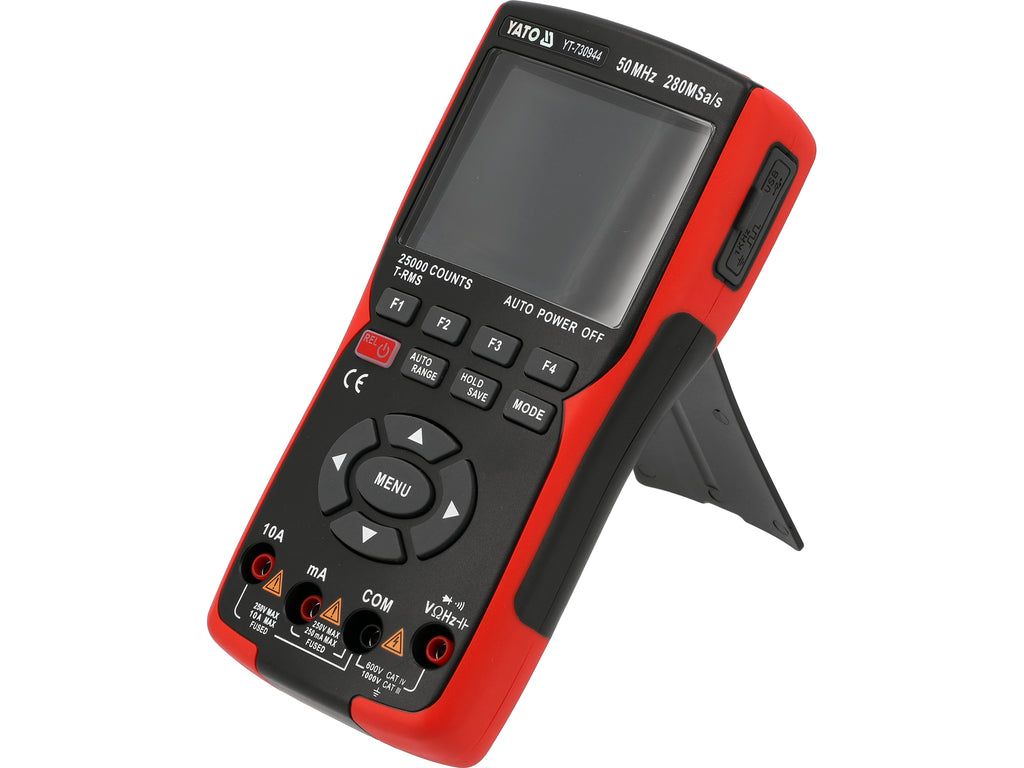

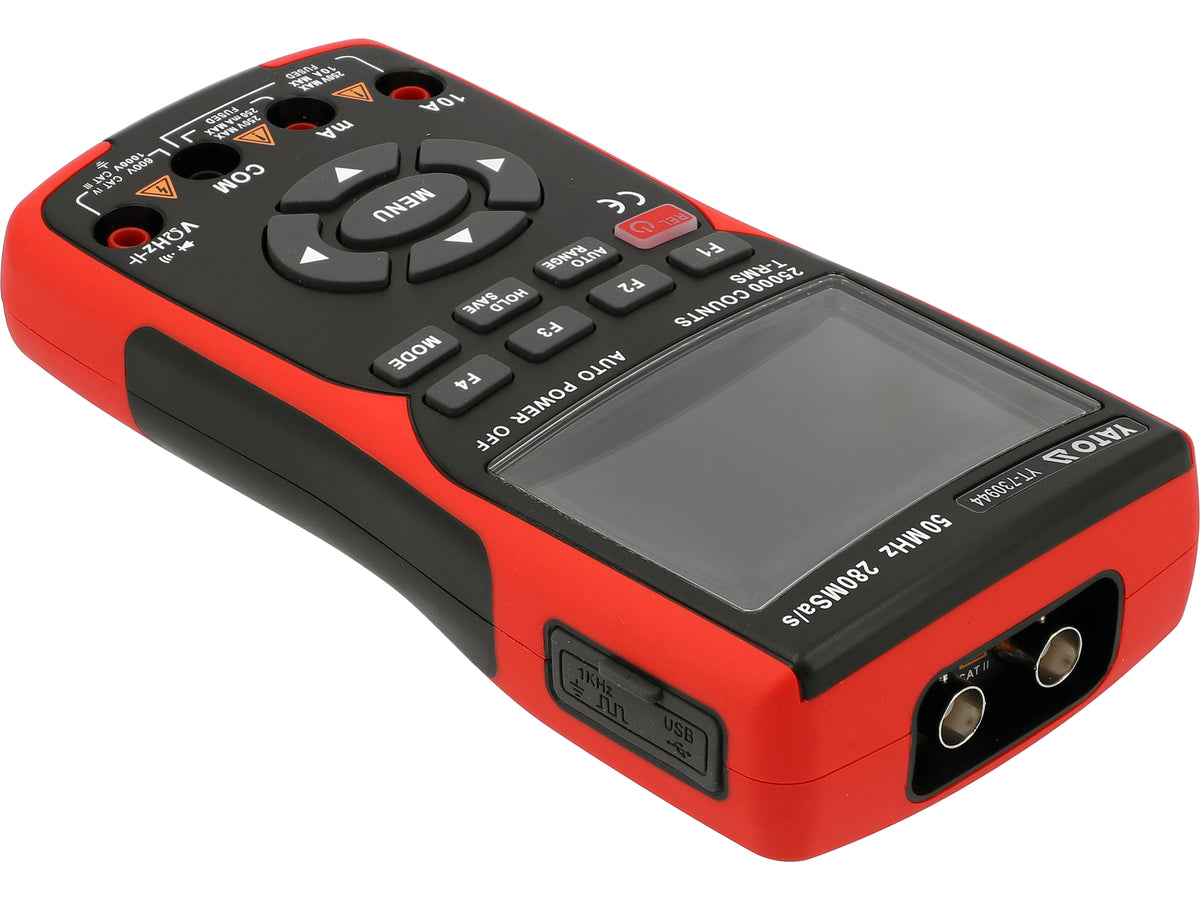

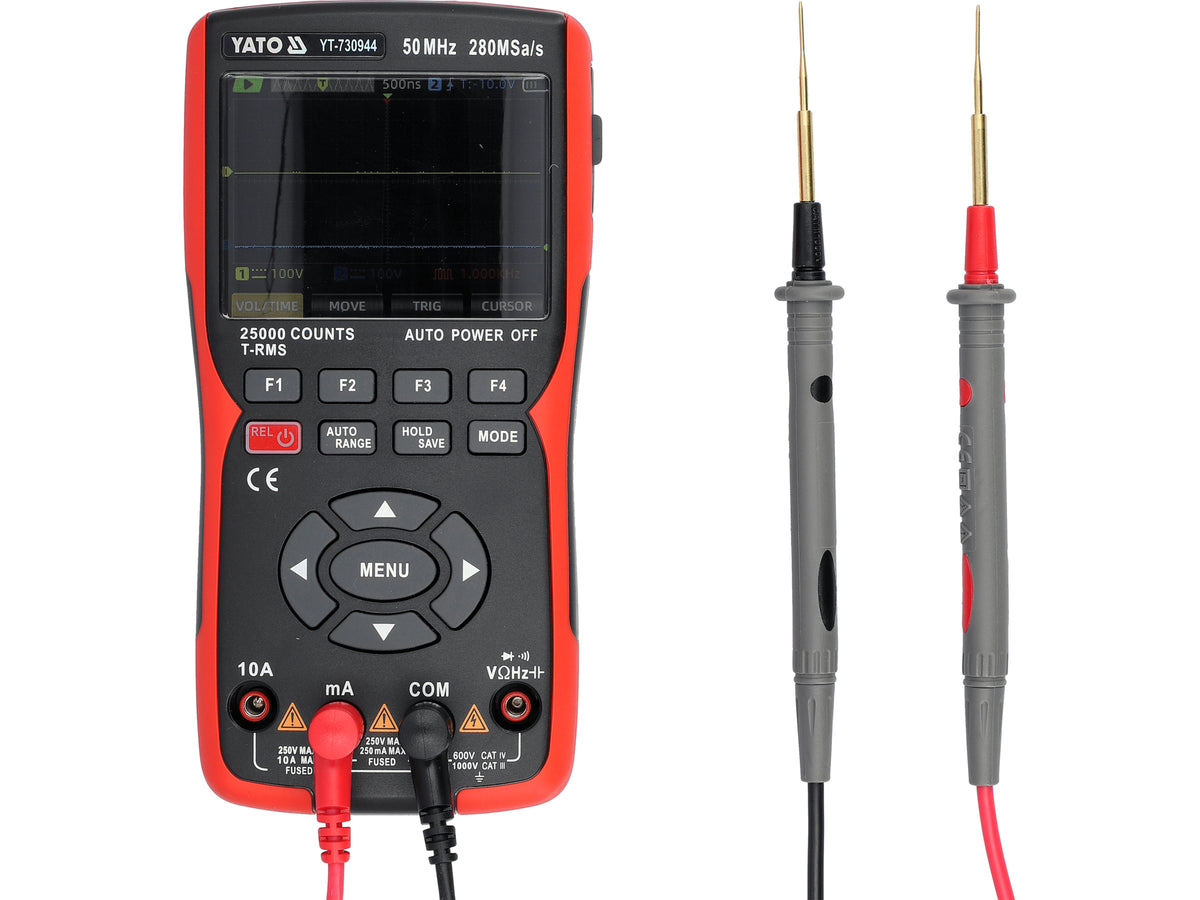

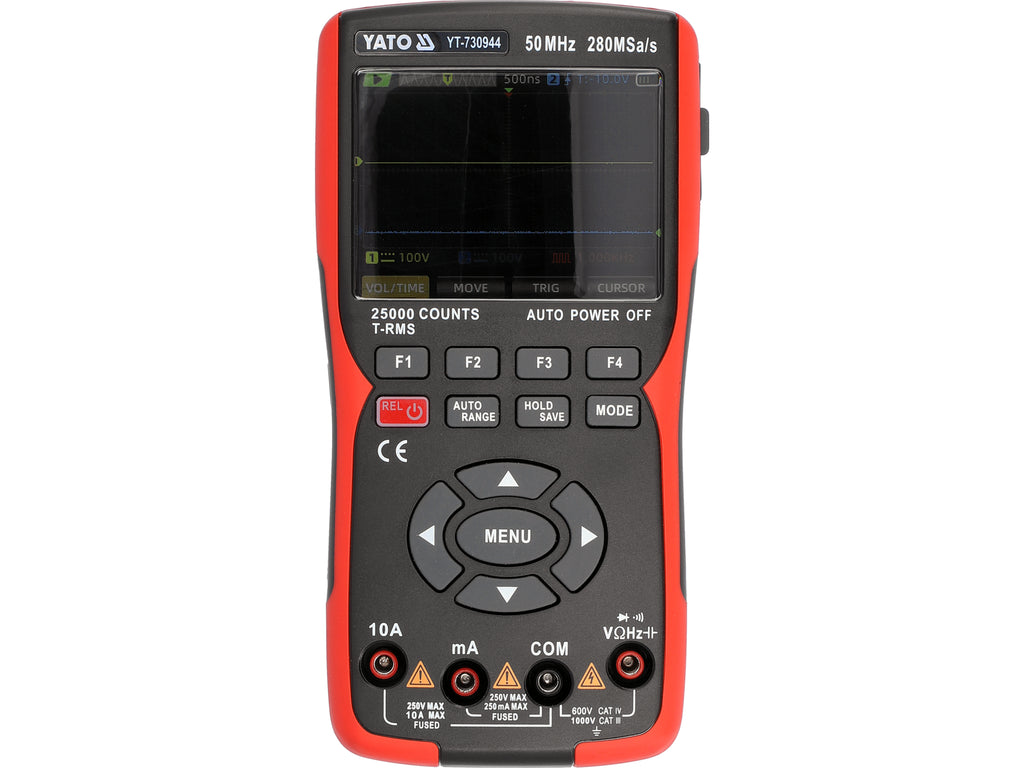

Universele meter, tweekanaals oscilloscoop en basisgolfvormgenerator in één. Hiermee kunnen basis- en geavanceerde metingen van elektrische grootheden worden uitgevoerd en kan het geteste signaal in realtime worden gevisualiseerd. Het 3,5" IPS-kleurenscherm garandeert leesbaarheid vanuit elke hoek. De vervangbare 3.400 mAh li-ion batterij, oplaadbaar via de geïntegreerde usb-c poort, is voldoende voor ongeveer 6 uur continu gebruik. De veelheid aan extra functies, grote meetbereiken, snelheid en hoge precisie zullen zowel door elektrotechnici, elektriciens als doe-het-zelvers gewaardeerd worden.
Basisparameters van de oscilloscoop:
- bandbreedte: 50MHz
- samplefrequentie: 280MSa/s
- acquisitiegeheugen: 128kpts

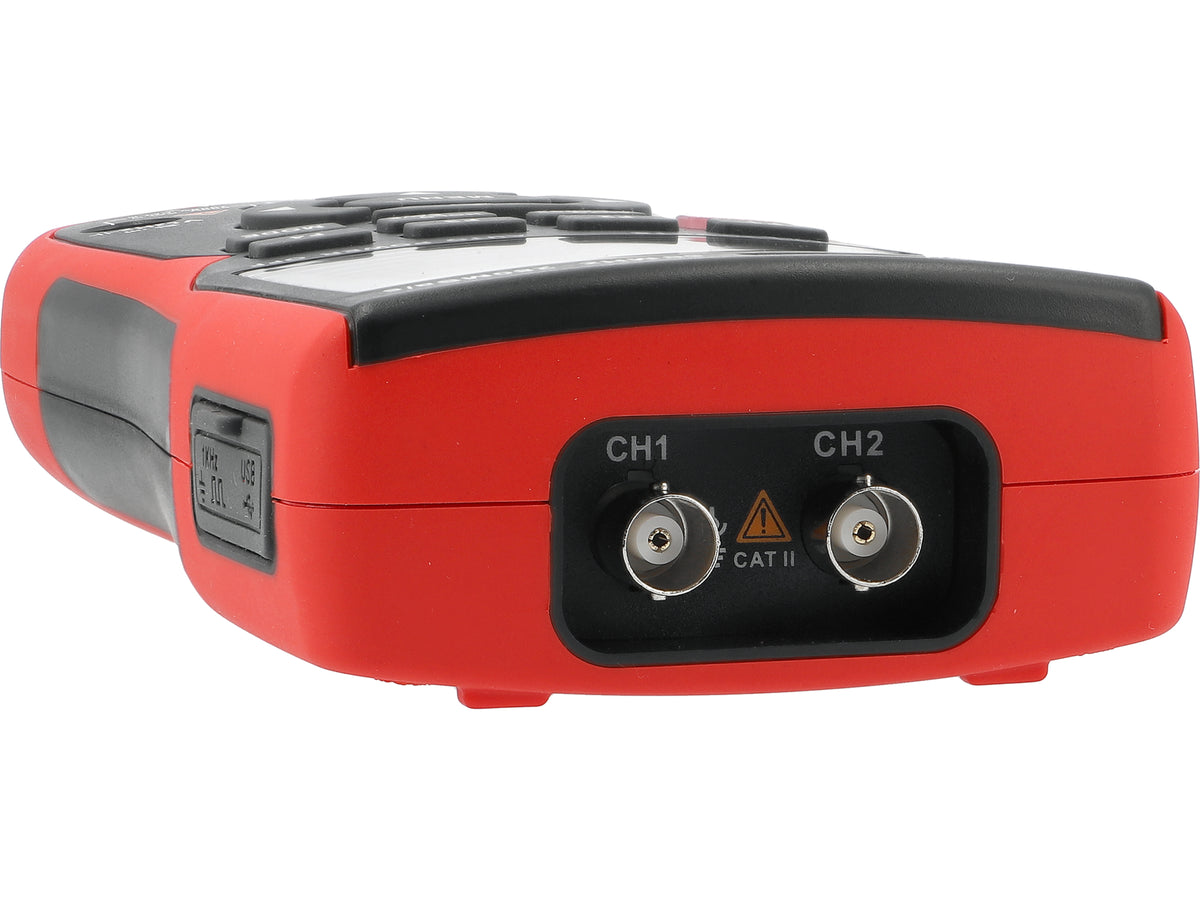

- aantal: kanalen: 2
- ondersteuning voor taster: x1 en x10
Geselecteerde oscilloscoopfuncties:
- AUTO - verkrijgt automatisch en snel een stabiele golfvorm op het oscilloscoopdisplay detecteert automatisch de tijdbasis en spanning van het geteste signaal
- SAVE - slaat een screenshot op in .bmp grafisch bestandsformaat
- TRIG - signaal-triggermodi
- CURSOR - meetlijnen, maakt nauwkeurig meten van gevisualiseerde golfvormwaarden mogelijk
- PROBE - instelling meetprobeverzwakking x1 luv x10
- MEASURE - weergave van metingen: frequentie, periode, spanningen: rms, minimum, maximum, piek-tot-piek
- XY MODE - vergelijkt signalen van twee kanalen in termen van frequentie en faseverschuiving en presenteert deze in visuele vorm (Lissajous patronen)
- CALIBRATE - automatische kalibratiefunctie
- STORAGE - apparaatmodus voor gegevensoverdracht, bijv. verzenden van opgeslagen schermafbeeldingen naar een PC
Basismetingen van de meter:
- AC-spanningsmeting: A.C. 0-750V, TRUE RMS (40-1000Hz)
- DC-spanningsmeting: GELIJKSPANNING 0-1000V
- Wisselstroommeting: A.C. 0-10A, TRUE RMS (40-1000Hz)
- DC stroommeting: GELIJKSTROOM 0-10A
- weerstandsmeting: 0-250MΩ
- diodetest:IF 1,8mA,UR 3,2V
- circuit continuïteitstest: 0-50Ω
Extra metingen van de meter:
- condensatormeting: 0-99,99mF
- frequentiemeting: 0-999,9Khz
Meetnauwkeurigheid van de meter:
Voorbeeld van nauwkeurigheidsbepaling voor AC spanningsmeting. Berekening voor meetresultaat: 235V
- Meetnauwkeurigheid van YT-730944 meter voor dit bereik is : ±(0,5% + 3), resolutie 0,01V
- Berekening van de meetfoutformule: (meetresultaat x 0,5%) + 3 x resolutie
- berekening: (235 x 0,5%) + 3 x 0,01 = 1,175 + 0,03 = 1,205V
Werkelijk resultaat inclusief meetfout voor de indicatie 235V = 235 ± 1,205V
- Werkelijk resultaat inclusief meetfout voor de indicatie van de 12*var gelijkspanningsmeting: 12V = 12 ± 0,009V
- resultaat inclusief meetfout voor indicatie van de AC stroommeting 8A = 8 ± 0,067A
Een tabel met de resolutie en nauwkeurigheid voor de meting is te vinden in de gebruiksaanwijzing.
Meterfuncties:
- TRUE RMS - een meter met deze functie geeft de ware rms-waarde van de AC-spanning/spanning weer. In tegenstelling tot middelingsmeters geven apparaten met true rms niet alleen de juiste waarde weer voor sinusvormen, maar ook voor sinusvormen die vervormd zijn, bijvoorbeeld door hogere harmonischen, of vierkante of driehoeksvormen. Een onmisbare functie wanneer er schakelende voedingen, motoromvormeraandrijvingen, HVAC-installaties, enz. in een circuit aanwezig zijn.
- AUTO - automatische aanpassing van het meetbereik. Bij het meten van onbekende waarden met een meter met handmatige bereikinstelling met de knop, moeten de metingen achtereenvolgens worden uitgevoerd vanaf het grootste bereik tot het bereik dat het meest nauwkeurige resultaat oplevert - anders loop je het risico het apparaat te beschadigen. In het geval van een multimeter met de AUTO-functie is het daarentegen voldoende om één meting uit te voeren en de meter zal automatisch het optimale bereik vinden. De meter start standaard in AUTO-modus
- RANGE - handmatig wijzigen van het meetbereik. Een handige functie bij het controleren van veel dezelfde componenten met een bekende waarde, bijv. een serie weerstanden. Het handmatig instellen van het bereik verkort de tijd van dergelijke metingen aanzienlijk.
- REL - bij gebruik van deze functie tijdens een meting wordt het display op nul gezet en wordt de waarde voor het display als referentieniveau genomen. De volgende meting toont het verschil tussen de gemeten waarde en de vastgehouden referentiewaarde.
- MAX/MIN/AVG - de maximum, minimum en gemiddelde waarden van de huidige meting worden op het scherm weergegeven.
- HOLD/SAVE - de huidige gemeten waarde wordt op het display weergegeven en in het geheugen opgeslagen.
Extra informatie:
- LCD-display, maximaal weergegeven resultaat: 25000
- instelbare schermverlichting
- hoorbaar en lichtsignaal in de continuïteitstest van circuit voor weerstanden lager dan 50Ω
- mogelijkheid om diode- en continuïteitstest afzonderlijk in te schakelen

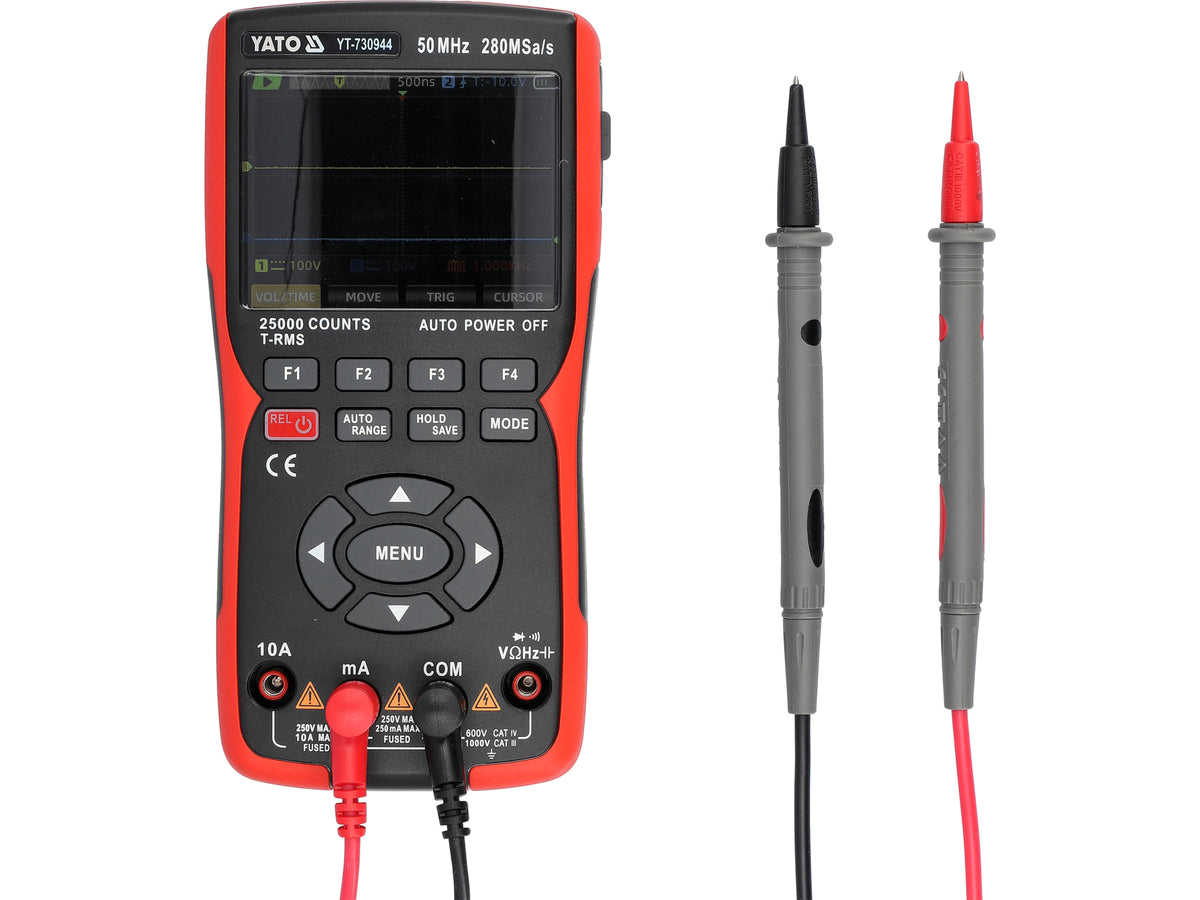

- sondes met een lengte van 14,5 cm
- kabellengte inclusief probes 97 cm
- kabeldoorsnede inclusief isolatie: 3,5 mm
- Naaldpads voor metingen aan kleine SMD-componenten

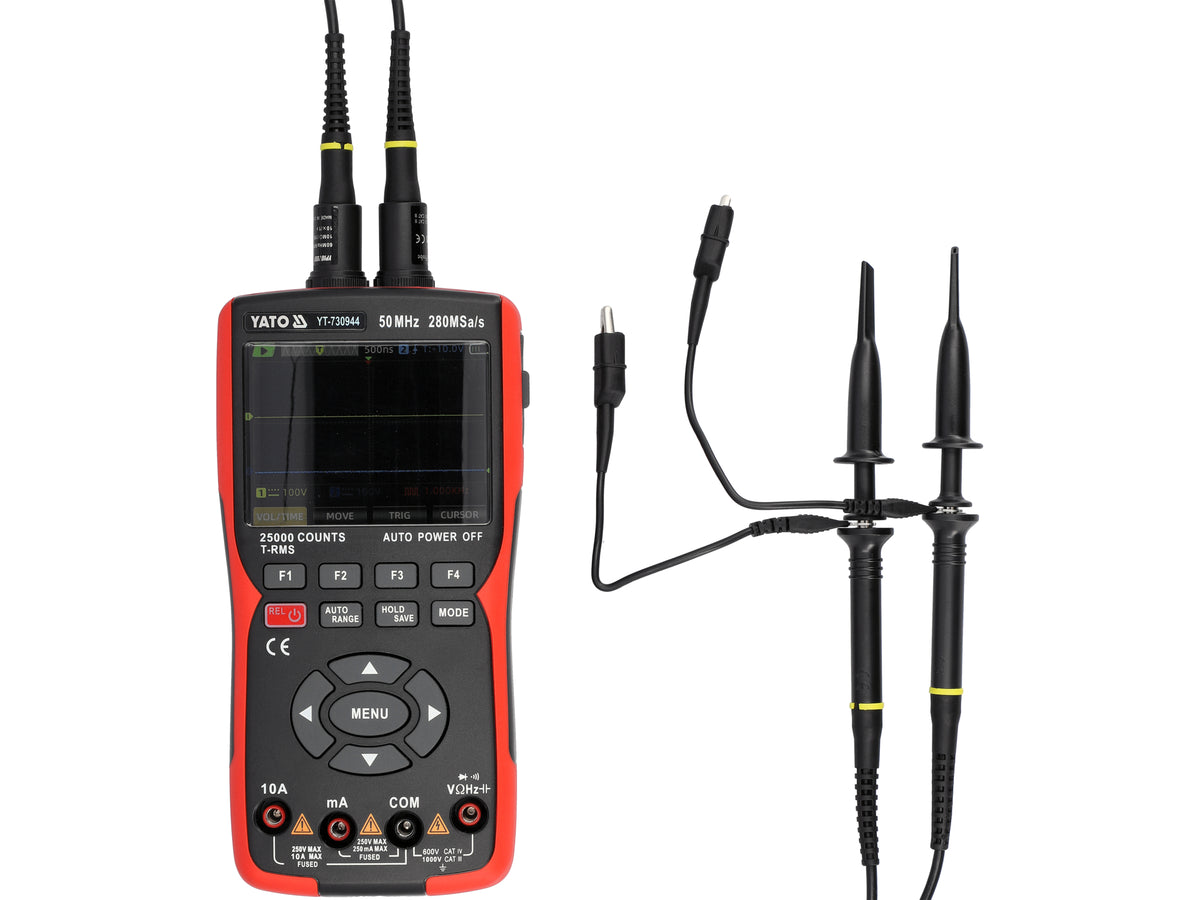

- twee P2060 oscilloscoop-probes met accessoires
- Constructie met overbelastingsbeveiliging
- ABS-behuizing
- automatische uitschakeling van de meter met instelbare tijd van 15-120 minuten
- Optie om de automatische uitschakelmodus uit te schakelen
- batterij-indicator
- zachte behuizing met ritssluiting
- voeding: 18650 Li-ion cel
