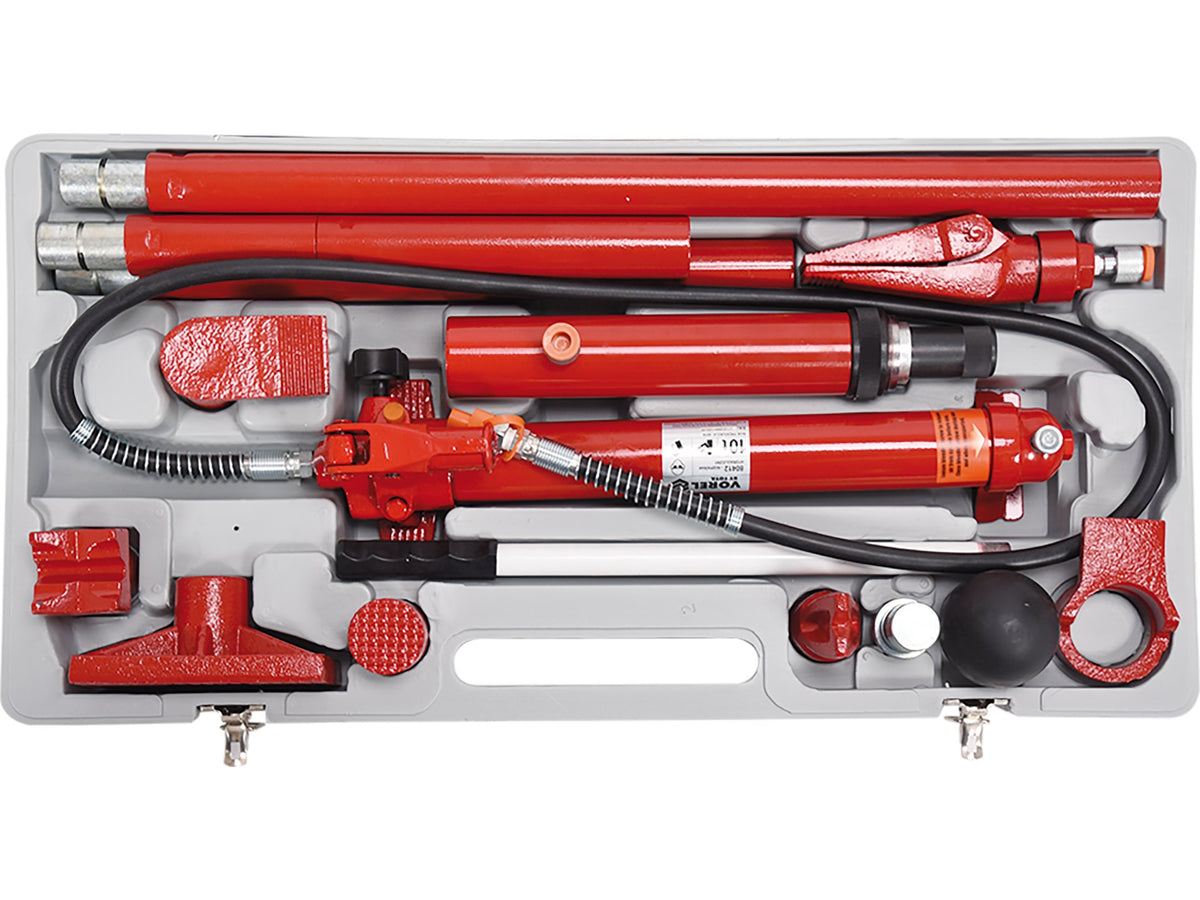

10t hydraulische spreider kunststof box
De hydraulische spreader is ontworpen voor werkplaatswerk en kan worden gebruikt voor assemblage- en plaatwerk, voor werk waarbij grote statische krachten nodig zijn.
Het apparaat is ontworpen voor:
- heffen
- uitrekken
- spreiden
- buigen
- rechtzetten
- trekken
Technische gegevens:
- set geplaatst in een transportkoffer
- gewicht [kg] - 35,4
- werkdruk [bar] - 620
- maat aansluitschroefdraad ["] - 13/16-20 UNEF
- maximale belasting [duizend kg] - 10
- zuigerslag [mm] - 150
Montage en gebruik van het hydraulische systeem:
- Sluit de pompslang aan op de cilinderaansluiting door de aansluitmoer op de schroefdraad te schroeven. Controleer of de moer goed is aangedraaid.
- Sluit de aftapkraan door deze rechtsom te draaien
- Creëer druk in de pomp door de pomphendel op en neer te bewegen. Na enkele bewegingen zal de cilinder beginnen te werken
- Draai de klep tegen de klok in om de druk in de pomp te laten ontsnappen
- Als het afvoerventiel wordt geopend, keert de actuator automatisch terug naar de ruststand. Demonteer het hydraulische systeem niet onder druk.
- De pomp kan in elke stand worden gebruikt, zowel verticaal als horizontaal. In de verticale stand van de pomp moet het uiteinde met de slang altijd naar beneden wijzen.
Het oliepeil controleren
- om het oliepeil in de pomp te controleren, plaats je de pomp in verticale positie met het uiteinde van de slang naar beneden gericht
- open de aftapkraan
- draai het ontluchtingsventiel los, verwijder de oliepeilstok en lees het oliepeil af
- corrigeer indien nodig het oliepeil zodat de olie het volledige platte oppervlak van de peilstok bedekt
De eenheid werd in de fabriek gevuld met hydraulische olie.
Gebruik alleen het juiste type olie.
Gebruik bij voorkeur HYDROL hydraulische olie met het symbool L-HL-46.
Depomp ontluchten
- om het hydraulische systeem van de pomp te ontluchten, plaatst u de pomp in verticale positie met de slang naar beneden gericht
- open de aftapklep
- open de ontluchtingsklep en verwijder de oliepeilindicatorstang
- maak enkele volledige bewegingen met de pomphendel
- sluit de aftapklep, plaats de oliepeilindicator en sluit de ontluchtingsklep
