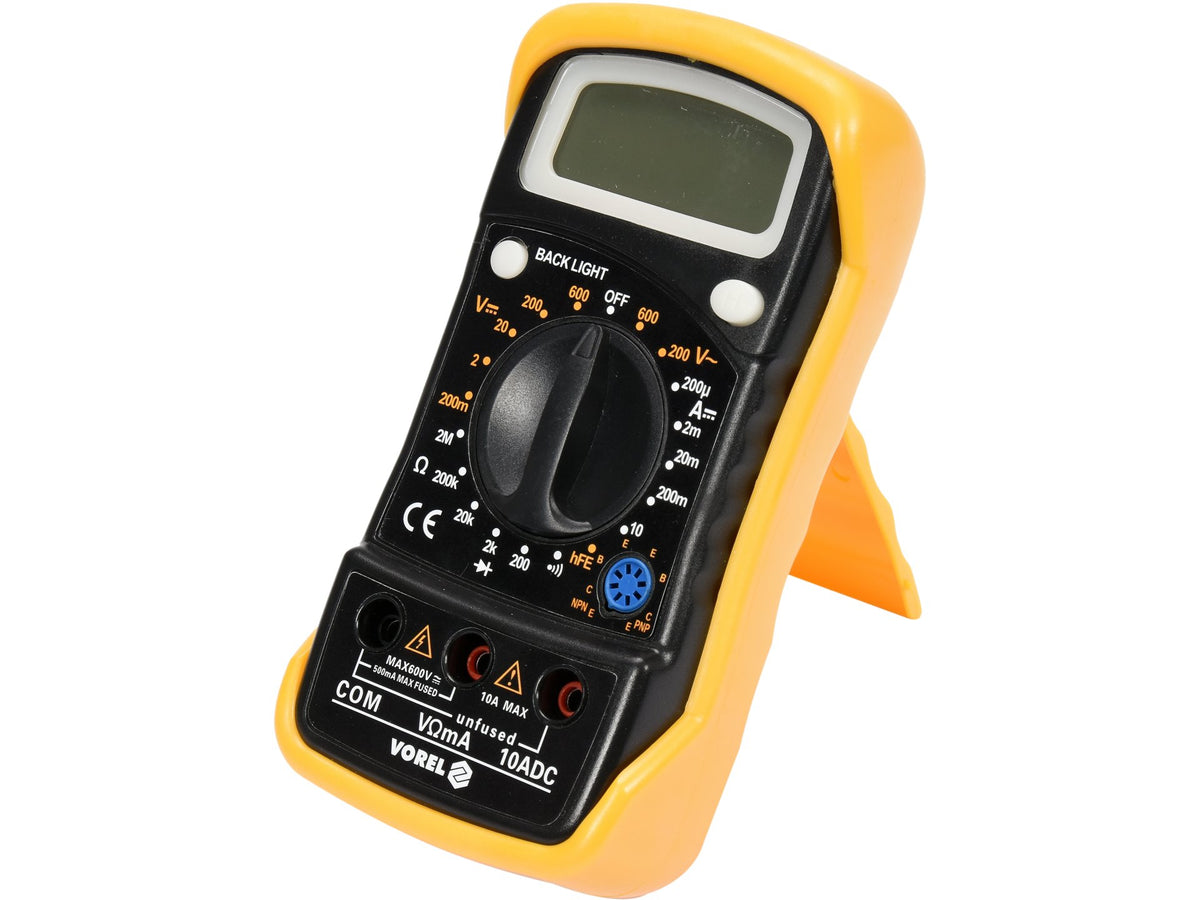

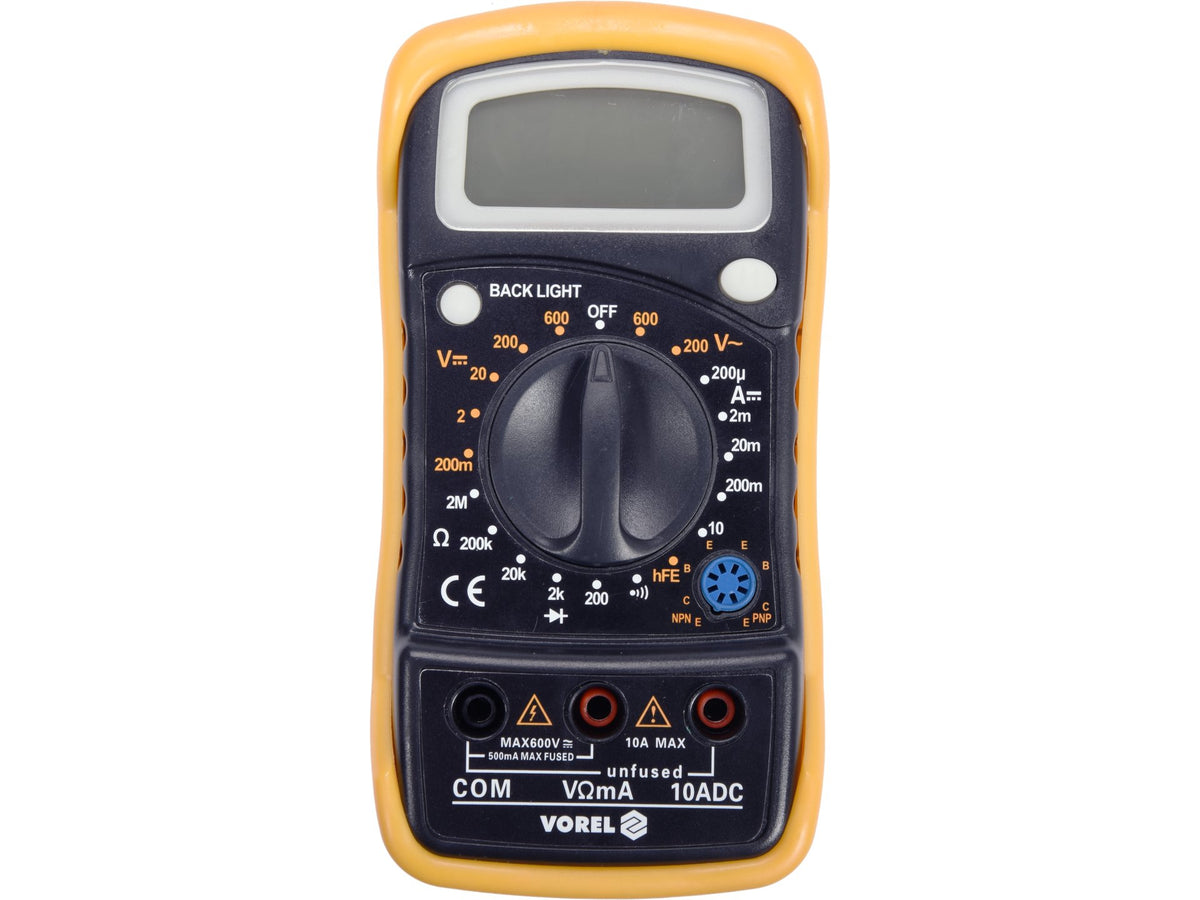

Met de 81773 universele meter met handmatig bereik voor elke meting kunnen basis- en geavanceerde elektrische metingen worden uitgevoerd. Extra bescherming tegen mechanische schade wordt geboden door het zogenaamde holster - een rubberen omhulsel dat over de behuizing van het apparaat is gespannen.
Basismetingen:
- AC-spanningsmeting: A.C. 0-600 V
- DC-spanningsmeting: GELIJKSPANNING 0-600 V
- DC stroommeting: GELIJKSTROOM 0-10 A
- weerstandsmeting: 0-2 MΩ
- diodetest:IF 1 mA,UR 1,5 V
- circuitdoorgangstest: 0-100 Ω
Extra metingen:
- hFe transistortest: 0-1000, ingebouwde meetbus
Meetnauwkeurigheden:
Voorbeeld van nauwkeurigheidsbepaling voor AC-spanningsmeting. Berekening voor meetresultaat: 235 V
- De meetnauwkeurigheid van de 81773 meter voor dit bereik is: ±(2% + 10), resolutie 1 V
- Berekening van de meetfoutformule: (meetresultaat x 2%) + 10 x resolutie
- berekening: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V
Resultaat inclusief meetfout voor indicatie 235 V = 235 ± 14,7 V*
- Resultaat inclusief meetfout voor DC-spanningsmeting indicatie 12 V = 12 ± 0,146 V
Een tabel met de resolutie en nauwkeurigheid voor de betreffende meting is te vinden in de gebruiksaanwijzing.
*De 81773 meter heeft geen echte rms meetfunctie, daarom is het bovenstaande resultaat alleen feitelijk correct voor een echte sinusgolf.
Ingebouwde functies:
- DATA HOLD - houdt de huidige gemeten waarde vast op het display
Extra informatie:
- LCD-display, maximaal weergegeven resultaat: 1999

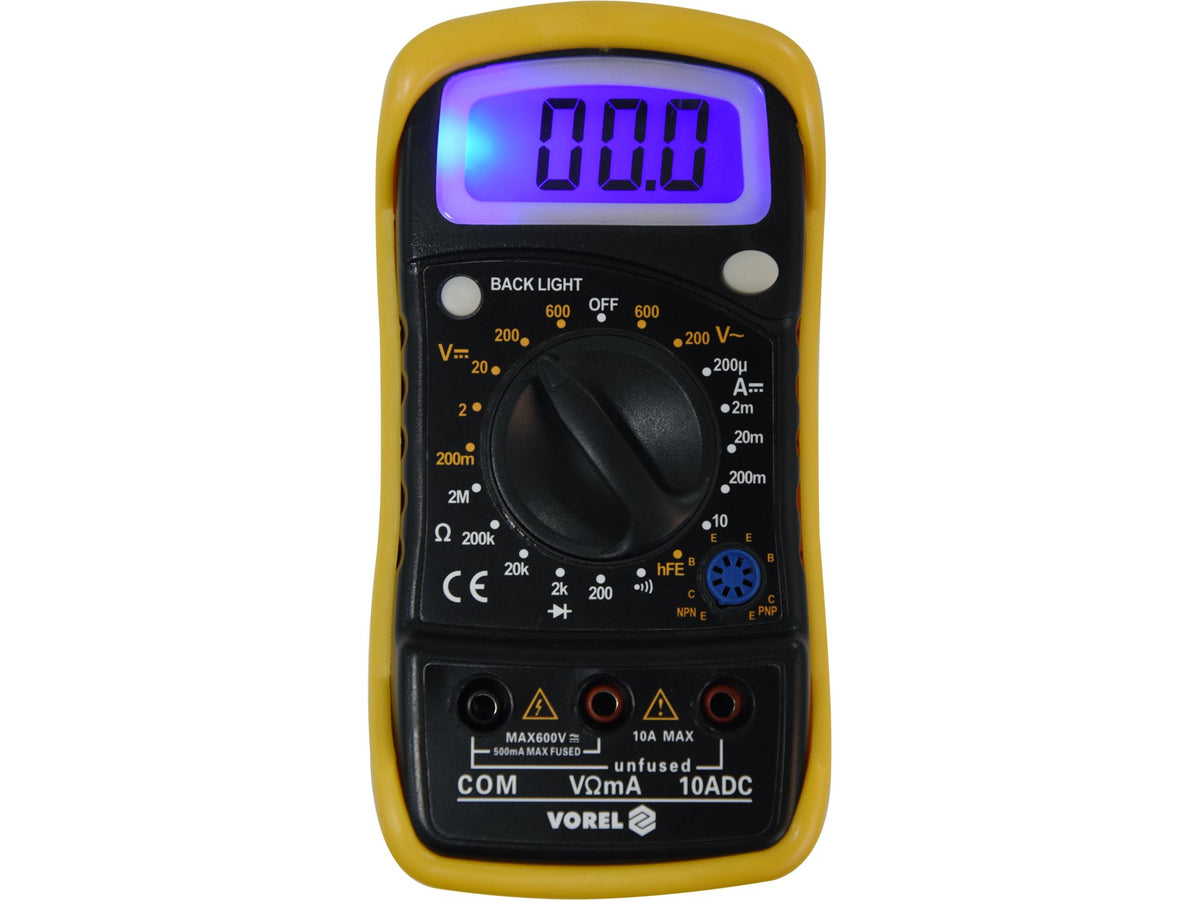

- achtergrondverlichting van het scherm
- akoestisch signaal in de continuïteitstest voor weerstanden onder 30 Ω

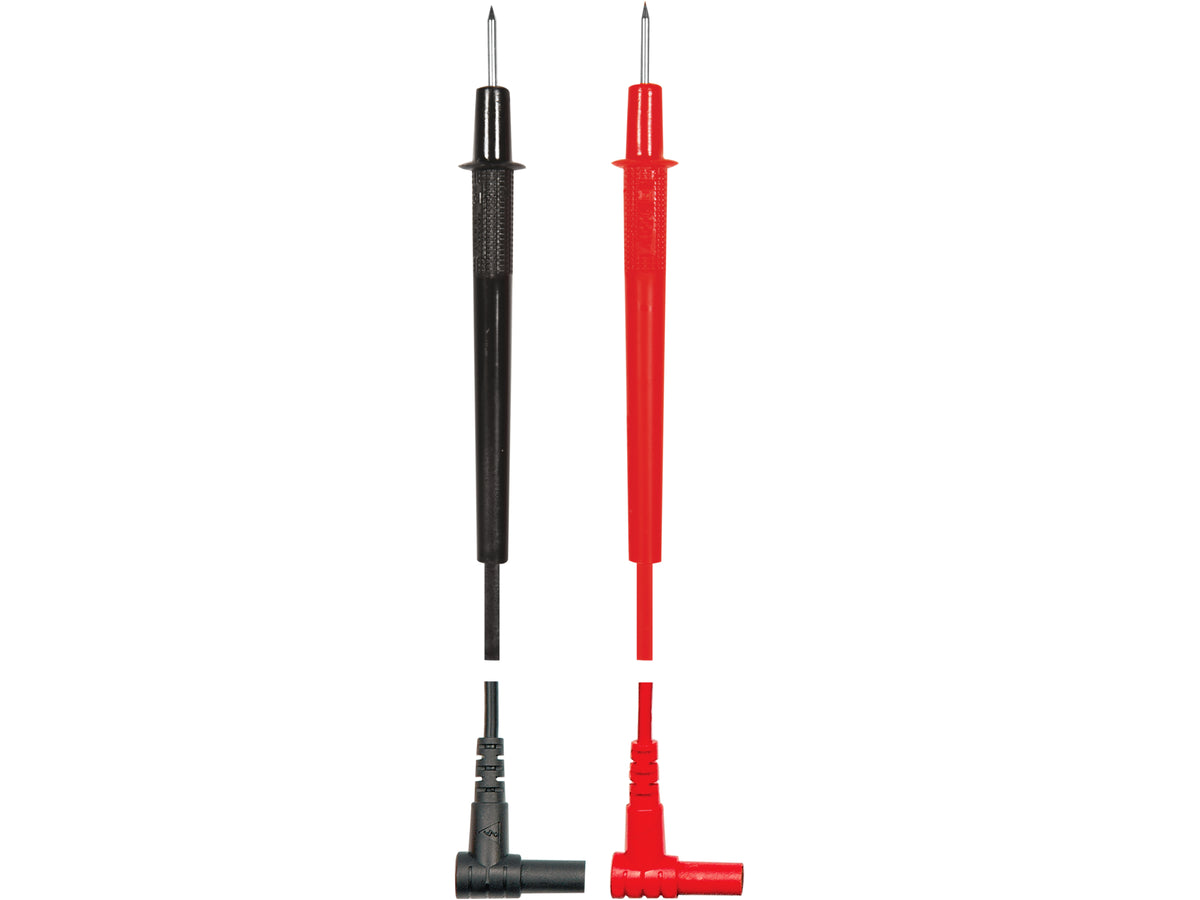

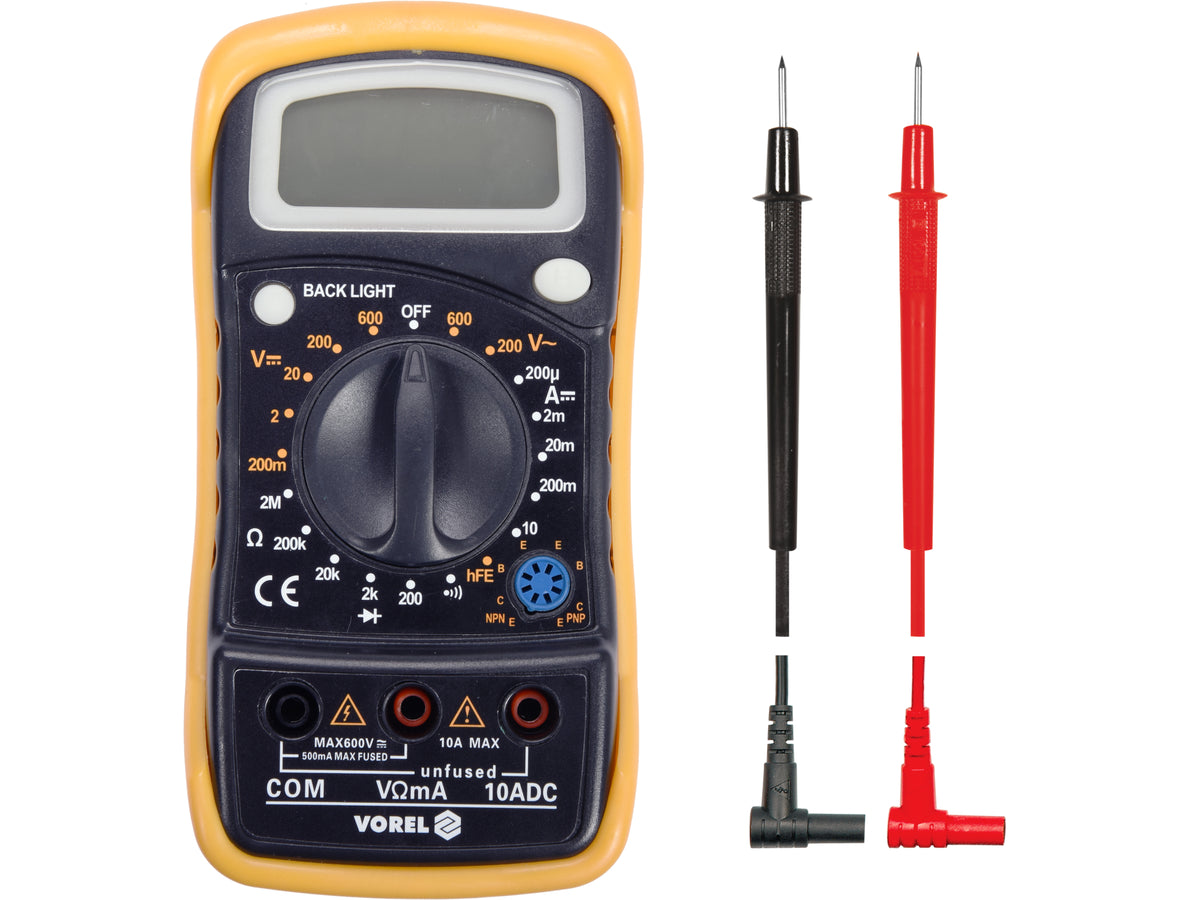

- meetsondes inbegrepen
- constructie met overbelastingsbeveiliging, 10 A meetcontactdoos zonder zekering
- behuizing van ABS-kunststof + zogenaamde holster, d.w.z. een rubberen omhulsel dat de meter beschermt tegen mechanische schade
- batterij-indicator
- voeding: 9V (6F22) batterij
Let op!
Bij het meten van onbekende waarden met een meter met handmatige bereikverandering met behulp van de knop, moeten de metingen achtereenvolgens worden uitgevoerd vanaf het grootste bereik tot het bereik dat het meest nauwkeurige resultaat oplevert - anders bestaat het risico dat het apparaat beschadigd raakt.
