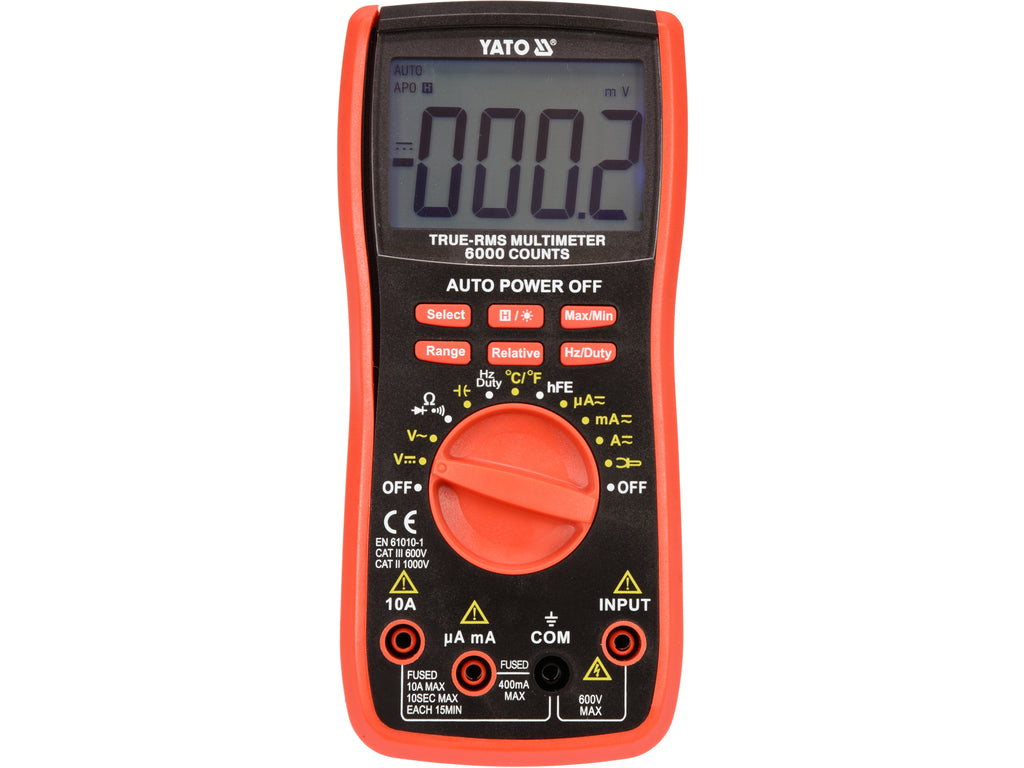

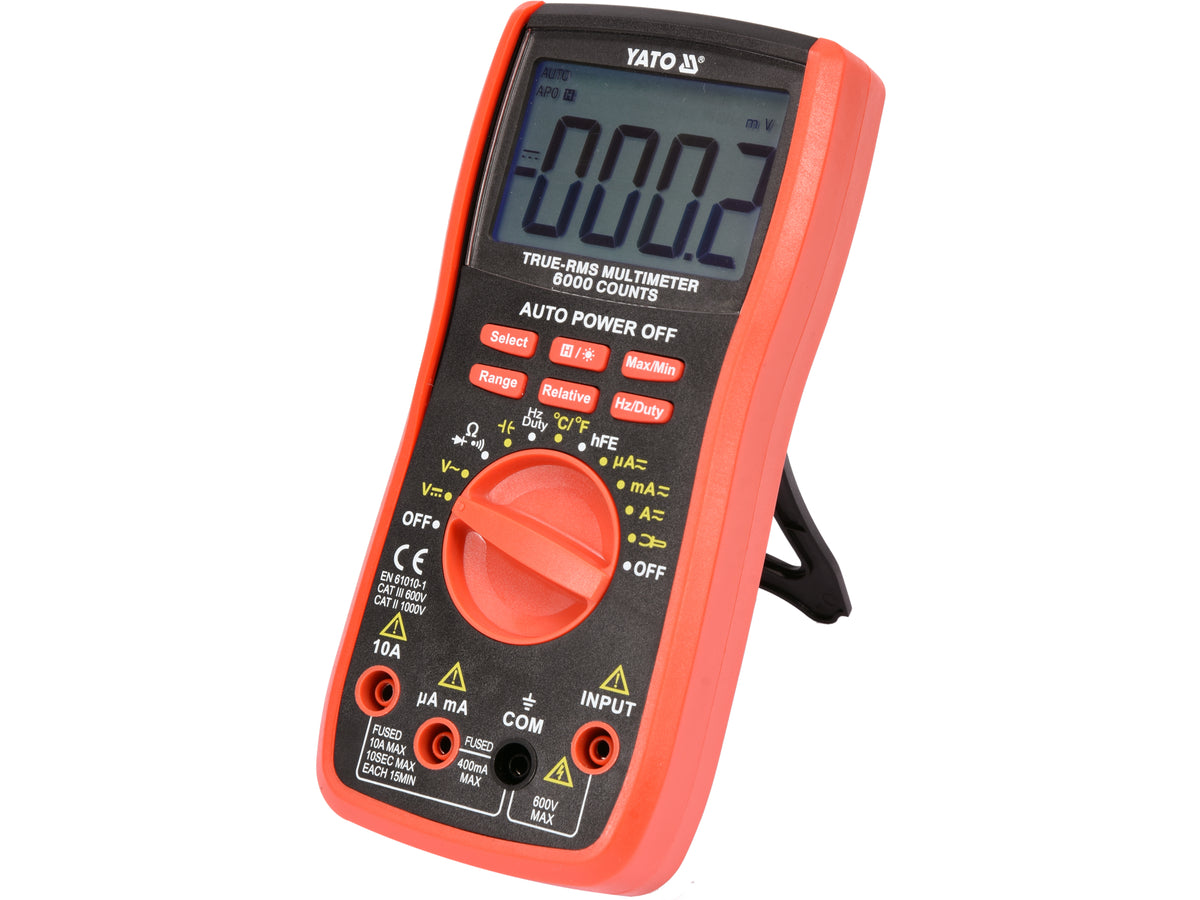

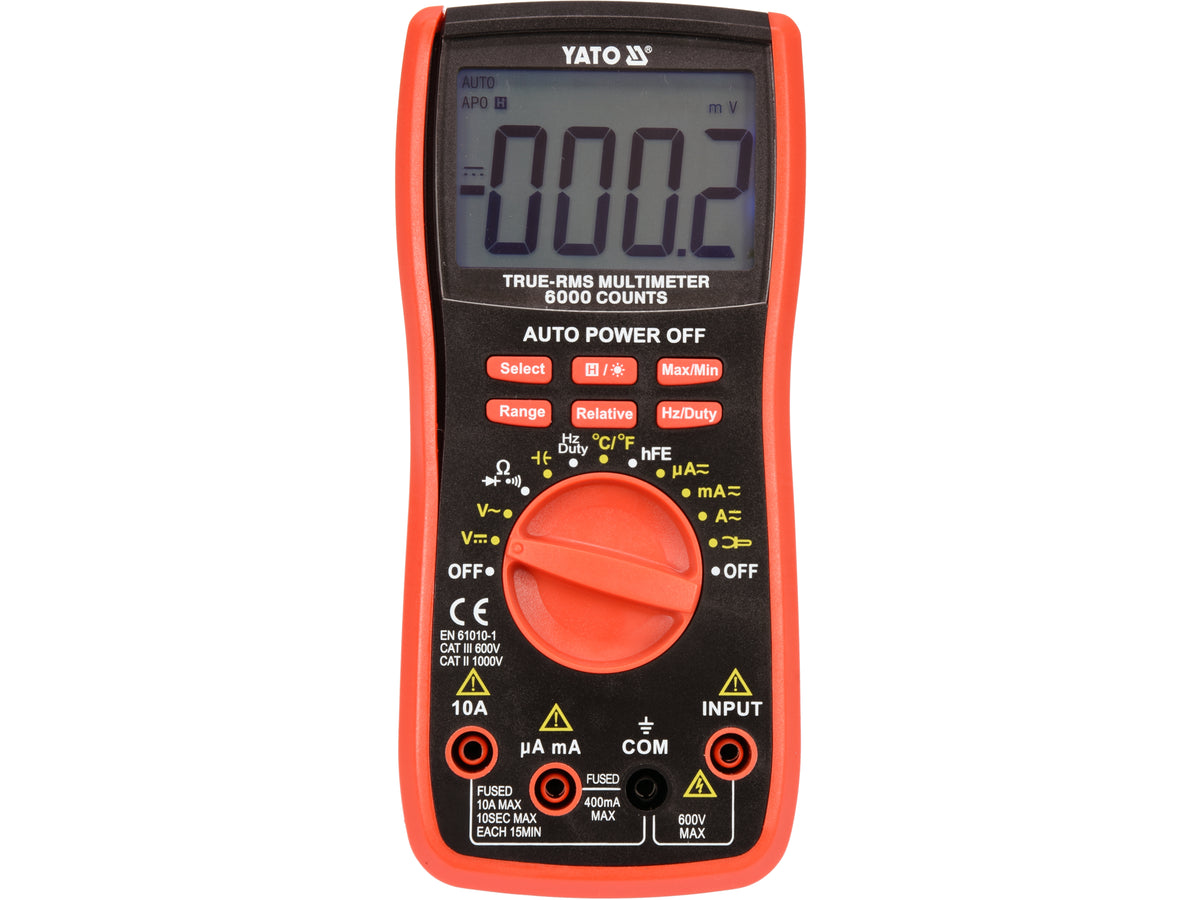

Met de universele meter YT-73085 met TRUE RMS-functie en automatisch bereik voor elke meting kunnen basis- en geavanceerde elektrische metingen worden uitgevoerd. Naast de snelle werking is het onbetwistbare voordeel de mogelijkheid om een extra accessoire te gebruiken in de vorm van meetklemmen, bijv. YT-73090 voor het meten van hoge stromen.
Basismetingen:
- AC-spanningsmeting: WISSELSPANNING 0-600 V, WARE RMS
- DC-spanningsmeting: GELIJKSPANNING 0-600 V
- wisselstroommeting: A.C. 0-10 A, WARE RMS
- DC-stroommeting: Gelijkstroom GELIJKSTROOM 0-10 A
- weerstandsmeting: 0-60 MΩ
- diodetest:IF 0,8 mA,UR 3,3 V
- circuitdoorgangstest: 0-100 Ω
Extra metingen:
- condensatormeting: 0-60 mF
- frequentiemeting: 0-10 Mhz
- temperatuurmeting: -40 tot 1370°C
- vulfactor meting: 0,1-99%
- hFe transistortest: 0-1000, afneembare meetadapter
Meetnauwkeurigheden:
Voorbeeld van nauwkeurigheidsbepaling voor AC-spanningsmeting. Berekening voor meetresultaat: 235 V
- Meetnauwkeurigheid van YT-73085 meter voor dit bereik is : ±(1% + 8), resolutie 0,1 V
- Berekening van de meetfoutformule: (meetresultaat x 1%) + 8 x resolutie
- berekening: (235 x 1%) + 8 x 0,1 = 2,35 + 0,8 = 3,15 V
Werkelijk resultaat inclusief meetfout voor indicatie 235 V = 235 ± 3,15 V
- Werkelijk resultaat inclusief meetfout voor een DC-spanningsmeetindicatie 12 V = 12 ± 0,126 V
- werkelijk resultaat inclusief meetfout voor de indicatie van wisselstroommeting 8 A = 8 ± 0,3 A
Een tabel met de resolutie en nauwkeurigheid voor de meting is te vinden in de handleiding.
Ingebouwde functies:
- TRUE RMS - een meter met deze functie geeft de werkelijke rms-waarde van de AC-spanning/spanning weer. In tegenstelling tot middelingsmeters geven apparaten met true rms niet alleen de juiste waarde weer voor sinusvormen, maar ook voor sinusvormen die vervormd zijn, bijvoorbeeld door hogere harmonischen, of vierkante of driehoeksvormen. Een onmisbare functie wanneer er schakelende voedingen, motoromvormeraandrijvingen, HVAC-installaties, enz. in een circuit aanwezig zijn.
- AUTO - automatische aanpassing van het meetbereik. Bij het meten van onbekende waarden met een meter met handmatige bereikinstelling met de knop, moeten de metingen achtereenvolgens worden uitgevoerd vanaf het grootste bereik tot het bereik dat het meest nauwkeurige resultaat oplevert - anders loop je het risico het apparaat te beschadigen. In het geval van een multimeter met de AUTO-functie is het daarentegen voldoende om één meting uit te voeren en de meter zal automatisch het optimale bereik vinden. De meter start standaard in AUTO-modus
- RANGE - handmatig wijzigen van het meetbereik. Een handige functie bij het controleren van veel dezelfde componenten met een bekende waarde, bijv. een serie weerstanden. Handmatig instellen van het bereik verkort de tijd van dergelijke metingen aanzienlijk.
- SELECT - wijzigen van de meetmodus, bijv. overschakelen van het meten van de weerstand naar het testen van een diode of het testen van de continuïteit van een circuit.
- RELATIEF - bij gebruik van deze functie tijdens een meting wordt het display op nul gezet en wordt de waarde voor het display als referentieniveau genomen. De volgende meting toont het verschil tussen de gemeten waarde en de vastgehouden referentiewaarde.
- HZ/Duty - wanneer de knop is ingesteld op frequentiemeting, zal de knop de instelling wijzigen naar vulfactor/ duty cycle meting.
- DATA HOLD [H] - houdt de huidige gemeten waarde vast op het display
- MAX/MIN - behoudt de maximum- of minimumwaarde van de huidige meting op het display
Extra informatie:
- LCD-display, maximaal weergegeven resultaat: 5999
- achtergrondverlichting van het display
- geluidssignaal in de continuïteitstest voor weerstanden lager dan 50 Ω
- mogelijkheid om diode- en continuïteitstest afzonderlijk in te schakelen

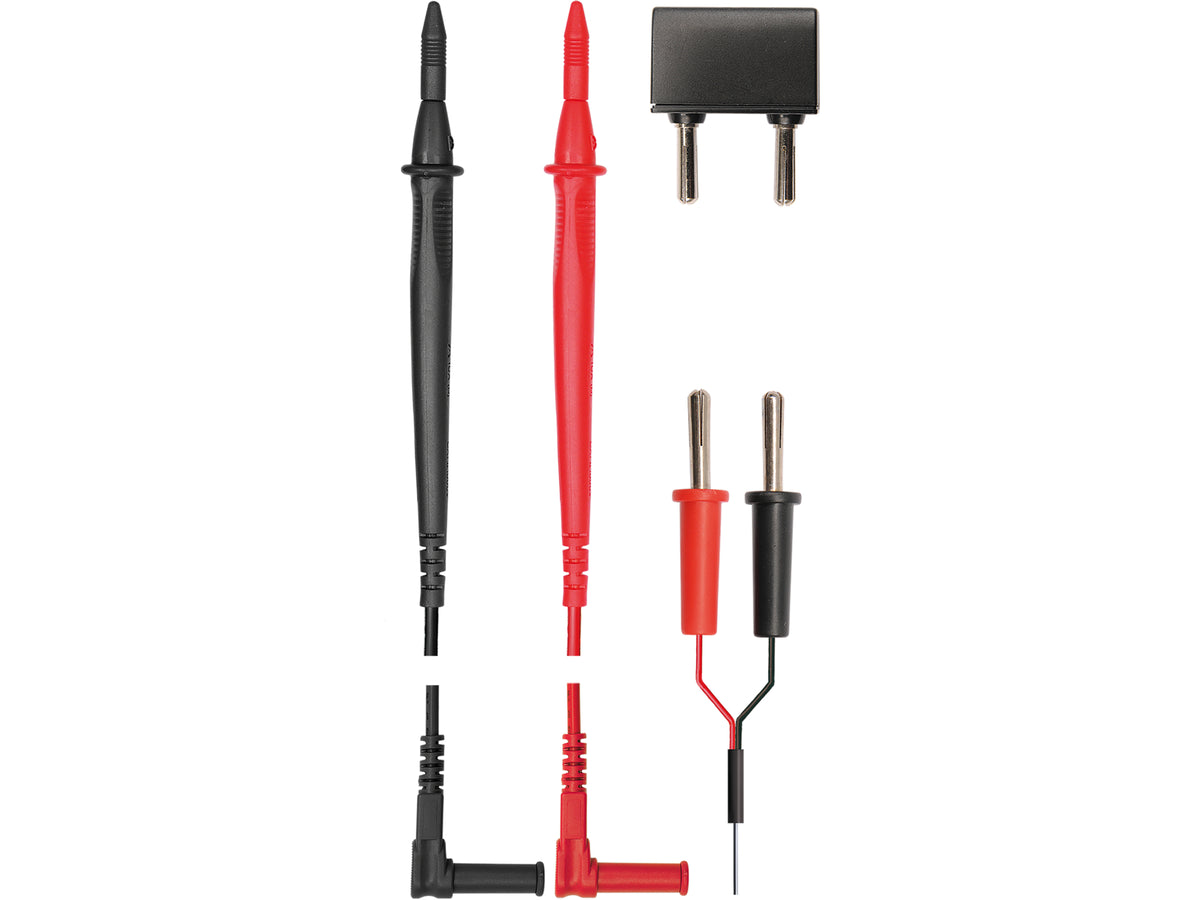

- testsondes, temperatuursonde, transistortestadapter inbegrepen
- constructie met overbelastingsbeveiliging
- behuizing van ABS-kunststof + zogenaamde holster, d.w.z. rubberen omhulsel dat de meter beschermt tegen mechanische schade
- magnetische hanger om de meter te bevestigen aan een metalen oppervlak zoals de motorkap van een auto
- automatische uitschakeling van de meter na 15 minuten
- batterij-indicator
- voeding: 9 V batterij (6F22)
