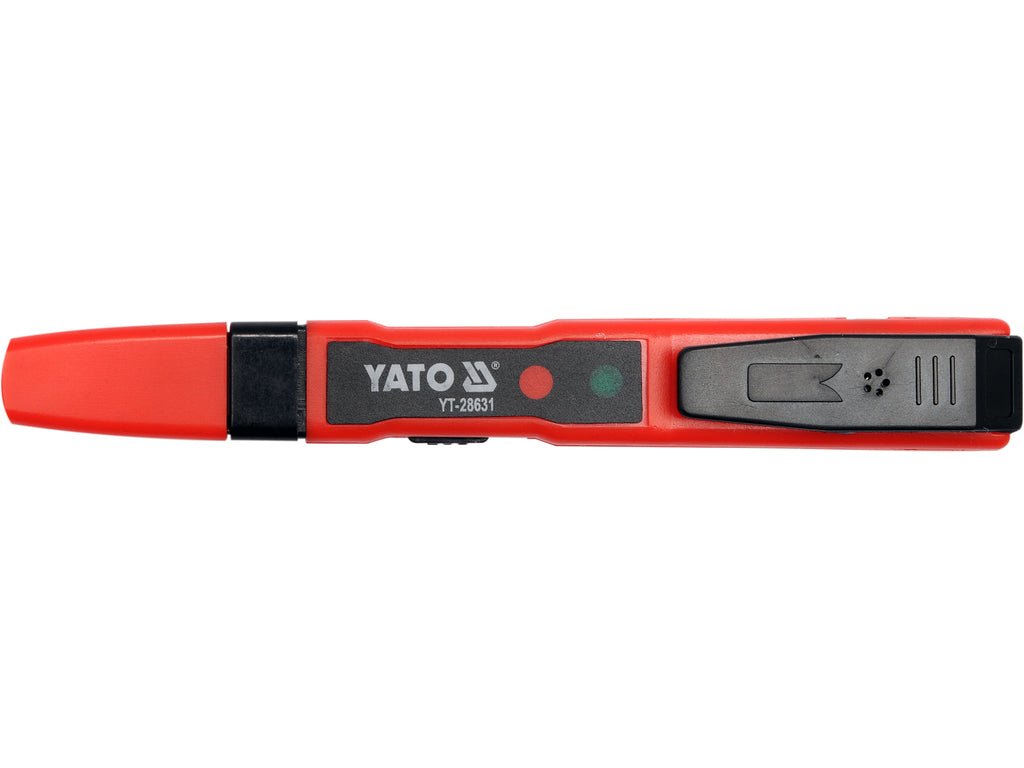

De YT-28631 Spanningstester is een universele tester die onder andere kan fungeren als een traditionele tester en ook als een draadloze spanningsindicator. Het maakt het mogelijk om de aanwezigheid van elektrische spanning vast te stellen, wisselspanning te detecteren, bijvoorbeeld onder pleisterwerk, maar ook om een draadcontinuïteitstest uit te voeren en de conditie van batterijen of oplaadbare batterijen te controleren. De aanwezigheid van spanning wordt aangegeven door het oplichten van een van de LED's in de behuizing van het testapparaat.
Functies van de tester:
- detectie van wisselspanning via contactmethode: 70 - 250 V
- Detectie van wisselspanning door inductieve methode: 70 - 1000 V
- batterijcontrole via de contactmethode: 1,5 tot 9 V
- kabelcontinuïteitstest door contactmethode: 0 - 100 MΩ
Technische gegevens:
- totale lengte: 140 mm
- bladbreedte: 3,0 mm
- hoorbare en zichtbare signalering (LED)
- gevoeligheidsinstelling van de tester voor de inductieve methode: [hoog - laag
- voeding: 2x1,5 V; LR44
Contactmethode:
Maakt spanningsdetectie, batterijcontrole en continuïteitstest mogelijk. Om de aanwezigheid van een fase in een stopcontact te controleren, zet je de tester in de stand [O] en steek je de punt van de tester in het gat van het stopcontact. Het oplichten van de rode LED geeft de aanwezigheid van fase aan. Bij deze methode wordt het afgeraden om het contact aan de zijkant van het handvat aan te raken. Het aanraken van het contact geeft geen risico op een elektrische schok, maar verhoogt de gevoeligheid van de tester en kan de indicatie vervalsen.
De batterijstatus controleren:
Zet de tester in de stand [O]. Raak vervolgens het contact aan de zijkant van de handgreep aan, plaats het blad van de tester tegen de met "+" gemarkeerde accupool en raak met de andere hand de met "-" gemarkeerde accupool aan. Als de LED oplicht, geeft dit aan dat er nog steeds spanning in de accu zit. De tester kan de toestand van batterijen of oplaadbare batterijen controleren die bedoeld zijn om een verscheidenheid aan elektrische apparaten tussen 1,5V en 9V van stroom te voorzien. Deze methode mag niet worden gebruikt om batterijen of accu's met een hogere spanning te controleren. Test geen batterijen of accu's die verbonden zijn met een elektrisch circuit.
De continuïteit van de draden controleren:
Zet de tester in de stand [O] of [L]. Raak vervolgens het contact aan de zijkant van de handgreep aan, plaats het blad van de tester op een gestript uiteinde van de draad en pak met de andere hand het andere gestripte uiteinde van de draad vast. Als de tester in de [O] stand staat, wordt de continuïteit van de draad aangegeven door een rode LED. In de stand [L] gaat een groene LED branden en klinkt er een pieptoon. Het is verboden om met deze methode de continuïteit van stroomvoerende draden of draden in een elektrisch circuit te controleren.
Inductieve methode:
Maakt contactloze detectie van wisselspanning mogelijk, zelfs onder pleisterwerk. Om bijvoorbeeld de aanwezigheid van spanning in een geïsoleerde kabel te controleren, zet je de tester in de [L] positie. Houd vervolgens het blad vast en breng het metalen contact van de bovenkant van het handvat dicht bij de geïsoleerde draad. Een groene LED zal oplichten en een pieptoon zal de aanwezigheid van spanning in de te testen draad aangeven. Je kunt de gevoeligheid van de methode verhogen door de knop om te zetten van [L] naar [H]. Deze methode maakt ook "contactloze" detectie van een breuk in een stroomvoerende elektrische kabel mogelijk. Op het punt van de breuk stopt de tester met het signaleren van de aanwezigheid van spanning. Het is ook mogelijk om de tester om te keren en naar spanning te zoeken met behulp van de punt van het grootzeil. Bij het zoeken naar draden onder pleisterwerk moet er echter op gelet worden dat er geen krassen op de muur komen.
