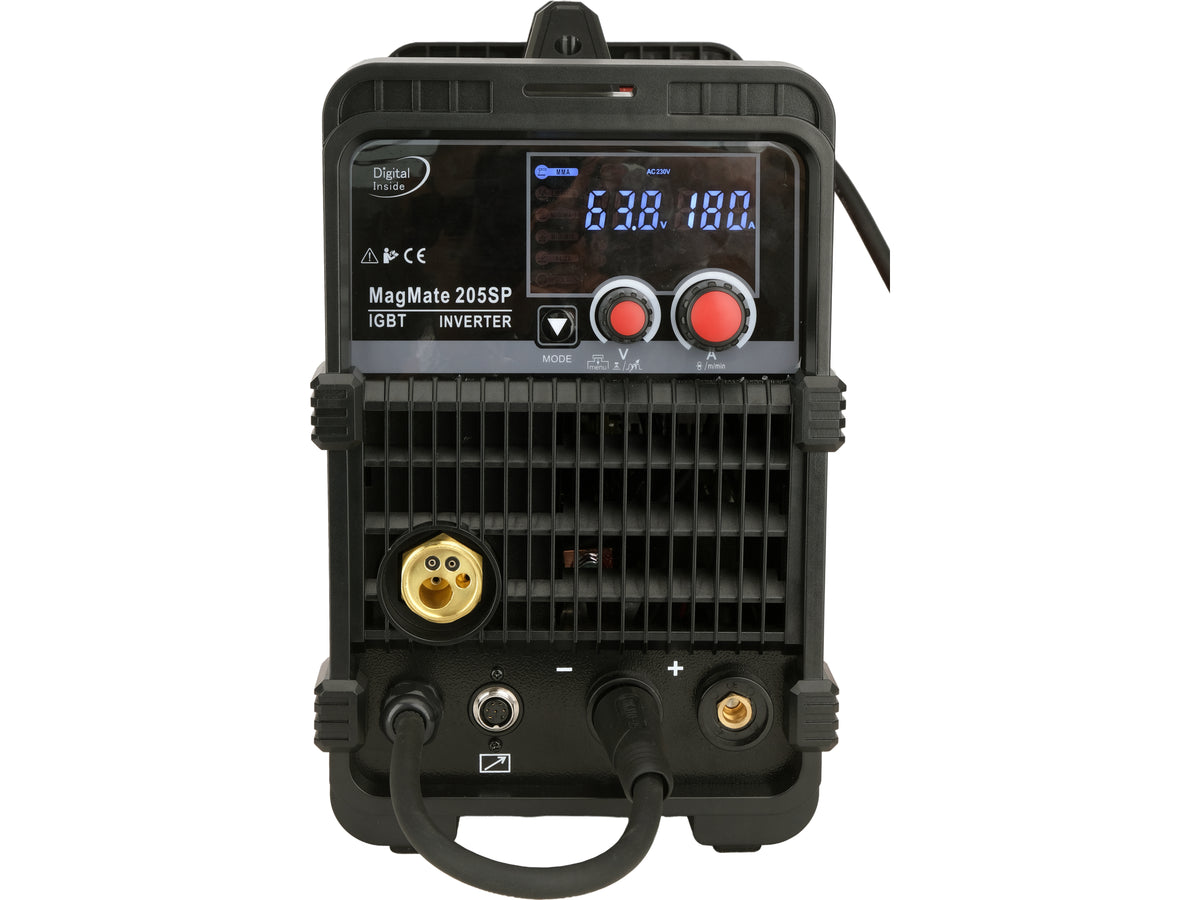

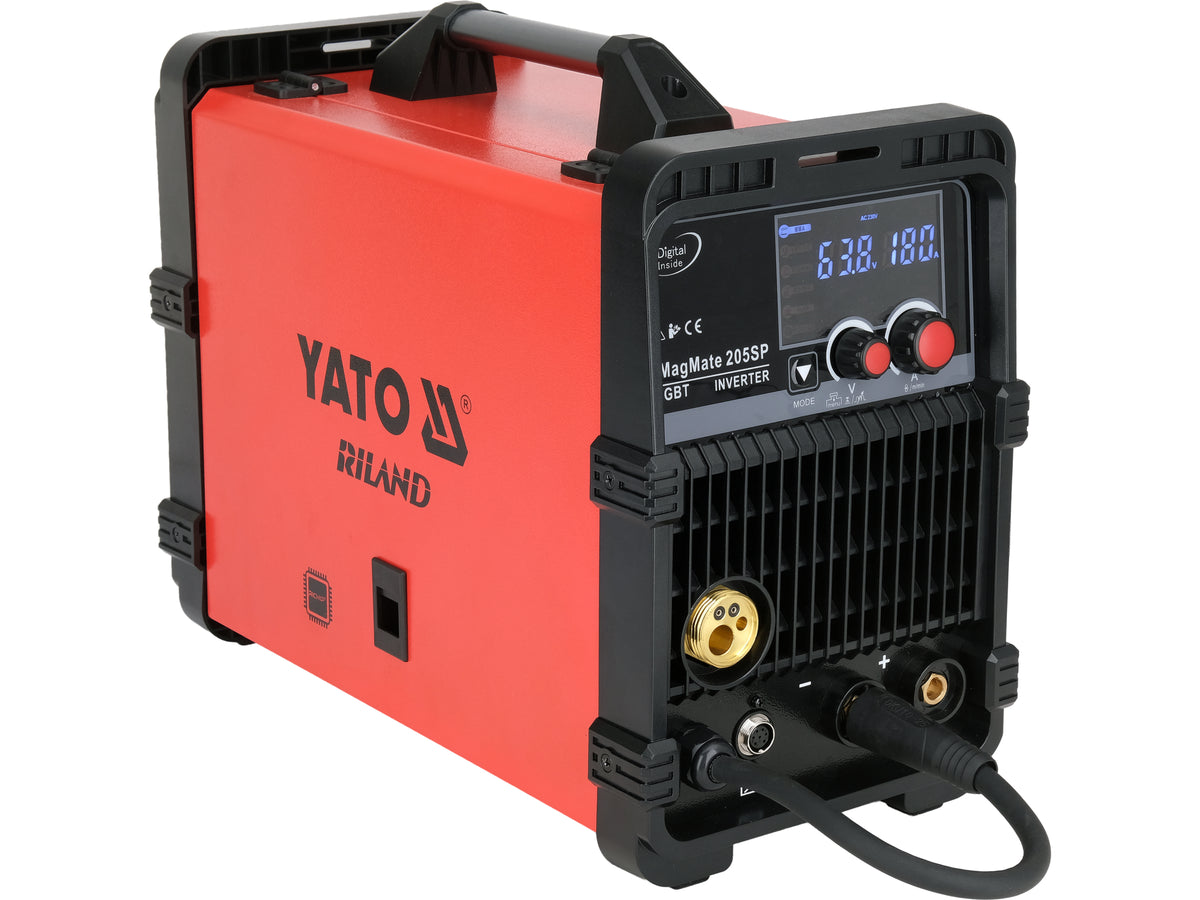

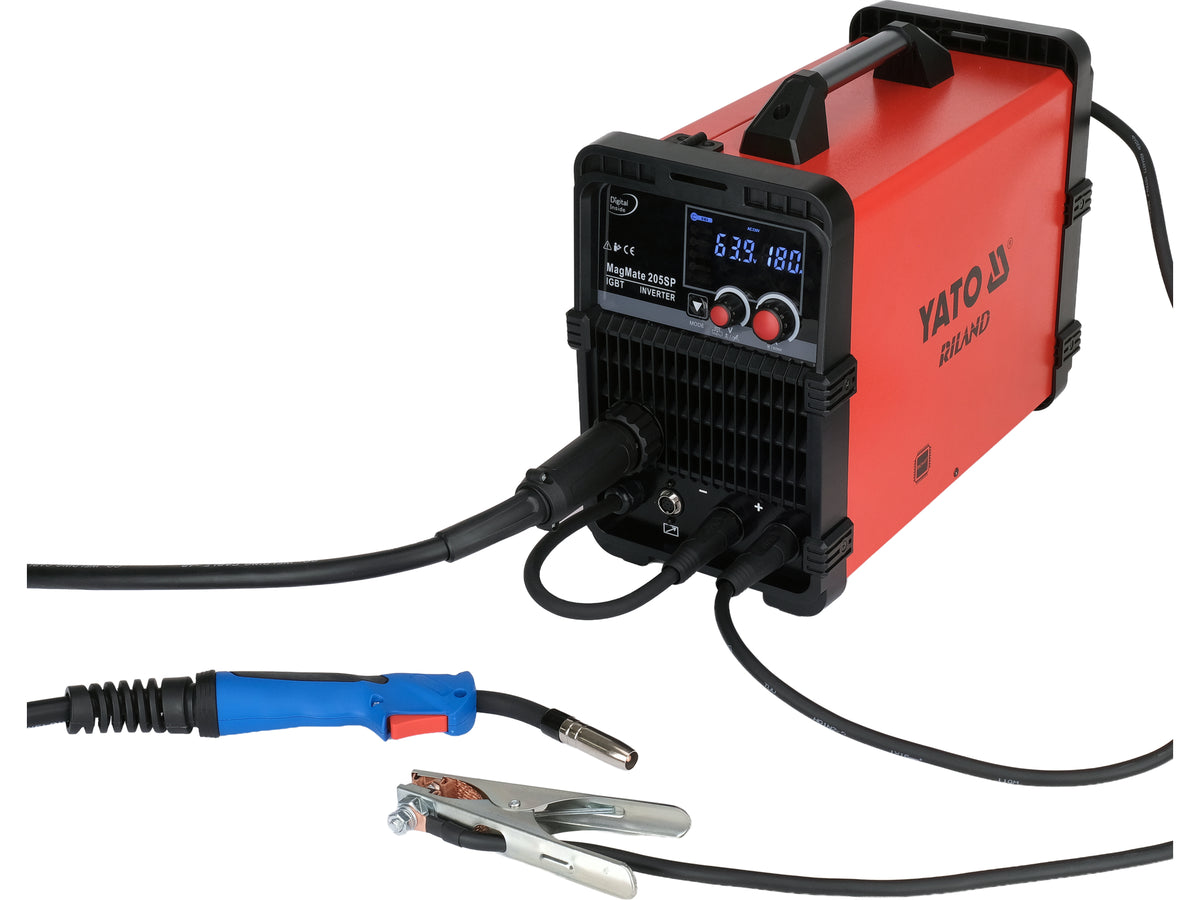

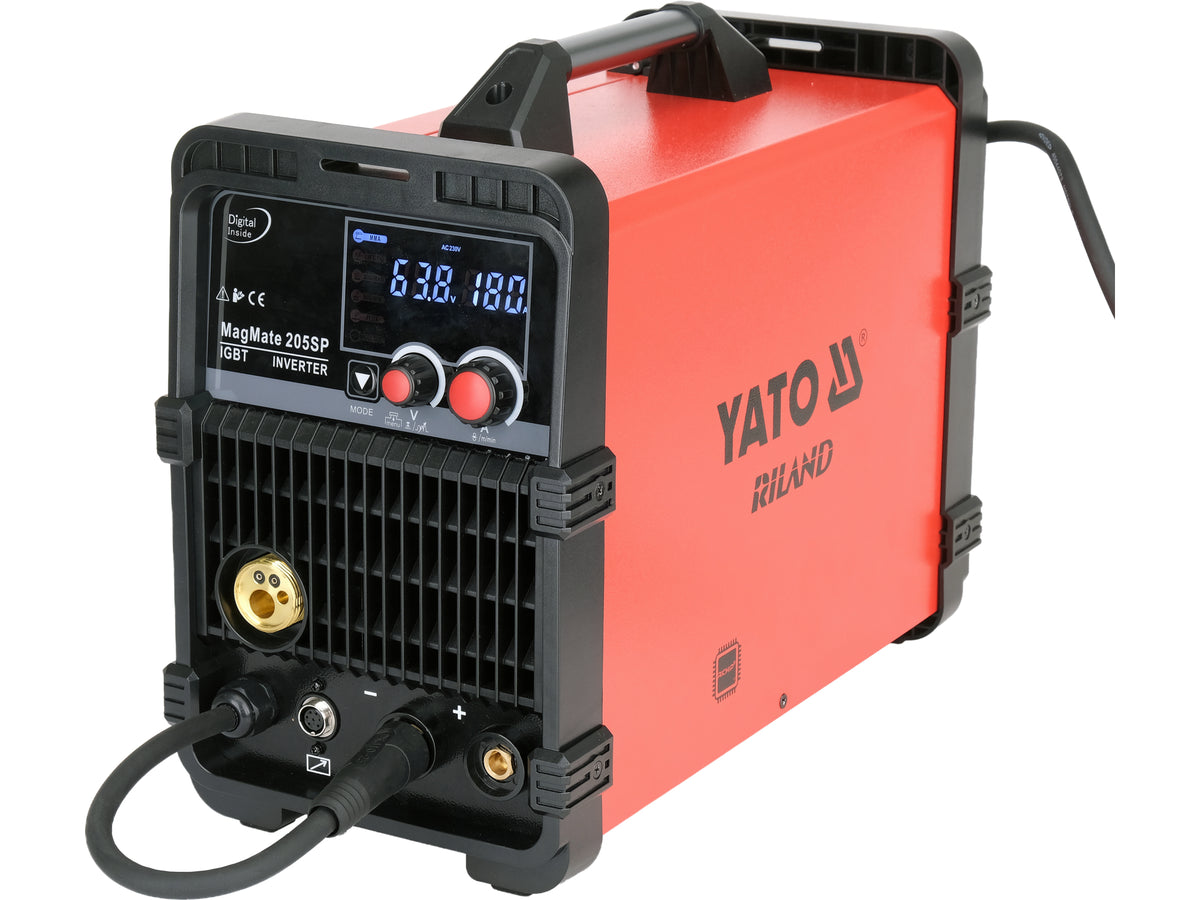

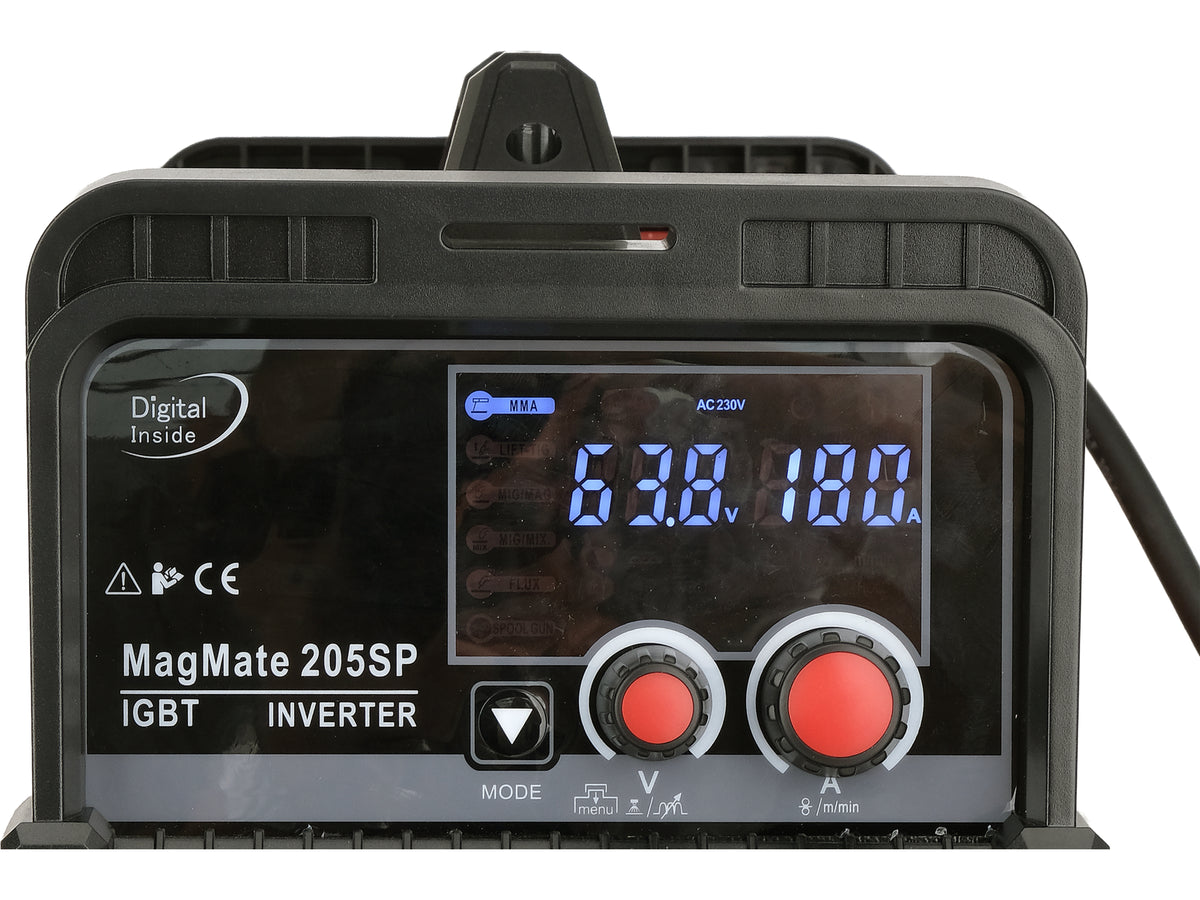

Inverterlasapparaat MagMate 205SP YT-81401 is een geavanceerd, veilig en betrouwbaar apparaat voor het lassen met massief draad in een beschermgas (MIG-MAG) en met zelfbeschermd draad (FLUX) zonder beschermgas. Het voldoet aan alle CE-eisen voor lasapparatuur. Het heeft een goedgekeurde bescherming tegen elektrische schokken van hoge spanning.
Het is uitgerust met een LC-filter dat andere apparaten die op hetzelfde netwerk zijn aangesloten beschermt tegen spanningspieken die tijdens het lassen ontstaan. Alle technische parameters zijn conform de werkelijkheid en het lasproces zelf is stabiel en aangenaam.
MIG-MAG en FLUX behoren tot de eenvoudigere lasmethoden,onder andere vanwege de draadvoeder die automatisch het lasmateriaal naar de te verbinden plaatsen aanvoert. Het bedienen van de laspistool is intuïtief. Het leren van het verschil tussen 2-takt en 4-takt duurt slechts enkele seconden. De training bestaat voornamelijk uit het ontwikkelen van de vaardigheid om de juiste afstand tot het te lassen onderdeel te behouden, terwijl een gelijkmatige beweging langs de lasnaad wordt gehandhaafd en het beheersen van de instellingen van de lasmachine.
MagMate 205SP is een geavanceerd apparaat. Echter, in de synergistische werkmodus is het zeer eenvoudig te bedienen. De synergistische werkmodus is ideaal voor beginnende gebruikers. Met de ontwikkeling van vaardigheden kan het apparaat, dankzij de mogelijkheid om onder andere de lasspanning, de draadvoersnelheid, de inductie en de booglengte aan te passen, worden afgestemd op persoonlijke vereisten. Een lasstroom tot 200 A maakt het mogelijk om correct te lassen met profielen en stalen onderdelen met een wanddikte tot 10 mm.
MagMate 205SP is ontstaan uit de samenwerking van de teams van YATO en RILAND. De eigenaar van het merk Riland is een beursgenoteerd bedrijf in Shanghai dat gespecialiseerd is in lasapparatuur. Als een van de leiders op de Chinese markt investeert het aanzienlijke middelen in onderzoek en ontwikkeling. Een van de resultaten van dit werk is een microprocessor die speciaal is ontworpen voor lasapparatuur en die het gehele lasproces zelfstandig beheert. De unieke manier van het bemonsteren van de lasstroom en het beheren van het stroomtransformatieproces resulteert in een ongekende eenvoud bij het leggen van een correcte lasnaad op dit prijsniveau.
De microprocessor RICHIP is in staat om de parameters van het lasproces tot wel tweehonderd miljoen keer per seconde te analyseren en maakt het mogelijk om de nieuwste generatie IGBT-transistoren met een snelheid van tot zeventig duizend keer per seconde aan te sturen. Hierdoor worden onder andere de lasstroom en -spanning aangepast aan de actuele lasomstandigheden met een snelheid van maar liefst zeventig duizend keer per seconde, en elke beslissing over de mate van opening/sluiting van de transistor wordt genomen op basis van meer dan 2800 monsters!
RICHIP is een all-in-one oplossing. Er is geen behoefte aan extra elektronische schakelingen voor specifieke lasfuncties, zoals bijvoorbeeld ARC LENGTH of INDUCTANCE. Het ontbreken van extra schakelingen verlaagt de storingsgevoeligheid van het apparaat, waardoor de invloed van storingen die tijdens het stroomtransformatieproces worden gegenereerd op de laskwaliteit marginaal is en volledig wordt geneutraliseerd door het aantal monsters.
Basisgegevens:
- lasstroom MIG-MAG/FLUX: 30-200 A
- draaddiameter: 0,8/0,9/1,0 mm
- gewicht: van de rol: tot 5 kg

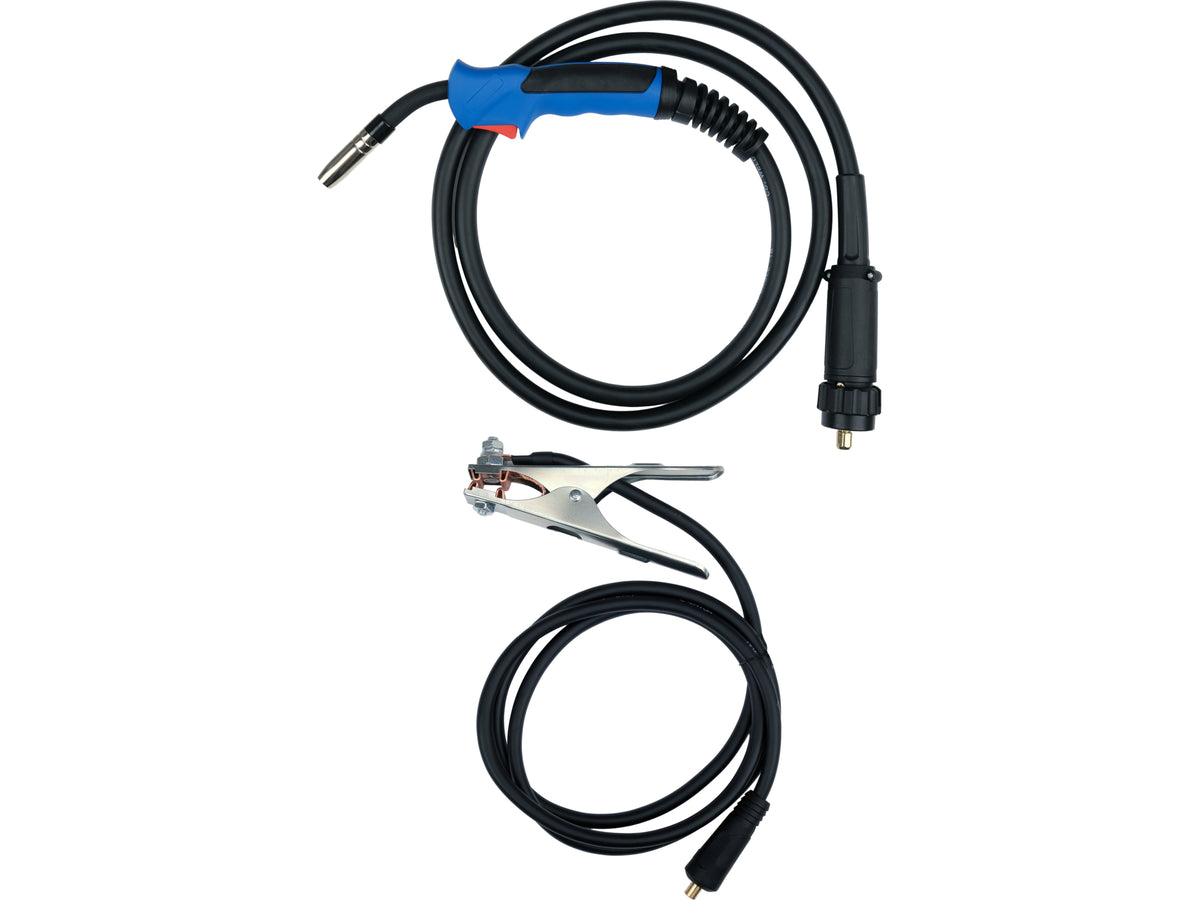

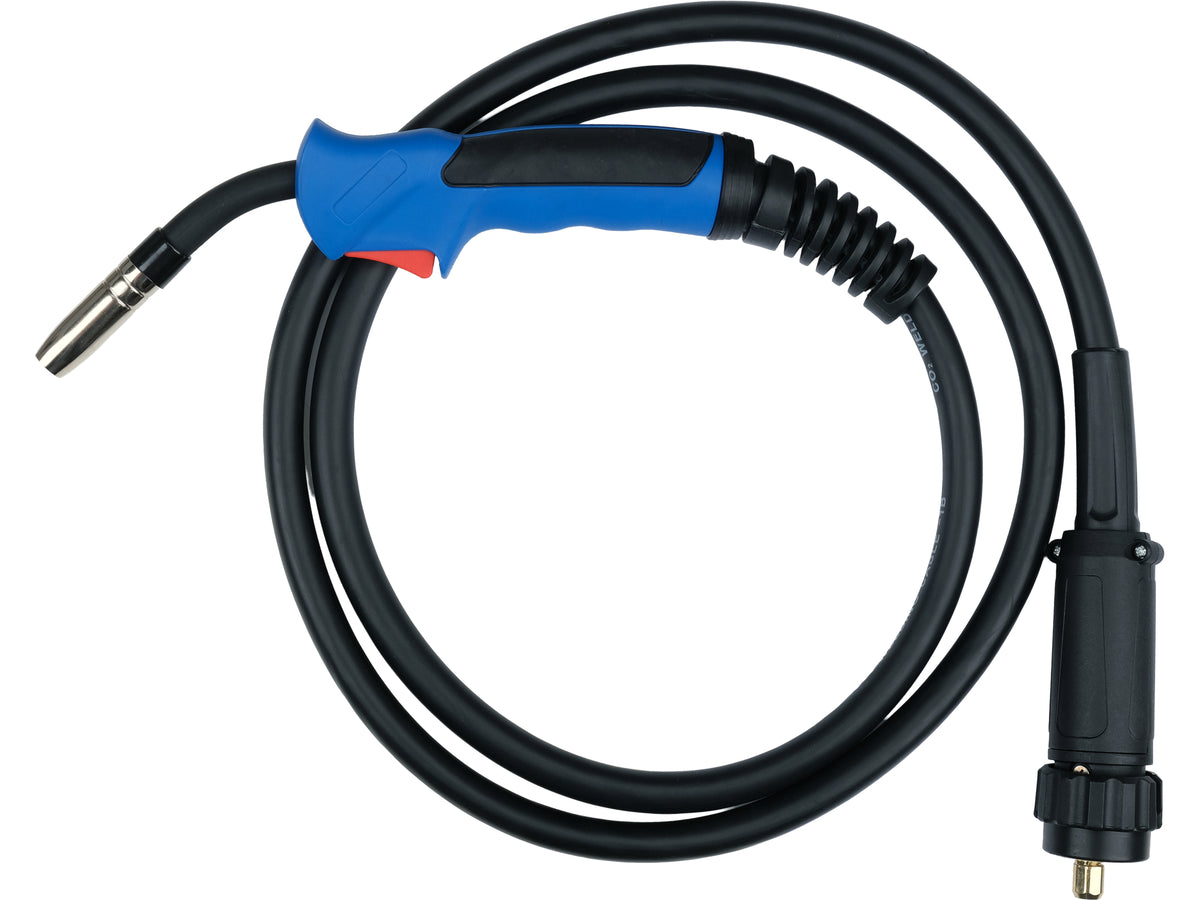

- MIG-MAG/FLUX laspistool, lengte 2,5 m

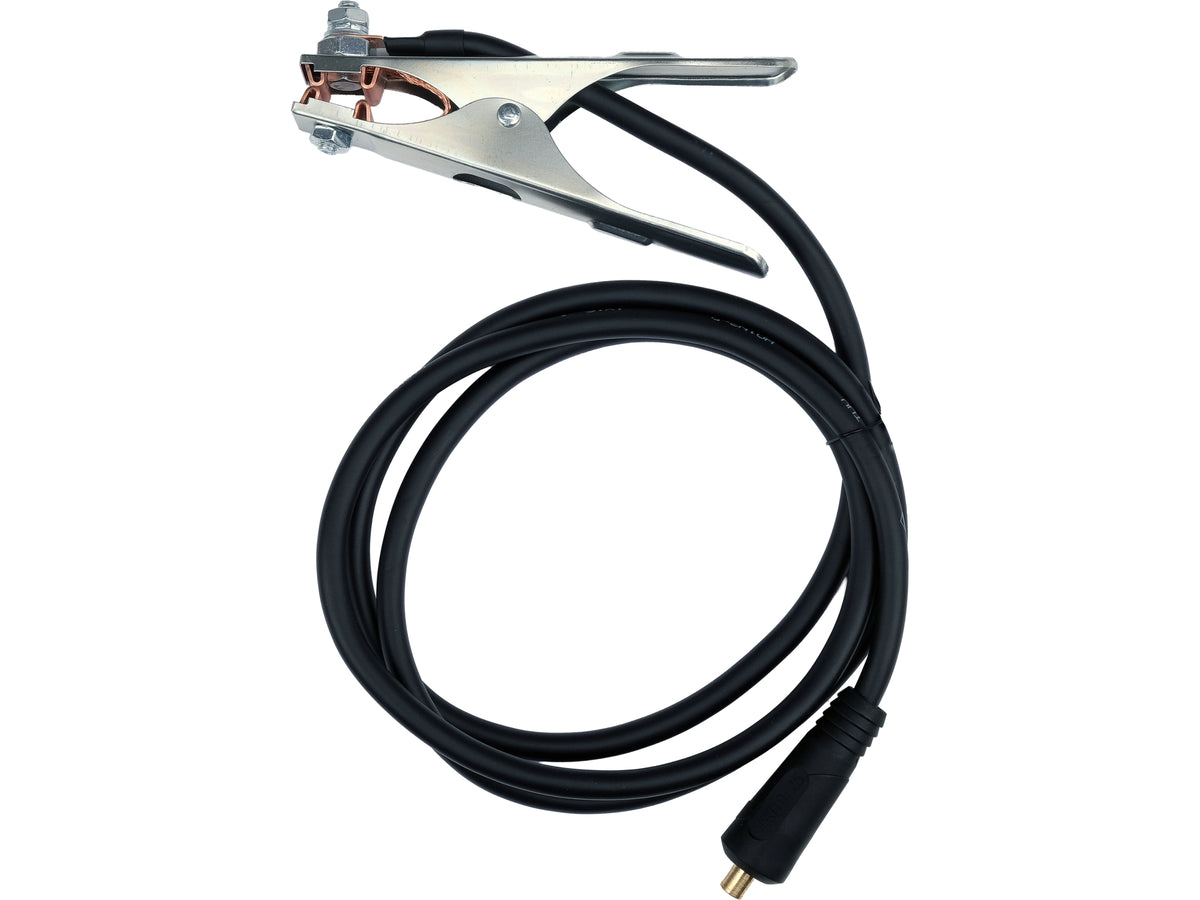

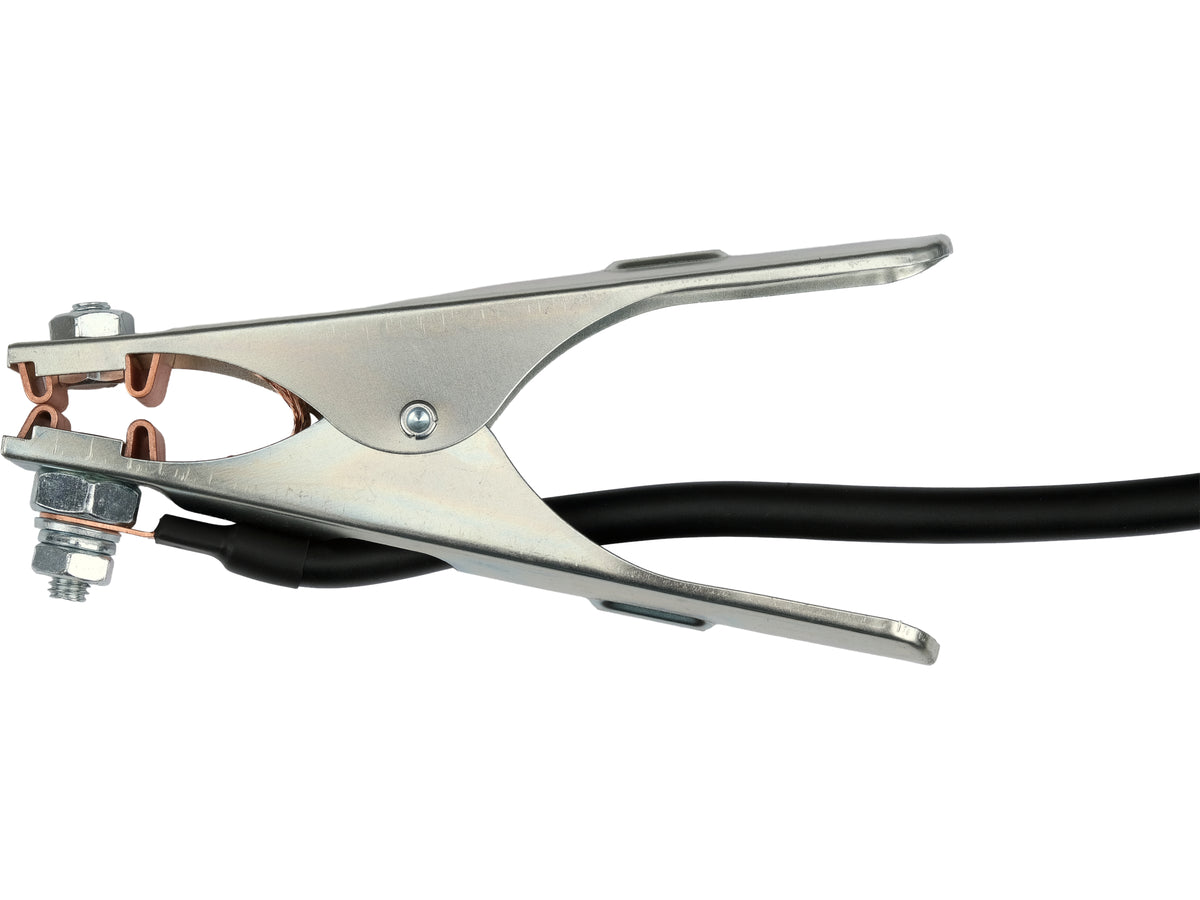

- massahandgreep tot 200 A, draaddoorsnede 16 mm2, lengte 2 m, materiaal CCA
- voedingskabel: H07RN-F 3G 2,5 mm2, lengte ~2,2 m
- mogelijkheden voor TIG- en MMA-lassen - geen handgrepen inbegrepen
- afmetingen: 430 x 320 x 210 mm
- gewicht: 8 kg
Functies:
- Hot Start
- Arc Force
- Anti stick
- VRD
- TIG lift
- Booglengte
- Inductance
- Spool Gun
- intelligente bescherming tegen overbelasting en oververhitting
- koeling op aanvraag
Functieomschrijving:
Hot start - op het moment dat de elektrode op het te lassen materiaal wordt geplaatst, verhoogt de lasmachine de lasstroom voor een fractie van een seconde, wat het ontsteken van de boog aanzienlijk vergemakkelijkt.
Arc force - regelt de dynamiek van de boog afhankelijk van de afstand van de elektrode tot het te lassen onderdeel. RICHIP meet de lasparameters ongeveer 200 miljoen keer per seconde. De meetresultaten worden in real-time geanalyseerd. Vervolgens, door de transistors met een snelheid tot 70 duizend keer per seconde aan te sturen, verhoogt of verlaagt het de lasstroom. Hierdoor verkrijgen we de best mogelijke kwaliteit van de lasboog voor de betreffende stroominstelling.
Anti stick - snijdt de lasstroom af op het moment van kortsluiting van de elektrode, waardoor de elektrode van het te lassen materiaal kan worden losgemaakt.
VRD - deze functie verlaagt de open spanning van ongeveer 60 V naar een veilig niveau voor mensen. Ondanks de significante invloed op de veiligheid, wordt deze functie vaak gedeactiveerd door gebruikers. De reden hiervoor zijn problemen met het ontsteken van de boog, vooral bij mensen met weinig ervaring. De meeste inverterlasmachines meten de uitgangsstroom met behulp van analoge sensoren, wat in het kort de reactietijd verlengt en daardoor het ontsteken van de boog bemoeilijkt. RICHIP doet dit anders. Het genereert in de lasstroomkring een signaal met een frequentie van ongeveer 200 MHz. In real-time meet het de vervormingen van het signaal, die verschillen afhankelijk van de fase van het lassen. Het moment waarop de elektrode het te lassen materiaal aanraakt, wordt binnen een fractie van een seconde gedetecteerd, waarna de VRD-functie wordt uitgeschakeld en de HOT START-functie begint te werken. Het probleem van het ontsteken van de boog doet zich niet voor.
TIG lift - functie voor het ontsteken van de boog bij TIG-lassen. De boog wordt geïnitieerd door de elektrode van tungsten op het te lassen materiaal te raken en deze snel op te tillen.
Booglengte - procentuele manipulatie van de spanning van de elektrische boog maakt het mogelijk om de booglengte precies aan te passen in de MIG-MAG/FLUX-methoden, waardoor subtiele veranderingen in de hoeveelheid aangevoerde stroom naar de laspoel mogelijk zijn. Na enige oefening kunnen we de vorming van spetters beperken en de penetratie verbeteren.
Inductance - procentuele regeling van de tijd die nodig is om de ingestelde stroomsterkte te bereiken. Bij de MIG-MAG/FLUX-methoden, wanneer de draad het te lassen materiaal raakt, ontstaat er een kortsluiting en begint het lasproces. In deze fractie van een seconde daalt de spanning naar 0 V, zodat de boog onmiddellijk de gewenste stroom kan bereiken. Dit is niet altijd wenselijk, omdat een te hoge sprongetje in de stroomsterkte kan leiden tot het doorbranden van gevoelige onderdelen of een nadelig effect kan hebben op warmtegevoelige metalen. Door inductie toe te voegen, verleng je de tijd die nodig is om de ingestelde stroomsterkte te bereiken op het moment dat de draad het lasmateriaal aanraakt. De stroom stijgt geleidelijk in een manier die lijkt op de start van een balistische curve.
Spool Gun - functie die lassen met een "spool gun" mogelijk maakt. Dit is een MIG/MAG laspistool met een ingebouwde draadvoeder, waarbij de spoel met draad zich direct in de handgreep van het pistool bevindt. Dit maakt het mogelijk om met zachte draden, zoals aluminiumdraad, te lassen zonder problemen met het aanvoeren van de draad, die kunnen optreden bij traditionele handgrepen. De spool gun is niet inbegrepen bij de set.

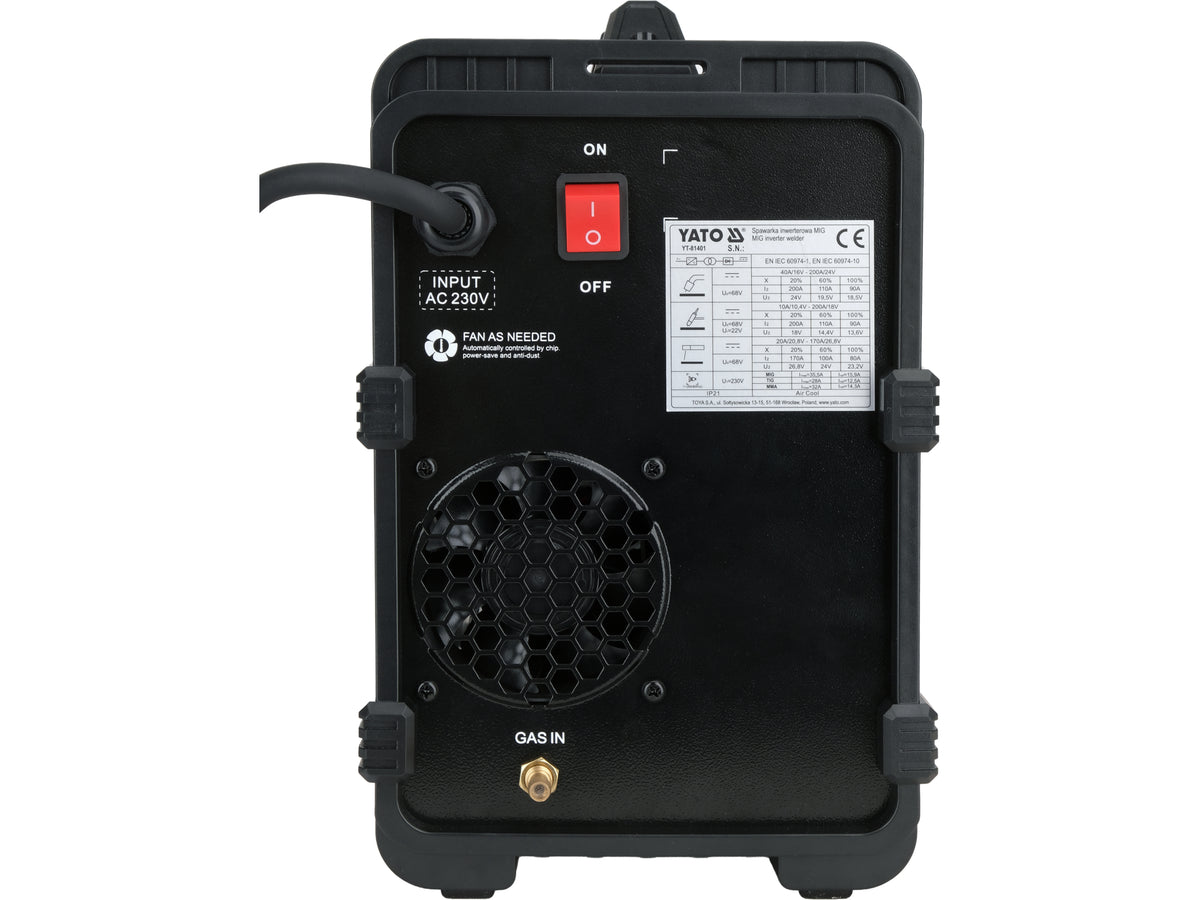

Bescherming tegen overbelasting en oververhitting (fan on demand) - RICHIP meet in real-time de temperatuur van kritische componenten. Afhankelijk van de temperatuur regelt het eerst de snelheid van de ventilator, maar wanneer de temperatuur een te hoog niveau bereikt, verlaagt de microprocessor geleidelijk de uitgangsstroom, waardoor het mogelijk is om de elektrode te verbranden of de las gecontroleerd te beëindigen. Bij de meeste lasmachines op de markt betekent een oververhitting onmiddellijk uitschakelen van de lasstroom, wat vaak leidt tot de noodzaak van mechanische aanpassingen aan de gelaste onderdelen. Dit probleem doet zich niet voor bij apparaten met RICHIP.
