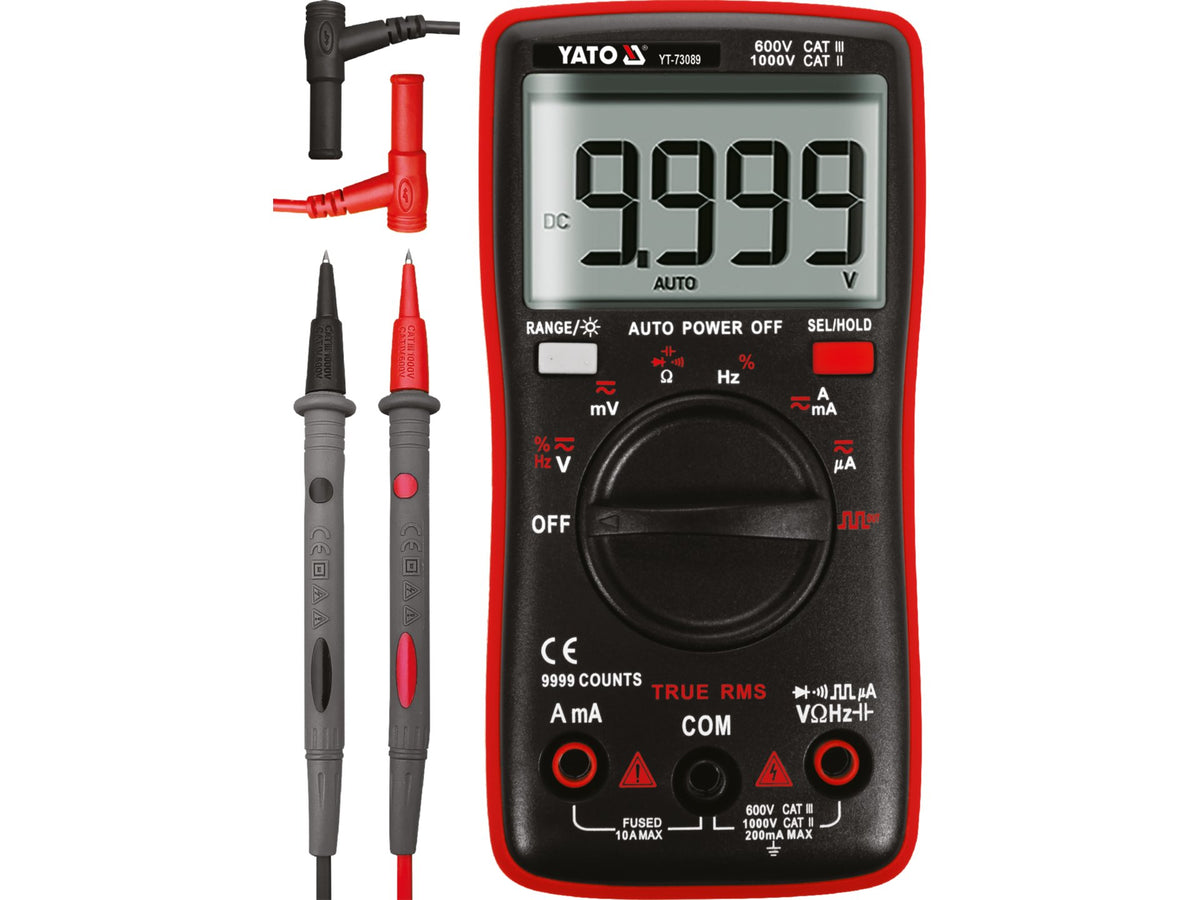

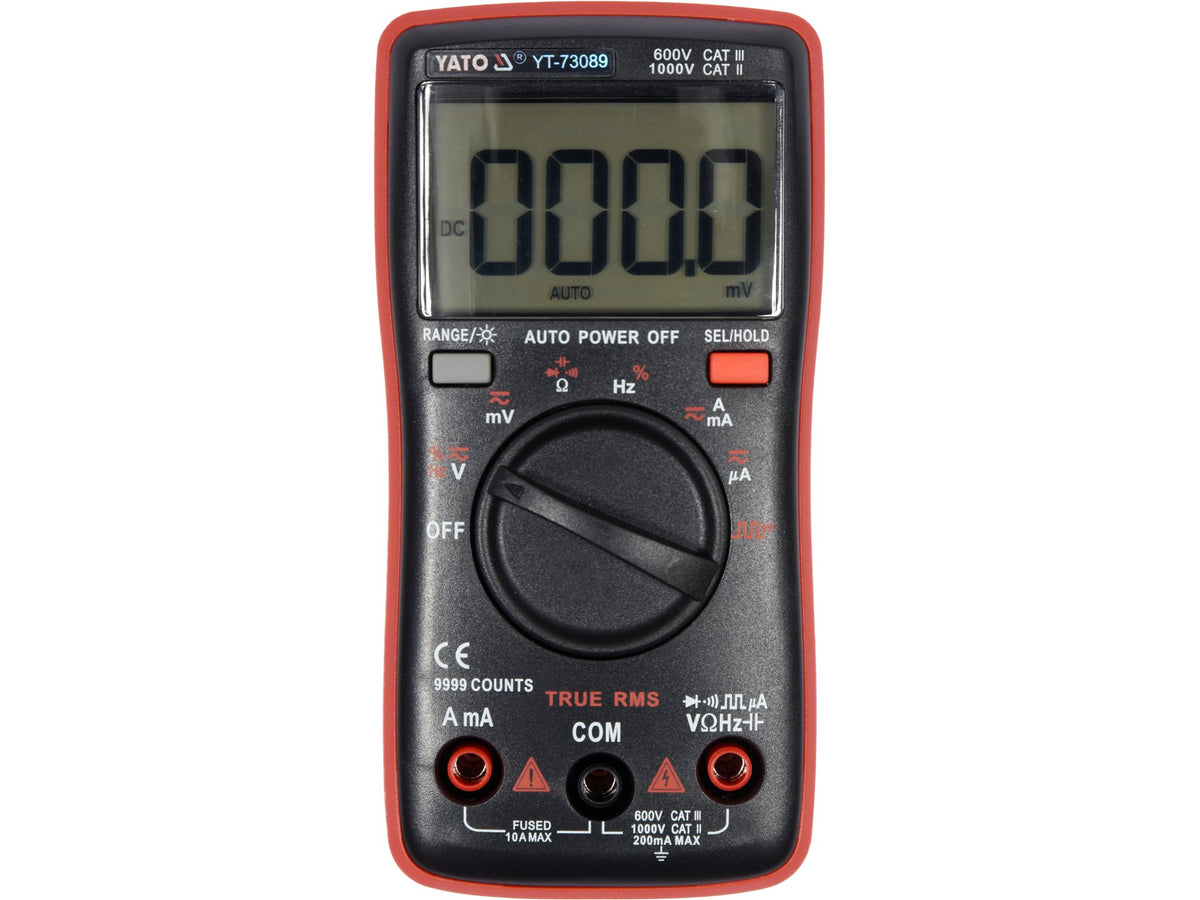

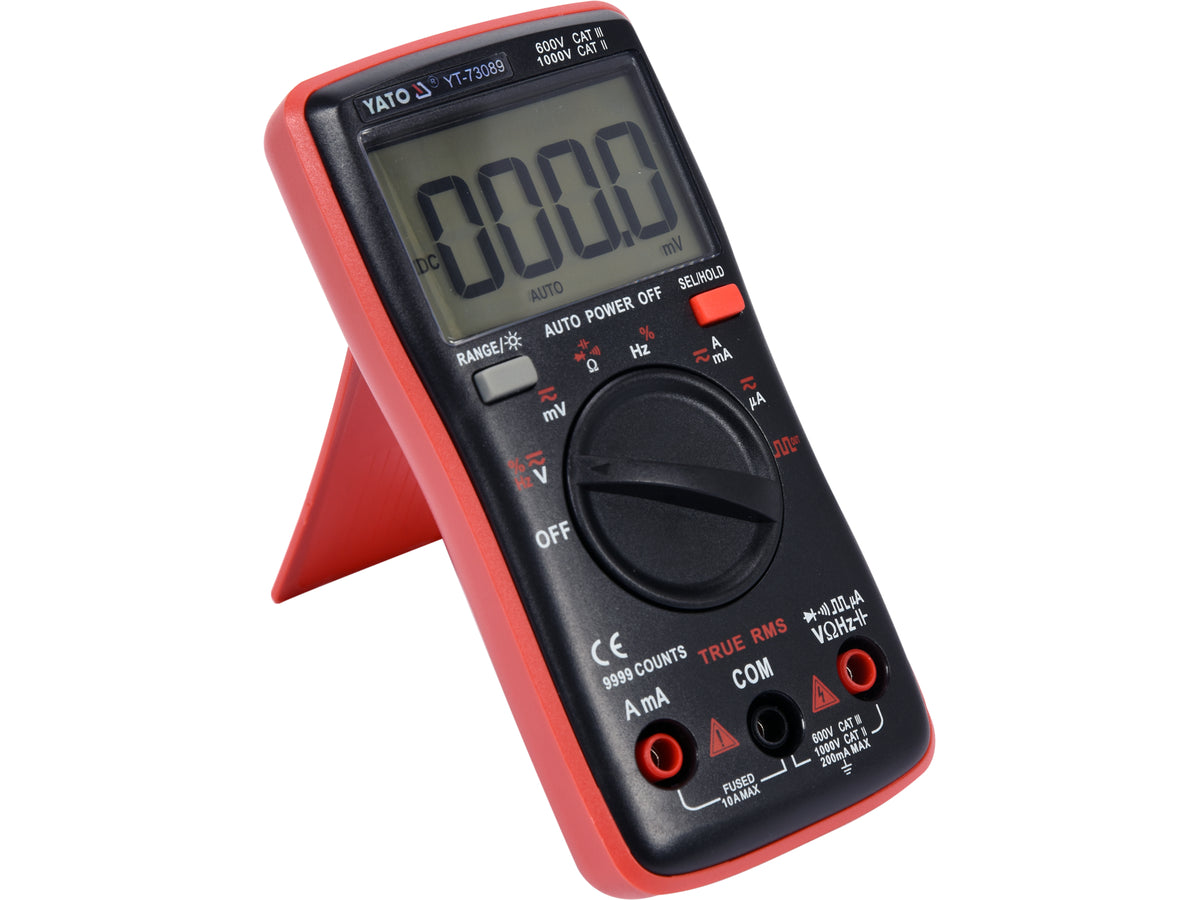

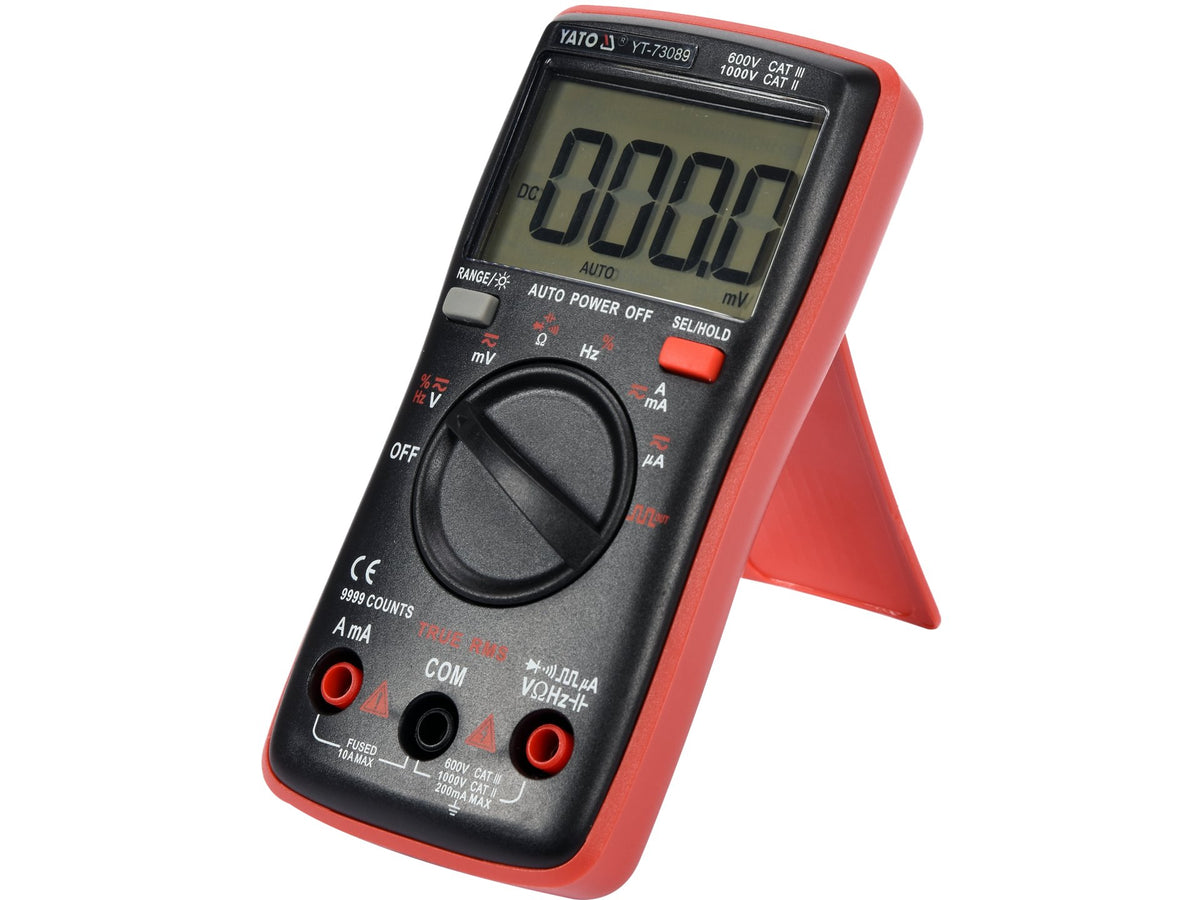

YT-73089 universele meter met TRUE RMS functie en automatisch bereik voor elke meting. Hiermee kunnen basis- en geavanceerde metingen van elektrische grootheden worden uitgevoerd. De populaire behuizing, de kleine afmetingen en het grote verlichte display combineren een hoge mobiliteit met gebruiksgemak. De multimeter dankt zijn snelheid, nauwkeurigheid en herhaalbaarheid van aanwijzingen aan het moderne ontwerp van de besturingsprintplaat en hoogwaardige meetsondes, waarvan de grootte en precisie door zowel hobbyisten als professionele onderhoudstechnici zullen worden gewaardeerd. De rechthoekige signaalgenerator helpt bijvoorbeeld bij het diagnosticeren van koptelefoons of luidsprekers, terwijl een speciale instelling voor stroommeting in microampères het mogelijk maakt om verschillende soorten sensoren te testen, zoals vlamsensoren in HVAC-apparatuur. De meetsondes hebben siliconen isolatie die flexibel is en bestand tegen hoge temperaturen.
Basismetingen:
- AC-spanningsmeting: A.C. 0-750 V, TRUE RMS
- DC-spanningsmeting: D.C. 0-999,9 V
- wisselstroommeting: WISSELSTROOM 0-9.999 A, WARE RMS
- Gelijkstroommeting: GELIJKSTROOM 0-9,999 A
- weerstandsmeting: 0-9,999 MΩ
- diodetest:IF 5 mA,UR 3 V
- circuitdoorgangstest: 0-50 Ω
Extra metingen:
- condensatormeting: 0-9,999 mF
- frequentiemeting: 0-9,999 Mhz
- meting vulfactor: 1-99%
- rechthoekige golfvormgenerator: 15 instellingen van 50 tot 5000 Hz
Meetnauwkeurigheden:
Voorbeeld van nauwkeurigheidsbepaling voor AC-spanningsmeting. Berekening voor het meetresultaat: 235 V
- De meetnauwkeurigheid van de YT-73096 meter voor dit bereik is : ±(1,0% + 3), resolutie 0,1 V
- Berekening van de meetfoutformule: (meetresultaat x 1,0%) + 3 x resolutie
- berekening: (235 x 1,0%) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V
Werkelijk resultaat inclusief meetfout voor indicatie 235 V = 235 ± 2,65 V
- Werkelijk resultaat inclusief meetfout voor een DC-spanningsindicatie 12 V = 12 ± 0,09 V
- werkelijk resultaat inclusief meetfout voor de indicatie van wisselstroommeting 8 A = 8 ± 0,15 A
Een tabel met de resolutie en nauwkeurigheid voor de meting is te vinden in de handleiding.
Ingebouwde functies:
- TRUE RMS - een meter met deze functie geeft de ware rms-waarde van de AC-spanning/spanning weer. In tegenstelling tot middelingsmeters geven apparaten met true rms niet alleen de juiste waarde weer voor sinusvormen, maar ook voor sinusvormen die vervormd zijn, bijvoorbeeld door hogere harmonischen of vierkante of driehoeksvormen. Een onmisbare functie wanneer schakelende voedingen, motoromvormeraandrijvingen, HVAC-systemen, enz. in een schakeling voorkomen.
- Golfvormgenerator - als je de knop instelt om een signaal te genereren, genereert de meter een rechthoekige golf met een frequentie van 50 tot 5000 Hz. Het signaal kan bijvoorbeeld worden gebruikt voor het diagnosticeren van luidsprekers of om laagfrequente sporen in een radio te controleren.
- AUTO - automatische aanpassing van het meetbereik. Bij het meten van onbekende waarden met een meter met handmatige aanpassing van het bereik met behulp van de draaiknop, moeten de metingen achtereenvolgens worden uitgevoerd van het grootste bereik naar het bereik dat het meest nauwkeurige resultaat oplevert - anders bestaat het risico dat het instrument beschadigd raakt. Bij een multimeter met de AUTO-functie is het daarentegen voldoende om één meting uit te voeren en de meter vindt automatisch het optimale bereik. De meter start standaard in de AUTO-modus
- RANGE - handmatig wijzigen van het meetbereik. Een handige functie bij het controleren van veel dezelfde componenten met een bekende waarde, bijv. een serie weerstanden. Handmatig instellen van het bereik verkort de tijd van dergelijke metingen aanzienlijk.
- SEL - wijzigen van de meetmodus, bijv. van AC naar DC spanningsmeting
- DATA HOLD - bewaart de huidige gemeten waarde op het display
Aanvullende informatie

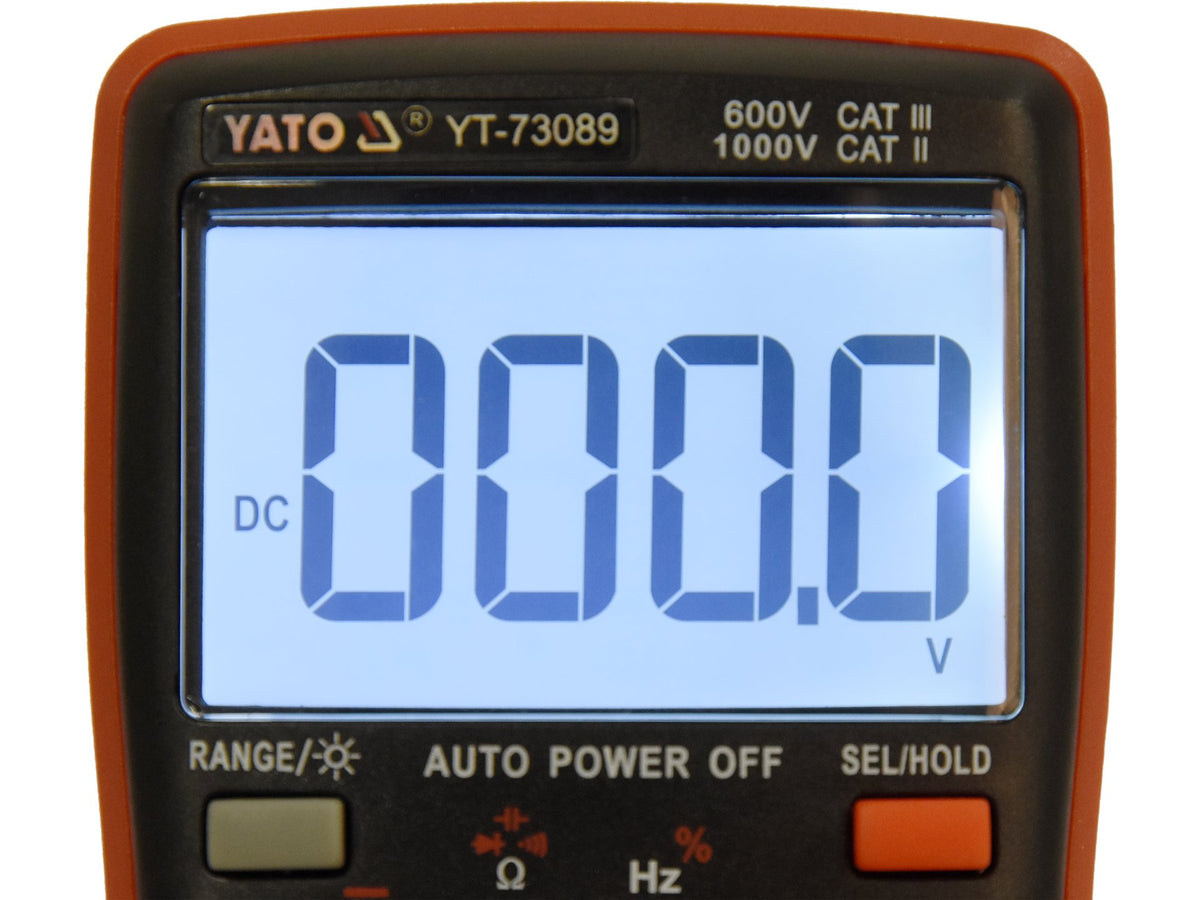

- LCD display, maximaal weergegeven resultaat: 9999
- achtergrondverlichting van het scherm
- geluidssignaal bij het testen van circuitcontinuïteit voor weerstand onder 50 Ω
- mogelijkheid om diode- en continuïteitstest afzonderlijk in te schakelen

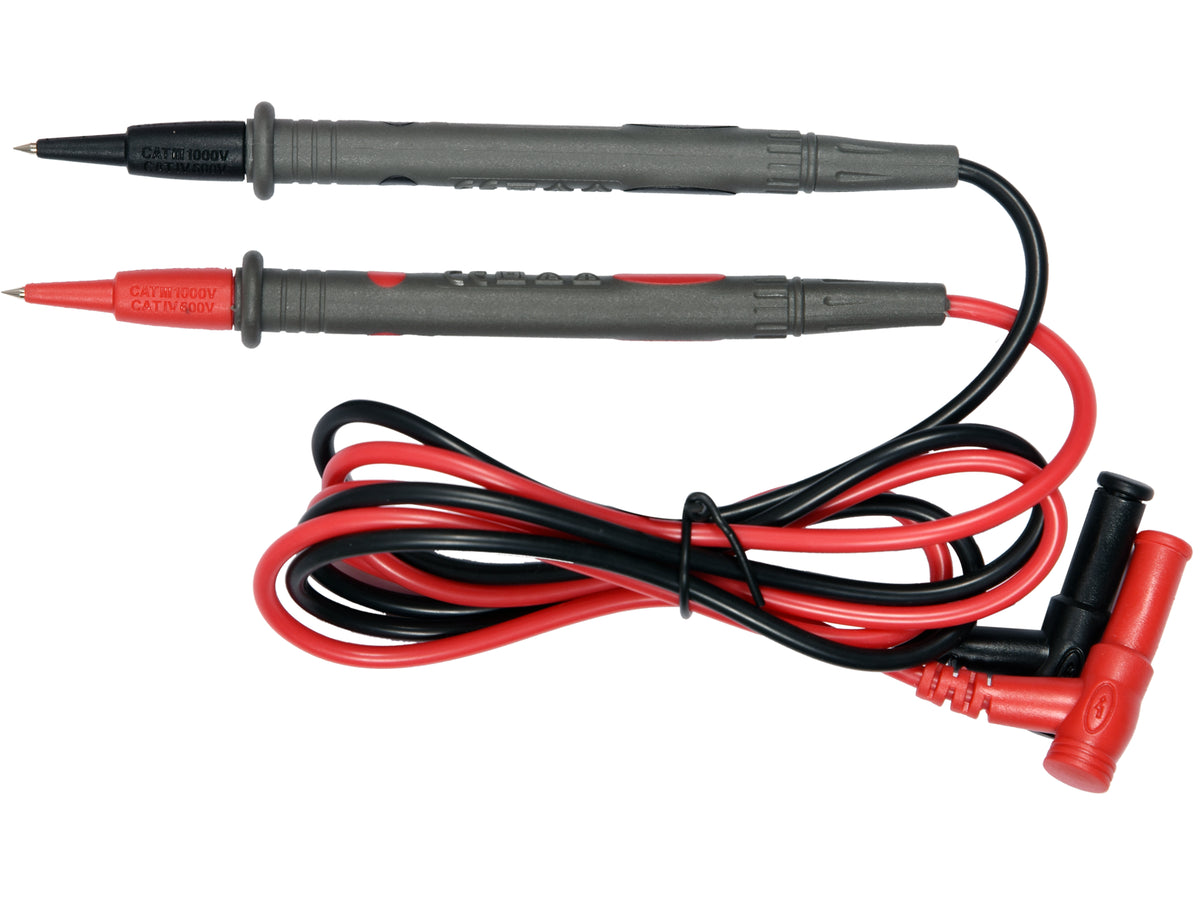

- testsondes inbegrepen, lengte 14,5 cm
- kabellengte inclusief sondes 97 cm
- kabeldoorsnede inclusief isolatie: 3,5 mm
- constructie met overbelastingsbeveiliging
- behuizing van ABS-kunststof
- automatische uitschakeling van de meter na 15 minuten inactiviteit
- mogelijkheid om de automatische uitschakelmodus uit te schakelen
- batterij-indicator
- voeding: twee 1,5 V (AAA) batterijen
