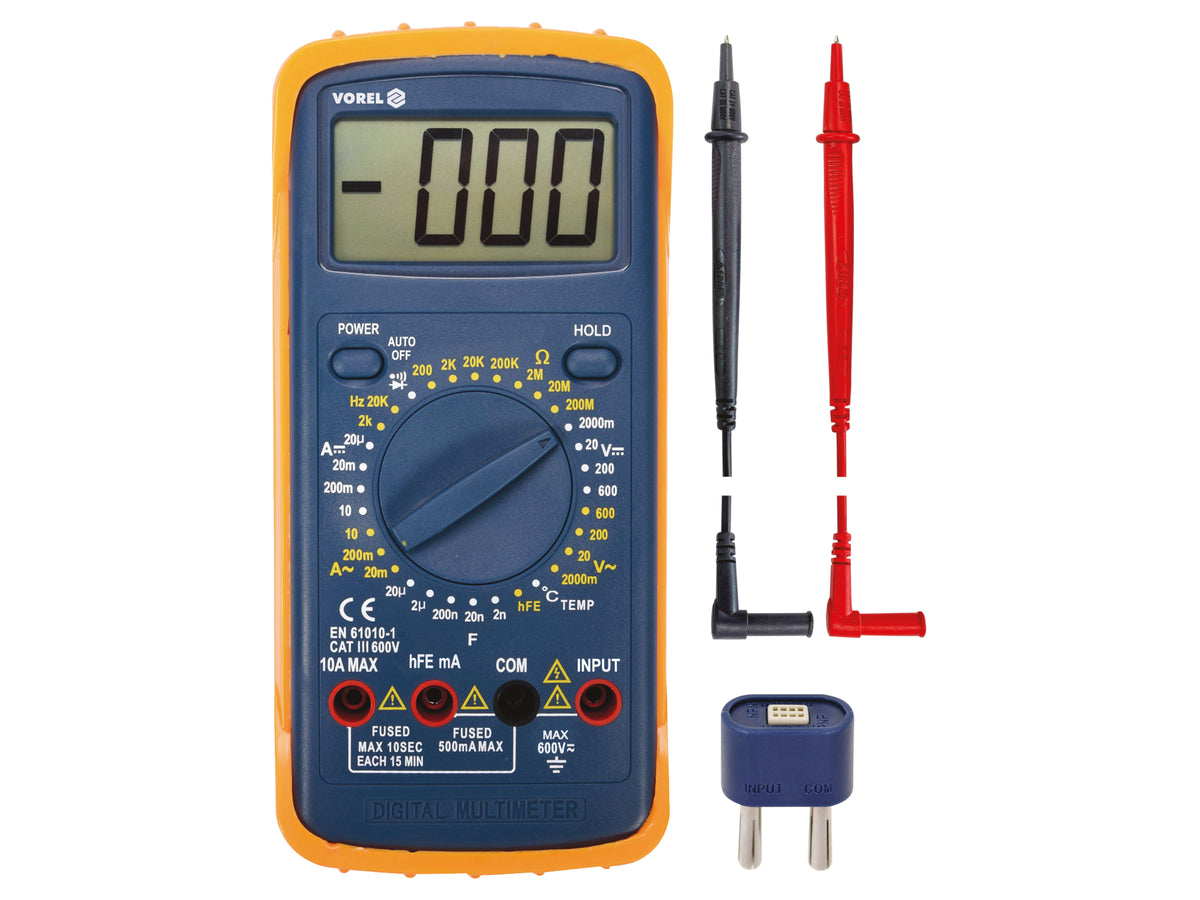

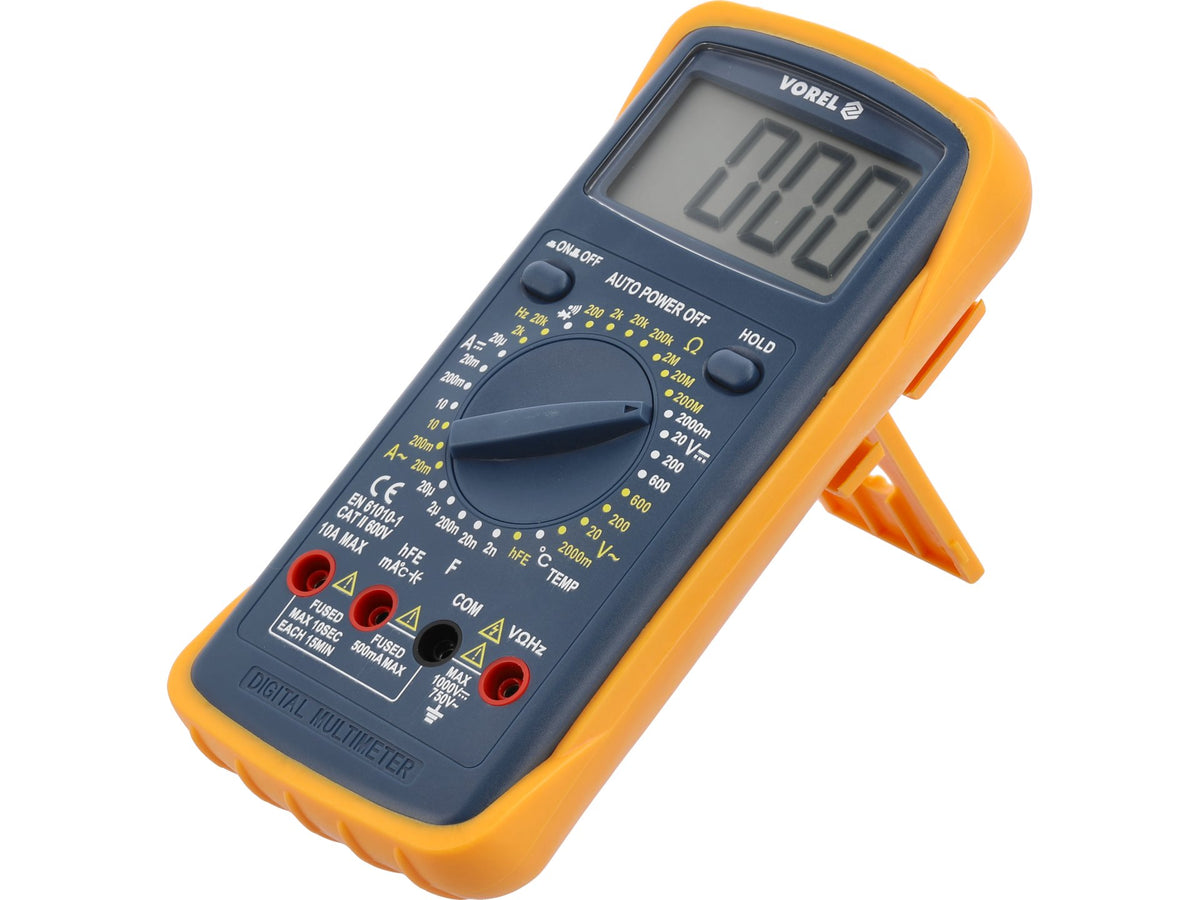

Met de 81784 universele meter met handmatig bereik voor elke meting kunnen basis- en geavanceerde elektrische metingen worden uitgevoerd. Ingebouwde extra meetbussen vergemakkelijken het meten van bijvoorbeeld condensatoren en transistors. Extra bescherming tegen mechanische beschadiging wordt geboden door de zogenaamde holster - d.w.z. een rubberen hoes die over de behuizing van het apparaat wordt getrokken.
Basismetingen:
- AC-spanningsmeting: A.C. 0-600 V
- DC-spanningsmeting: D.C. 0-600 V
- wisselstroommeting: A.C. 0-10 A
- gelijkstroommeting: GELIJKSTROOM 0-10 A
- weerstandsmeting: 0-200 MΩ
- diodetest:IF 1 mA,UR 2,8 V
- circuitdoorgangstest: 0-30 Ω
Extra metingen:
- condensatormeting: 0-20 μF
- frequentiemeting: 0-20 khz
- temperatuurmeting: -40 tot 400 °C
- hFe transistortest: 0-1000, geïntegreerde meetbus
Meetnauwkeurigheden:
Voorbeeld van nauwkeurigheidsbepaling voor AC-spanningsmeting. Berekening voor meetresultaat: 235 V
- De meetnauwkeurigheid van de 81784 meter voor dit bereik is: ±(1,2% + 5), resolutie 1 V
- Berekening van de meetfoutformule: (meetresultaat x 1,2%) + 5 x resolutie
- berekening: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V
Resultaat inclusief meetfout voor indicatie 235 V = 235 ± 7,82 V*
- Resultaat inclusief meetfout voor DC-spanningsmeting indicatie 12 V = 12 ± 0,08 V
- Resultaat inclusief meetfout voor AC stroommeting indicatie: 8 A = 8 ± 0,26 A*
Een tabel met de resolutie en nauwkeurigheid voor een bepaalde meting is te vinden in de gebruiksaanwijzing.
*De 81784 meter heeft geen echte rms meetfunctie, daarom is het bovenstaande resultaat alleen de echte rms waarde van de AC spanning voor een correcte sinusvormige golfvorm.
Aanvullende informatie:
- LCD-display, maximaal weergegeven resultaat: 1999
- geluidssignaal in de continuïteitstest voor weerstanden onder 30 Ω
- automatische omschakeling van de diodetest naar de continuïteitstest voor circuitweerstanden lager dan 30 Ω (het is niet mogelijk om de meter alleen in te stellen voor de diodetest)

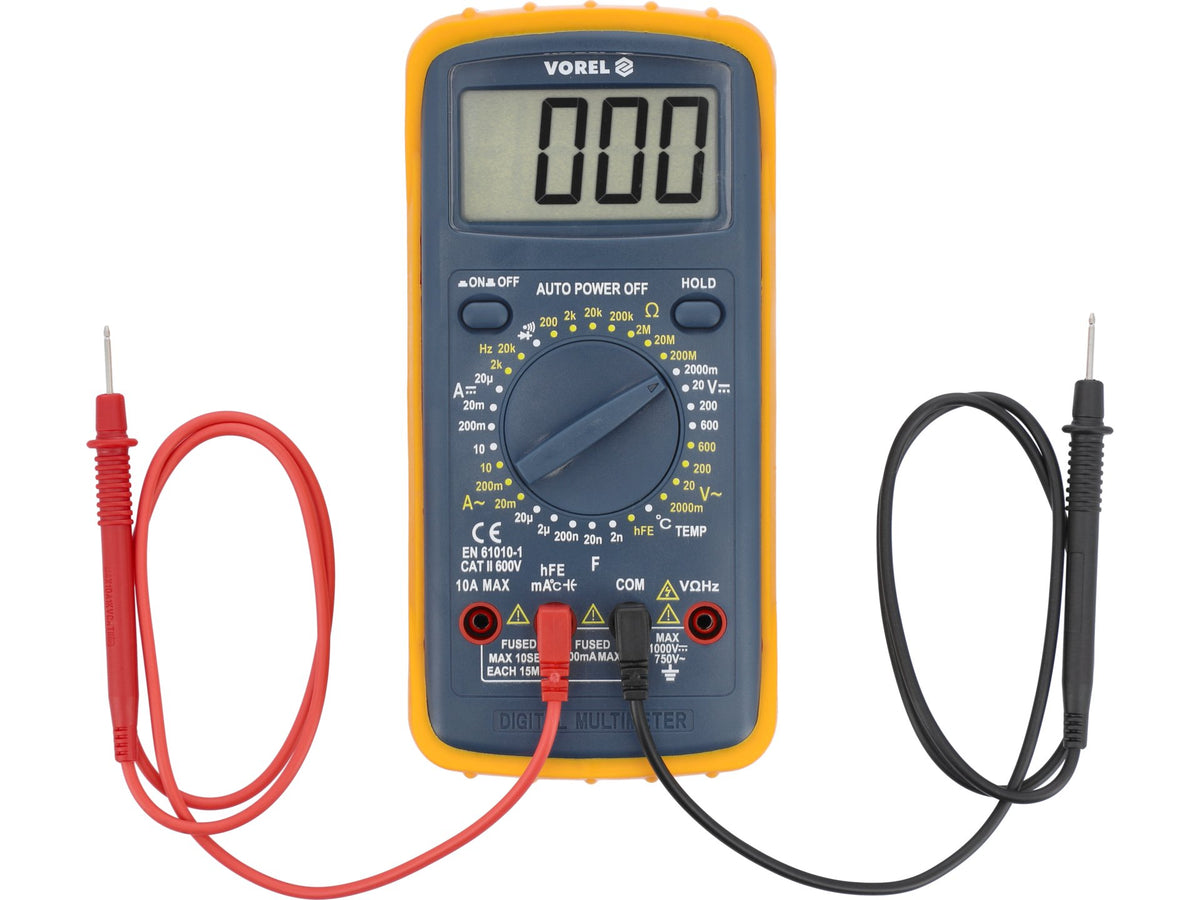

- meetsondes meegeleverd, sonde voor temperatuurmeting
- constructie met overbelastingsbeveiliging

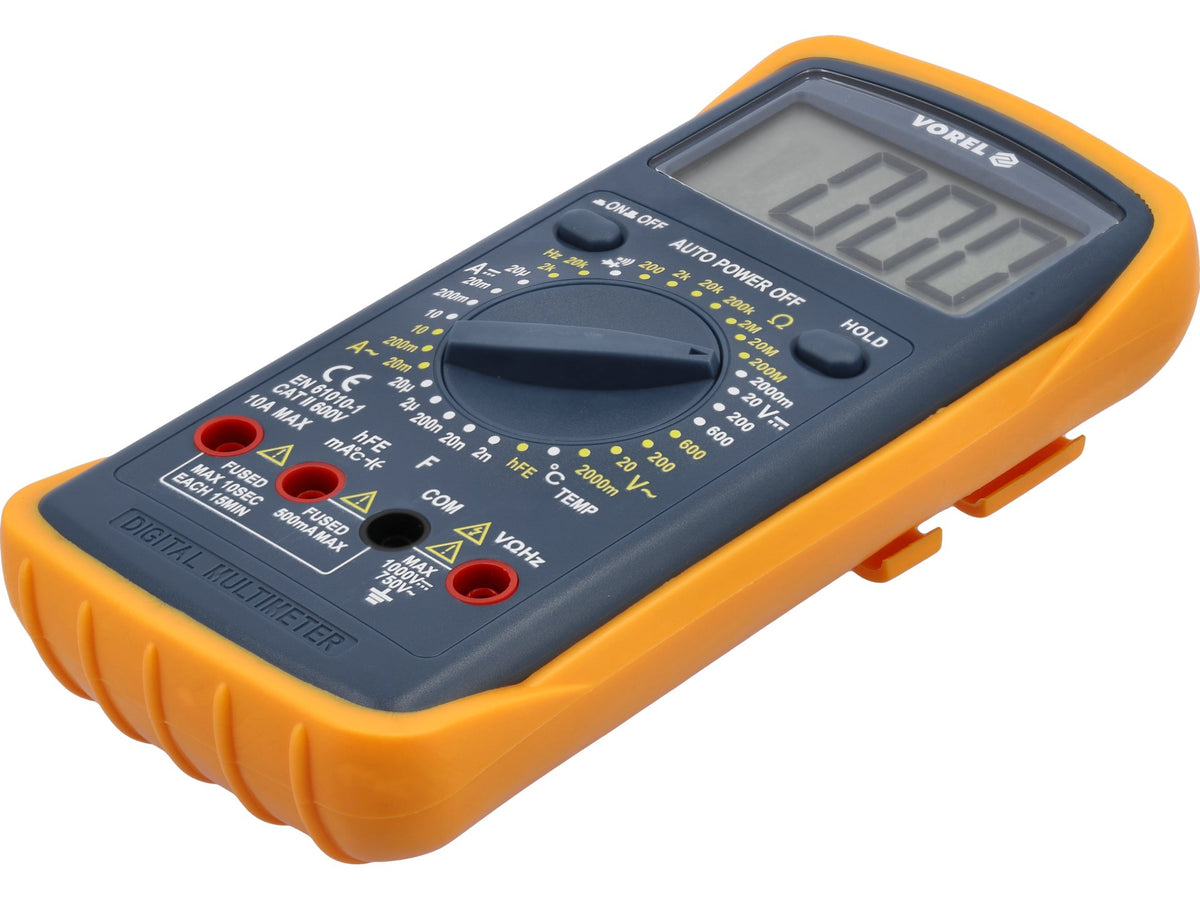

- behuizing van ABS-kunststof + zogenaamde holster, d.w.z. rubberen omhulsel dat de meter beschermt tegen mechanische schade
- automatische uitschakeling van de meter
- batterij-indicator
- voeding: 9 V batterij (6F22)
Let op!
Bij het meten van onbekende waarden met een meter met handmatige bereikverandering met behulp van de draaiknop, moeten de metingen achtereenvolgens worden uitgevoerd vanaf het grootste bereik tot het bereik dat het meest nauwkeurige resultaat oplevert - anders bestaat het risico dat het apparaat beschadigd raakt.
