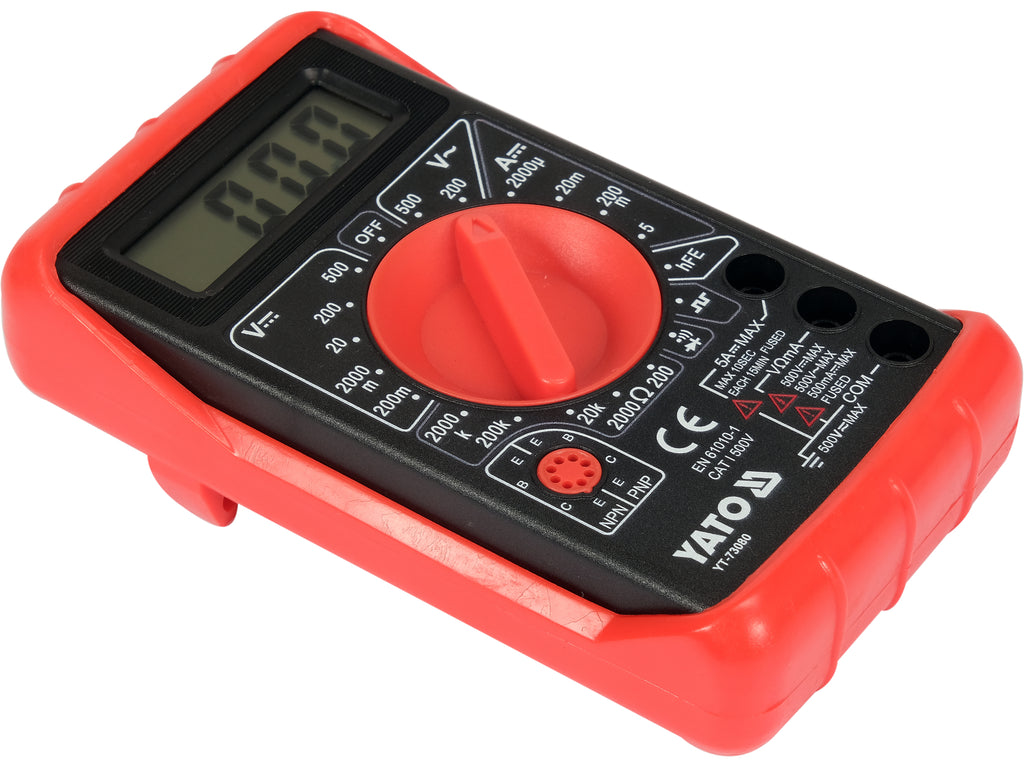

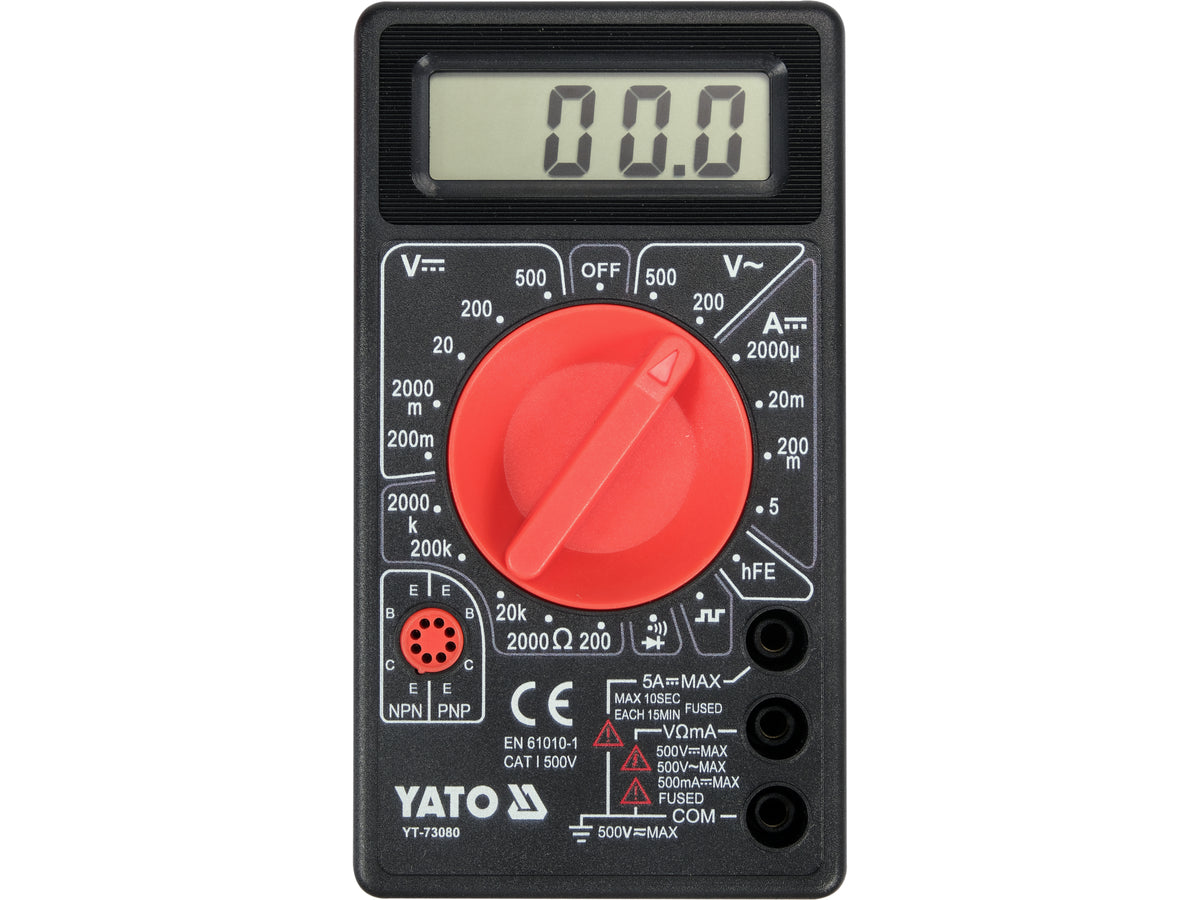

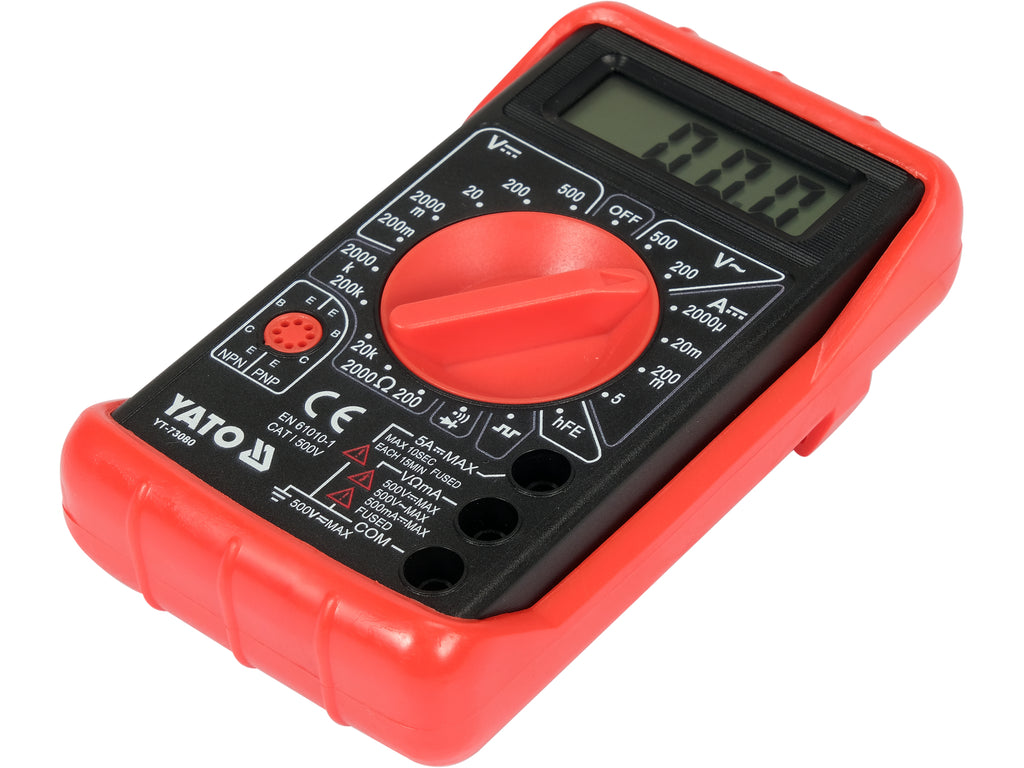

Met de universele meter YT-73080 met een handmatig bereik voor elke meting kun je basis- en geavanceerde elektrische metingen uitvoeren. Het is het basismodel in ons aanbod. Extra bescherming tegen mechanische schade wordt geboden door het zogenaamde holster - een rubberen omhulsel dat over de behuizing van het apparaat is gespannen.
Basis metingen
- AC-spanningsmeting: A.C. 0-500 V
- DC-spanningsmeting: GELIJKSPANNING 0-500 V
- DC-stroommeting: GELIJKSTROOM 0-5 A
- weerstandsmeting: 0-2 MΩ
- diodetest:IF 1 mA,UR 3 V
- circuitdoorgangstest: 0-30 Ω
Extra metingen:
- hFe transistortest: 0-1000, ingebouwde meetbus
- rechthoekige golfvormgenerator: 5 Vpp, 50 Hz
Meetnauwkeurigheden:
Voorbeeld van nauwkeurigheidsbepaling voor AC-spanningsmeting. Berekening voor meetresultaat: 235 V
- De meetnauwkeurigheid van de YT-73080 meter voor dit bereik is: ±(2% + 10), resolutie 1 V
- berekening van de meetfoutformule: (meetresultaat x 2%) + 10 x resolutie
- berekening: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V
Resultaat inclusief meetfout voor indicatie 235 V = 235 ± 14,7 V*
- Resultaat inclusief meetfout voor DC-spanningsmeting indicatie 12 V = 12 ± 0,146 V
Een tabel met de resolutie en nauwkeurigheid voor een bepaalde meting vindt u in de gebruiksaanwijzing.
*De YT-73080 meter heeft geen echte rms meetfunctie, dus het bovenstaande resultaat is alleen de echte rms waarde van de AC spanning voor een normale sinusgolfvorm.
Ingebouwde functies:
- Golfvormgenerator - door de knop in te stellen om een signaal te genereren, genereert de meter een 5 Vpp piek-tot-piek rechthoekige golfvorm met een frequentie van ongeveer 50 Hz. Het signaal kan worden gebruikt in audiotechnologie, bijv. voor luidsprekerdiagnostiek.
- DATA HOLD [H] - houdt de huidige gemeten waarde vast op het display
Extra informatie:
- LCD-display, maximaal weergegeven resultaat: 1999
- akoestisch signaal in de continuïteitstest voor weerstanden onder 30 Ω
- automatische omschakeling van de diodetest naar de continuïteitstest bij een weerstand van het circuit lager dan 30 Ω (het is niet mogelijk om de meter alleen in te stellen voor de diodetest)

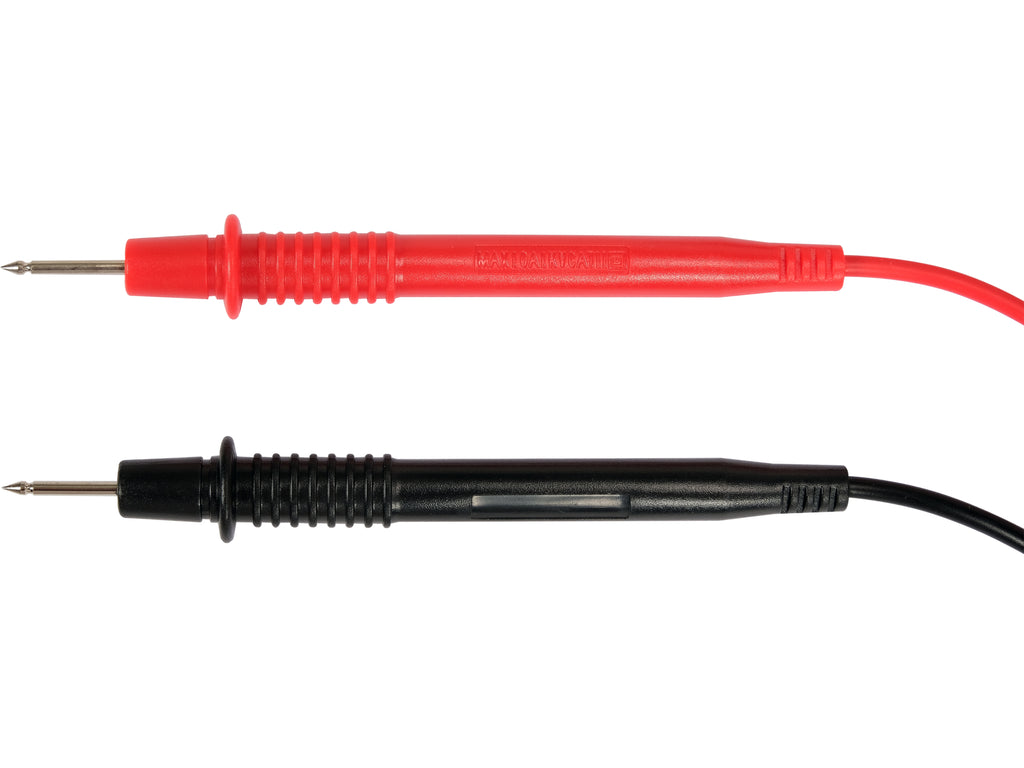

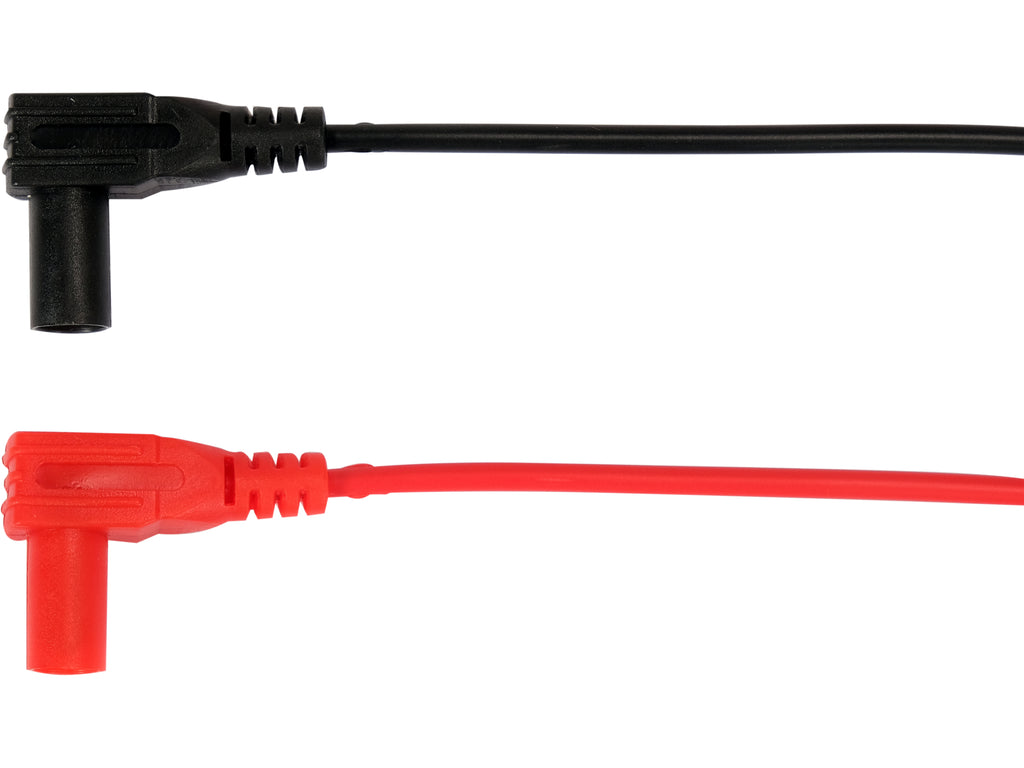

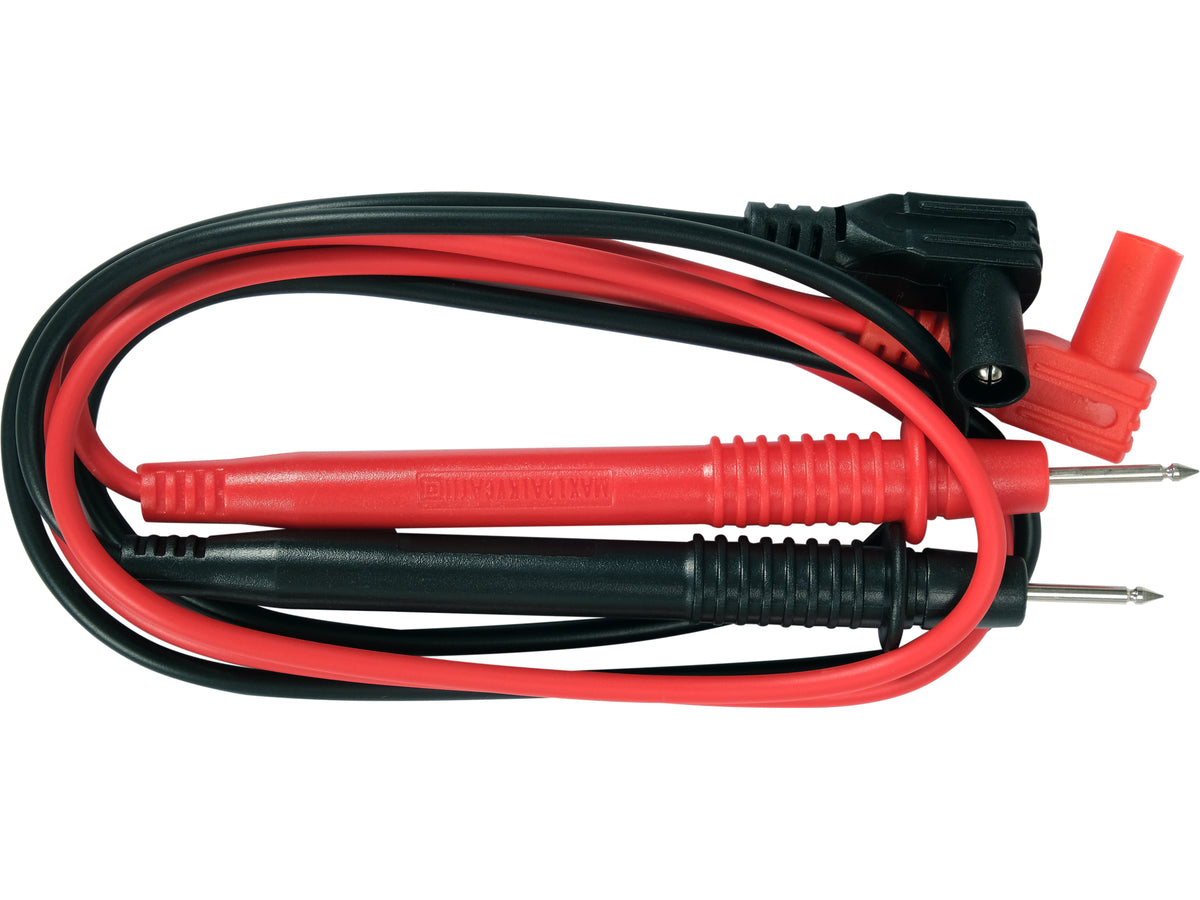

- Meetsondes inbegrepen
- constructie met overbelastingsbeveiliging

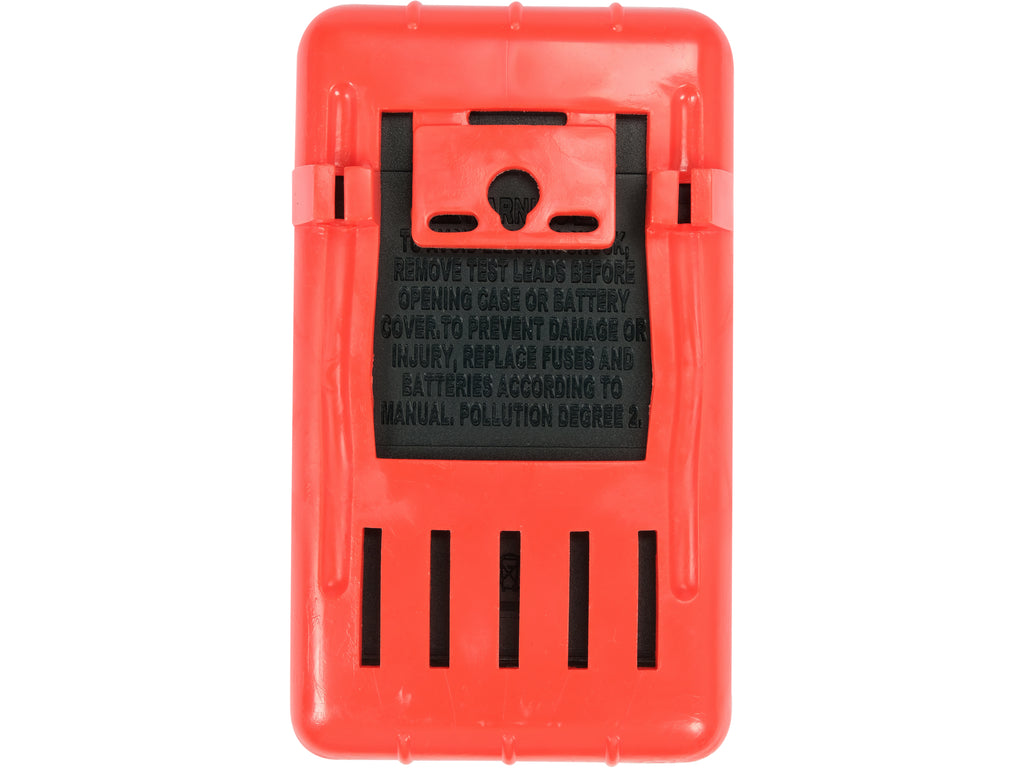

- ABS-behuizing + zogenaamde holster, d.w.z. rubberen omhulsel dat de meter beschermt tegen mechanische schade
- batterij-indicator
- voeding: 9 V (6F22) batterij
Let op!
Bij het meten van onbekende waarden met een meter met handmatige bereikverandering met behulp van de knop, moeten metingen achtereenvolgens worden uitgevoerd vanaf het grootste bereik tot het bereik dat het meest nauwkeurige resultaat oplevert - anders bestaat het risico dat het apparaat beschadigd raakt.
