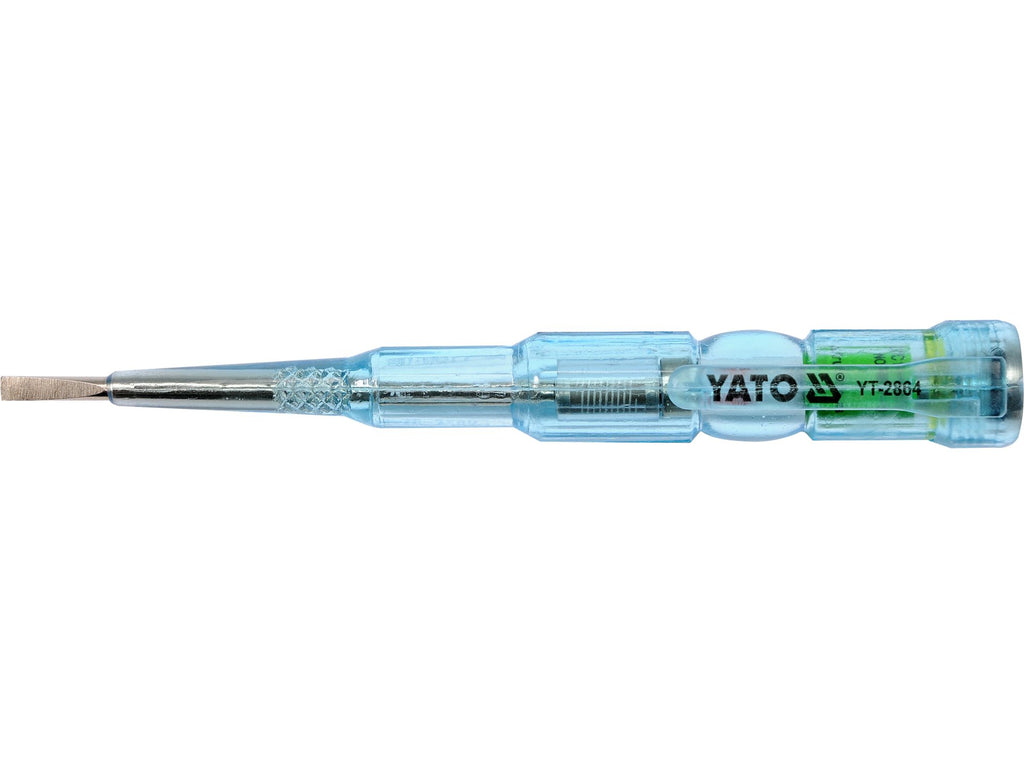

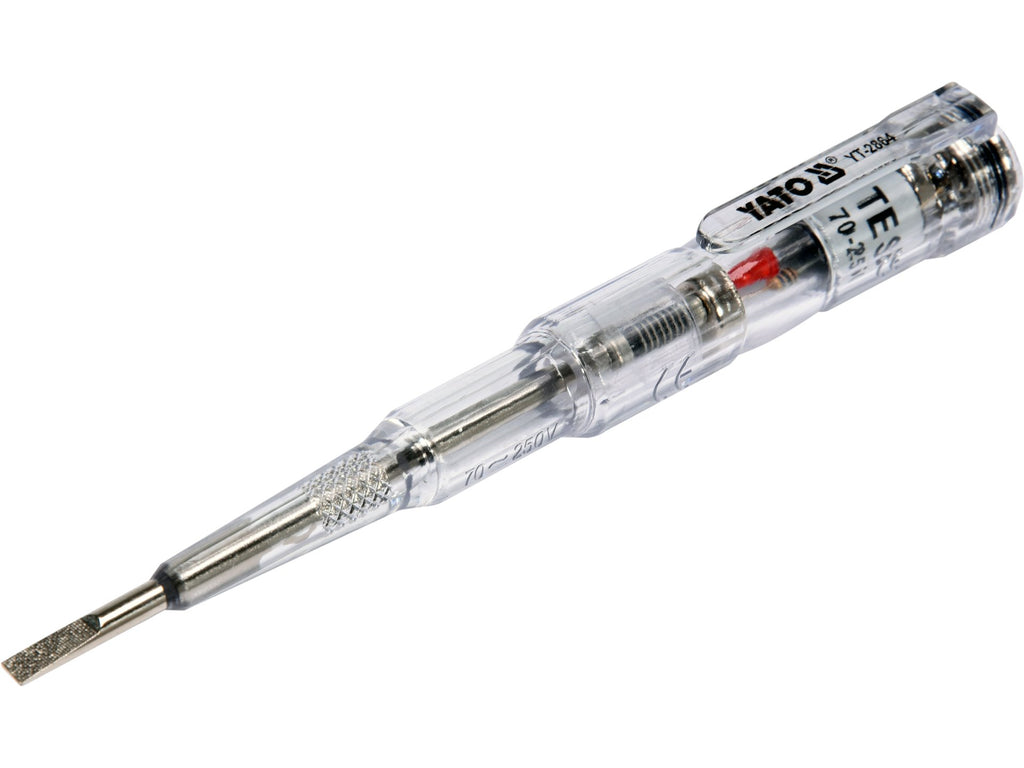

De spanningstester YT-2864 maakt het mogelijk om wisselspanning te detecteren, bijvoorbeeld in een huishoudelijk stopcontact of aan de uiteinden van draden, met behulp van twee methoden: contact en inductie. Met de tester kun je ook een kabelcontinuïteitstest uitvoeren en de toestand van batterijen of oplaadbare batterijen controleren. De aanwezigheid van spanning wordt aangegeven door het oplichten van een LED in het handvat.
Functies van de tester:
- AC-spanningsdetectiebereik door contactmethode: 70 - 250 V
- AC-spanningsdetectiebereik via de inductieve methode: 70 - 600 V
- batterijcontrole via de contactmethode: 1,5 - 9 V
- kabelcontinuïteitstest met de contactmethode: 0 - 50 MΩ
Technische gegevens
- totale lengte: 140 mm
- bladbreedte: 3,5 mm
- voeding: 2x1,5 V; LR41
Contactmethode:
Breng het blad aan op een stroomvoerend circuit. Het oplichten van de LED geeft aan dat er elektrische stroom door dit onderdeel loopt. Bij deze methode wordt het afgeraden om het contact aan de bovenkant van het handvat aan te raken. Het aanraken van het contact geeft geen risico op een elektrische schok, maar verhoogt de gevoeligheid van de tester en kan de meting vervalsen.
Inductieve methode:
Met deze methode kan wisselspanning in een geïsoleerde draad worden gedetecteerd. Om dit te doen, pak je de tester vast bij het geïsoleerde deel van het blad en breng je het contact aan de bovenkant van het handvat dicht bij de geïsoleerde draad. Als de LED oplicht, geeft dit aan dat de geteste draad onder spanning staat. De gevoeligheid van de methode kan worden verhoogd door de tester bij het ongeïsoleerde deel van het blad vast te pakken. Deze methode maakt ook "contactloze" detectie van een breuk in een elektrische kabel onder spanning mogelijk. Op het punt van de breuk stopt de tester met het signaleren van de aanwezigheid van spanning.
Batterijstatus controleren:
Met de tester kun je de toestand van batterijen of oplaadbare batterijen controleren die ontworpen zijn om een verscheidenheid aan elektrische apparaten tussen 1,5 V en 9 V van stroom te voorzien. Plaats het blad van de tester tegen de met "+" gemarkeerde batterijaansluiting, raak het contact bovenaan het handvat aan en raak vervolgens de met "-" gemarkeerde batterijaansluiting aan. Als de LED oplicht, geeft dit aan dat de batterij of oplaadbare batterij is opgeladen. Gebruik deze methode niet om batterijen of accu's met een hoger voltage te testen. Test geen batterijen of accu's die aangesloten zijn op een elektrisch circuit.
De continuïteit van de kabel controleren:
De continuïteit van de draad wordt gecontroleerd door het blad tegen het ene uiteinde van de draad te plaatsen en vervolgens het contact aan de bovenkant van het handvat vast te houden en het andere uiteinde van de draad vast te pakken. Het oplichten van de LED geeft de continuïteit van de geteste draad aan. Het is verboden om de continuïteit van stroomvoerende draden of draden in een elektrisch circuit met deze methode te controleren.
